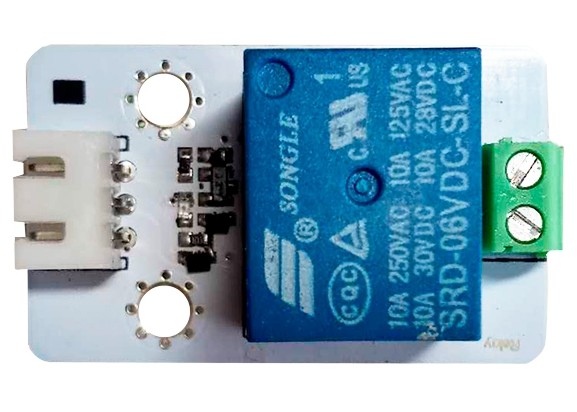

10A 250VAC 30VDC สัญญาณดิจิตอล Arduino Sensor Module รีเลย์แรงดันไฟฟ้าต่ำแรงดันไฟฟ้าสูง Normal Open

10A 250VAC 30VDC สัญญาณดิจิตอล Arduino Sensor Module รีเลย์แรงดันไฟฟ้าต่ำแรงดันไฟฟ้าสูง Normal Open

ภาพใหญ่ :  10A 250VAC 30VDC สัญญาณดิจิตอล Arduino Sensor Module รีเลย์แรงดันไฟฟ้าต่ำแรงดันไฟฟ้าสูง Normal Open

รายละเอียดสินค้า:

ชื่อแบรนด์: UCHI
หมายเลขรุ่น: HY-004 (D)

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1000 ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: ขนาดใหญ่
เวลาการส่งมอบ: 2 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 1,000,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
ชื่อ: โมดูลเซ็นเซอร์รีเลย์ อำนาจ: 3.0V -5.5V
สัญญาณ: สัญญาณดิจิตอล เชื่อมต่อ: XH2.54 × 3
หมุด: S-สัญญาณ, V-Power G-พื้น แรงดันไฟฟ้าทริกเกอร์: 0.7V

รีเลย์แรงดันไฟฟ้าต่ำที่แรงดันไฟฟ้าสูงโมดูลเซนเซอร์เปิดแบบปกติ 10A 250VAC 30VDC สัญญาณดิจิตอล Arduino

สเปค

ชื่อ: Relay Sensor
กำลังไฟ: + 3.0V -5.5V
ประเภทสัญญาณ: สัญญาณดิจิตอล
ตัวเชื่อมต่อ: XH2.54 × 3
ขา: S-Signal, V-Power, G-Ground
คำแนะนำสำหรับการใช้งาน: เซ็นเซอร์รีเลย์เป็นเซ็นเซอร์แบบเปิดตามปกติพร้อมกับรีเลย์ระดับสูง เมื่อเอาต์พุตขาสัญญาณสูงรีเลย์จะปิด

ลักษณะ

รีเลย์รีเลย์ใช้รีเลย์ที่มีคุณภาพสูงอินเทอร์เฟซแบบเปิดปกติมีโหลดสูงสุด AC 250V / 10A และ DC 30V / 10A เซ็นเซอร์เป็นสัญญาณอินพุตที่มีแรงดันไฟฟ้าทริกเกอร์ 0.7V หรือมากกว่า เซ็นเซอร์จะรวมตัวแสดงสถานะเพาเวอร์เพื่อระบุสถานะการทำงาน

ถ่ายทอด SRD-06VDC-SL-C Specificaiton

ความนิยม 10A 250VAC
10A 125VAC
10A 30VDC
10A 28VDC
ได้รับการอนุมัติ CQC, TUV, UL
ยี่ห้อ SONGLE
การให้คะแนนปัจจุบัน 7A / 10A / 15A
ช่วงอุณหภูมิ + 85 ℃ / + 105 ℃
การจัดติดต่อ 1 A (spstno) / 1 B (S pstnc) / 1 C (Spdt)
ความต้านทานการติดต่อ 100mΩ (1A 6VDC)
วัสดุติดต่อ โลหะผสมเงิน: AgCdO, AgSnO2, AgNi
แรงดันไฟฟ้าสลับสูงสุด 250VAC
กระแสไฟสลับสูงสุด 15A
กำลังเปลี่ยนสูงสุด 3750VA
การกระจายพลังงาน 0.36W
ความชื้น 85% RH (20 ℃)

คู่มือสำหรับโมดูลรีเลย์กับ Arduino

รีเลย์เป็นสวิทช์แรงดันไฟฟ้าของระบบไฟฟ้า หมายความว่าสามารถเปิดหรือปิดให้กระแสผ่านหรือไม่
การควบคุมการรีเลย์กับ Arduino ทำได้ง่ายเพียงแค่การควบคุมเอาท์พุทเช่น LED

สายไฟแรงดันไฟฟ้า


เกี่ยวกับแรงดันไฟฟ้ารีเลย์มี 3 การเชื่อมต่อที่เป็นไปได้:

COM: ขาทั่วไป

NO (Normally Open): ไม่มีการติดต่อระหว่างขาทั่วไปกับขาเปิดตามปกติ ดังนั้นเมื่อคุณเรียก relay จะเชื่อมต่อกับ pin COM และอุปทานมีให้โหลด

NC (ปกติปิด): มีการติดต่อระหว่างขาทั่วไปและขาปิดตามปกติ มีการเชื่อมต่อระหว่างหมุด NC ของ COM และ NC ถึงแม้ว่ารีเลย์จะถูกปิดอยู่ก็ตาม เมื่อคุณเรียกรีเลย์วงจรจะเปิดขึ้นและไม่มีแหล่งจ่ายไฟให้กับโหลด

ถ้าคุณต้องการควบคุมหลอดไฟตัวอย่างเช่นควรใช้วงจรเปิดตามปกติเนื่องจากเราต้องการเพียงแค่ไฟฉายสว่างเป็นครั้งคราว

ปักหมุด


การเชื่อมต่อระหว่างโมดูลรีเลย์และ Arduino ทำได้ง่ายมาก

GND: ไปที่พื้น
IN1: ควบคุมรีเลย์ครั้งแรก (จะเชื่อมต่อกับขาดิจิตอล Arduino)
IN2: ควบคุมการถ่ายทอดสัญญาณที่สอง (ควรเชื่อมต่อกับขาดิจิตอล Arduino หากคุณใช้รีเลย์วินาทีนี้มิฉะนั้นคุณไม่จำเป็นต้องเชื่อมต่อ)
VCC: ไปที่ 5V
