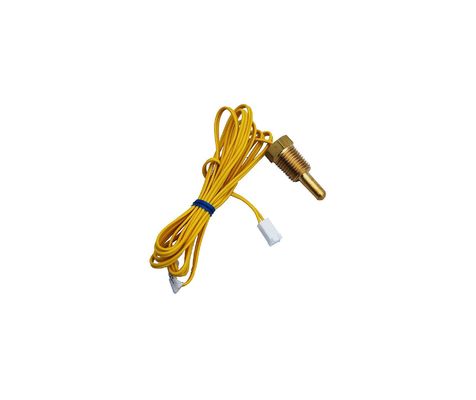

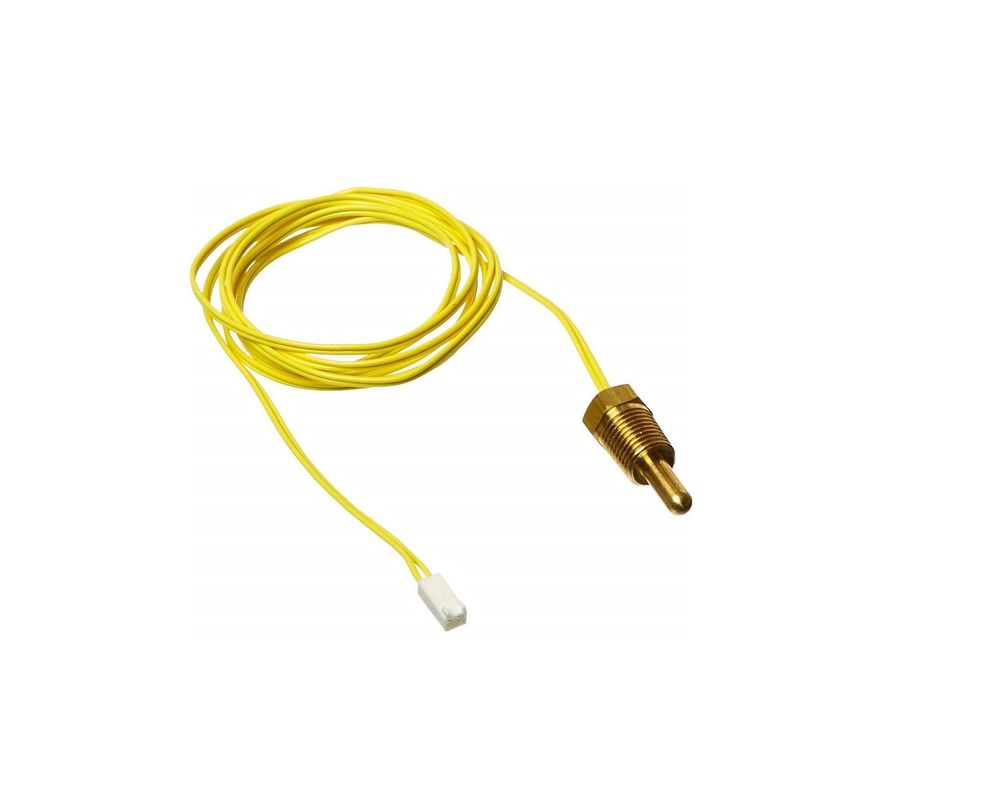

Pentair 471566 เทอร์มิสเตอร์โพรบเปลี่ยนเซ็นเซอร์อุณหภูมิ NTC 10KOhm สำหรับสระว่ายน้ำสปาปั๊มและเครื่องทำความร้อน
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | ROHS |
| หมายเลขรุ่น: | NSB0103FC2-152T6C |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 500PCS |
|---|---|
| ราคา: | 3-7 USD/PC |
| รายละเอียดการบรรจุ: | เป็นกลุ่มน้ำหนักต่อหน่วย: 37g |
| เวลาการส่งมอบ: | 7-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 500, 000pcs ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| บทความ: | โพรบเทอร์มิสเตอร์ | พนง.เดิม: | 471566 |
|---|---|---|---|
| R25: | 10KOHM | ความยาวสายเคเบิล: | 150mm |
| ที่อยู่อาศัย: | ด้ายทองเหลือง | ตัวเชื่อมต่อ: | ใช่ |
| เน้น: | เซ็นเซอร์อุณหภูมิ 10KOHM ntc,การเปลี่ยนโพรบเทอร์มิสเตอร์ 150 มม.,เทอร์มิสเตอร์โพรบ 471566 |
||
รายละเอียดสินค้า
Pentair 471566 Thermistor Probe เปลี่ยนเซ็นเซอร์อุณหภูมิ NTC 10KOhm สำหรับปั๊มสปาสระว่ายน้ำและเครื่องทำความร้อน
คำอธิบาย
471566 โพรบเทอร์มิสเตอร์ที่ใช้กับฮีตเตอร์ Pentair Minimax NTสกรูเซ็นเซอร์วัดอุณหภูมิทองเหลืองเข้ากับส่วนหัวพร้อมสายเคเบิล/สายไฟสีเหลืองสำหรับเชื่อมต่ออุณหภูมิสูงเหมาะกับเครื่องทำความร้อนอิเล็กทรอนิกส์ Pentair Minimax NTDยังเหมาะกับเครื่องทำความร้อน Ultratemp และ ThermalFlow โดย Pentairไม่ใช้กับเครื่องทำความร้อน Purex Minimax หรือ Minimax Plus471566 สามารถพบได้ใน Minimax Parts Pages

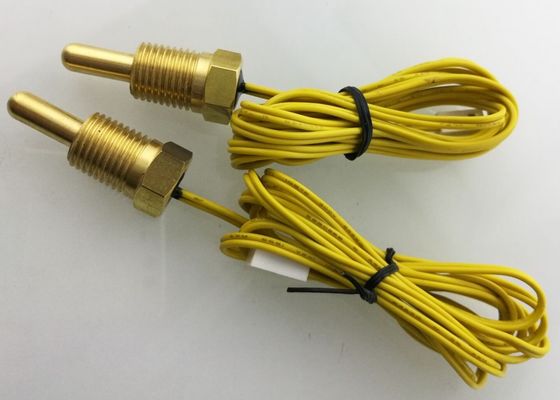

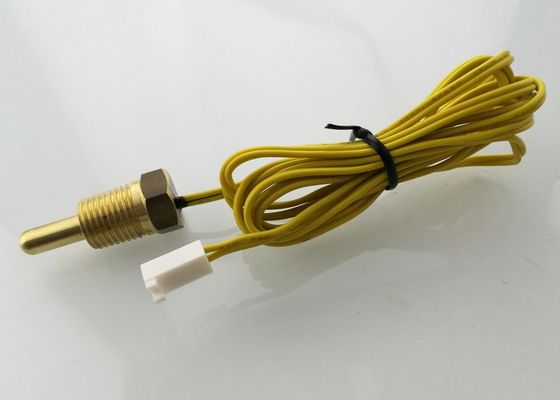

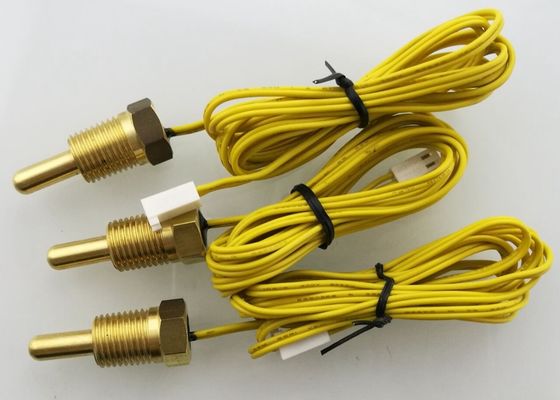

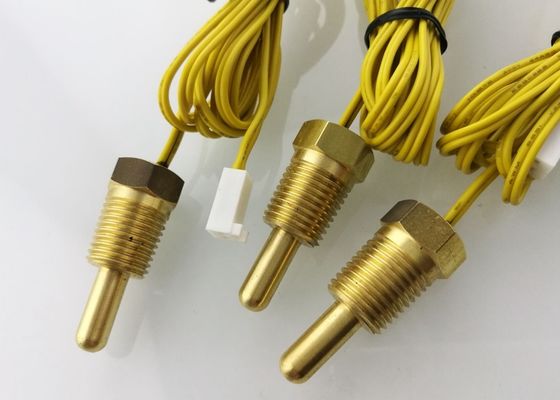

ภาพสินค้าจริง
แอปพลิเคชัน
เทอร์มิสเตอร์โพรบนี้ออกแบบมาเพื่อใช้กับ Pentair MiniMax NT STD, NT LN, NT TSI pool and spa heater รุ่น 200, 250,
300, 400 และยังเข้ากันได้กับปั๊มความร้อนสระว่ายน้ำและสปา UltraTemp และ ThermalFloวัดความยาว 1 นิ้วคูณ 2 นิ้ว
สูงคูณกว้าง1นิ้ว.
ใช้กับรุ่นต่อไปนี้:
MiniMax NT STDใช้ในรุ่น No., 200, 250, 300, 400.
MiniMax NT TSIใช้ในรุ่น No., 200, 250, 300, 400.
MiniMax NT LNใช้ในรุ่น Nos., 200, 250, 300, 400.
ปั๊มความร้อน ThermalFlo
ปั๊มความร้อน UltraTemp
ข้อมูลจำเพาะหลัก
| ส่วนจำนวน | NSB0103FC2-152T6C |
| อเมซอน OE# | 471566 |
| ความต้านทาน @25C | 10KOHM |
| ความยาวสายเคเบิล | 150มม |
| สีของสายเคเบิล | สีเหลือง |
| ที่อยู่อาศัย | ทองเหลือง- ด้าย |
| ขั้นต่ำ | 500 ชิ้น |
| เวลานำ | 7-10 วันทำการ |
การตรวจสอบขาออก
| ไม่ | สิ่งของ | ความต้องการทางด้านเทคนิค | เงื่อนไขและวิธีการทดสอบ |
| 5-1. | อุณหภูมิสูงทดสอบ |
DR/R25£±3%
DB/B£±3%
ไม่มีการเปลี่ยนแปลงด้วยแรงดันไฟฟ้าที่ทนได้, ประสิทธิภาพการทำงาน ลักษณะที่ปรากฏโดยไม่มีความเสียหาย |
105±5℃,1000±24 ชม |
| 5-2. | อุณหภูมิต่ำทดสอบ | -30±5℃,1000±24 ชม | |
| 5-3. | ทนทานต่อการทดสอบความชื้น | เก็บในสภาพแวดล้อม 65±2℃,90%-95%RH เป็นเวลา 1,000±24 ชม. | |
| 5-4. | อุณหภูมิการทดสอบวงจร | วางตัวอย่างใน -30 ℃ เป็นเวลา 10 นาที ใน 25 ℃ เป็นเวลา 10 นาที และใน 100 ℃ เป็นเวลา 10 นาทีและทำซ้ำให้ครบ 5 ครั้ง | |
| 5-5 | การทดสอบแรงดึง |
หลังจากการทดสอบแรงดึง เซ็นเซอร์ควรเป็น ไม่มีความเสียหายและไม่มีการล้ม พลังงานเป็นศูนย์ อัตราการเปลี่ยนแปลงความต้านทานควรน้อยกว่า มากกว่า ±1% ใน 25 ℃ |
หนีบสายที่ห่างจากขอบด้านในของขั้วต่อขั้วต่อ 50 มม. จากนั้นใส่แรงตึงคงที่ 10N ระหว่างขั้วต่อและสายไฟเป็นเวลา 1 นาที ตามแนวแกน หลังจากการทดสอบ ให้ตรวจสอบว่ามีสายไฟที่ขาด หลุด หรือเสียหายหรือไม่ และวัดค่าศูนย์ พลังอีกครั้ง |
| 5-6 | การทดสอบการตก |
ไม่มีความเสียหายทางเทคนิคพลังงานเป็นศูนย์ อัตราการเปลี่ยนแปลงความต้านทานควรน้อยกว่า ± 1% ใน 25 ℃ |
วางเซ็นเซอร์จากความสูง 1 เมตรผ่านแนวแกนและแนวข้างลงบนพื้นซีเมนต์ ทิศทางละ 5 ครั้ง จากนั้นตรวจสอบลักษณะที่ปรากฏและวัดค่าความต้านทานไฟฟ้าเป็นศูนย์ใน 25 ℃ |
| 5-7 | การทดสอบการสั่นสะเทือน | ช่วงความถี่: 10-500Hz, ความเร็วในการเร่ง: 10g, เวลากวาดความถี่: ทั้ง X และ Y เป็นเวลา 30 นาที กู้คืนเป็นเวลา 4 ชั่วโมงหลังการทดสอบ ตรวจสอบรูปลักษณ์ของเซ็นเซอร์ด้วยสายตาและวัดความต้านทานไฟฟ้าเป็นศูนย์ใน 25 ℃ |
6 วิธีการจัดเก็บ
6.1ในกระบวนการจัดเก็บและขนส่ง ต่อความสูงของกองสินค้าไม่เกิน 4 หีบ
6.2สามารถใช้ได้กับวิธีการขนส่งทั้งหมด แต่หลีกเลี่ยงฝน หิมะจากการชะล้างโดยตรงหรือโดยอ้อม และความเสียหายทางกล
6.3ควรเก็บผลิตภัณฑ์ไว้ในอุณหภูมิแวดล้อม - 10 ℃ / + 40 ℃ ความชื้นสัมพัทธ์ไม่เกิน 80% สภาพแวดล้อมไม่ควรมีกรด ด่าง และก๊าซกัดกร่อนหรือแหล่งกำเนิดกัมมันตภาพรังสี
7, ความสนใจในการดำเนินงาน
7.1จะทำให้เกิดความร้อนเพิ่มขึ้นและส่งผลต่อความแม่นยำในการทดสอบเมื่อกระแสไฟผ่านเซ็นเซอร์ ให้ดูก่อนเลือกเซ็นเซอร์
7.2เมื่อผลิตภัณฑ์เคลื่อนที่ ต้องจัดการการติดตั้งเบา ๆ เพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการดึงผลิตภัณฑ์
7.3ไม่สามารถใช้การเสียรูปของผลิตภัณฑ์ ออกซิเดชัน และปรากฏการณ์อื่น ๆ เพื่อไม่ให้ส่งผลต่อความแม่นยำของอุณหภูมิ
7.4ควรหลีกเลี่ยงการเปลี่ยนแปลงของอุณหภูมิที่มากเกินไปภายในช่วงอุณหภูมิการทำงาน
7.5ห้ามใช้ในก๊าซที่มีฤทธิ์กัดกร่อน (เช่น CO2,NH3,SOX,NOX เป็นต้น) เกินกว่าที่กำหนด
7.6ห้ามใช้ในตัวทำละลายอิเล็กโทรไลซิส เกลือ กรด ด่าง และอินทรีย์ เกินเงื่อนไขที่กำหนด
7.7ในอุณหภูมิจำกัด ผลิตภัณฑ์สามารถทนต่อการกระแทกที่อุณหภูมิสูงเกินไปหรือต่ำเกินไปในระยะสั้น แต่ไม่สามารถวางผลิตภัณฑ์ในอุณหภูมิจำกัดเป็นเวลานาน เพื่อป้องกันไม่ให้อายุการใช้งานของผลิตภัณฑ์สั้นลง
หากคุณต้องการความช่วยเหลือ โปรดปรึกษาเจ้าหน้าที่ฝ่ายขายหรือวิศวกรของเรา ขอขอบคุณ!
