รายละเอียดสินค้า:

สถานที่กำเนิด: Dongguan,Guangdong,China
ชื่อแบรนด์: UCHI
ได้รับการรับรอง: UL.VDE.SGS.CTI
หมายเลขรุ่น: CR-L10W2RK

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 5000PCS
ราคา: Negotiable
รายละเอียดการบรรจุ: Bulk/Tape
เวลาการส่งมอบ: 7 working days
เงื่อนไขการชำระเงิน: T/T,Paypal,Western Union,Money gram
สามารถในการผลิต: 8000,000,000PCS Per Month
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

แสงสูง:

ตัวต้านทานไฟฟ้าแบบลวดพัน

,

อุปกรณ์ป้องกันวงจร

,

ตัวต้านทานซีเมนต์ 10 วัตต์ 2 โอห์ม

รายละเอียดสินค้า

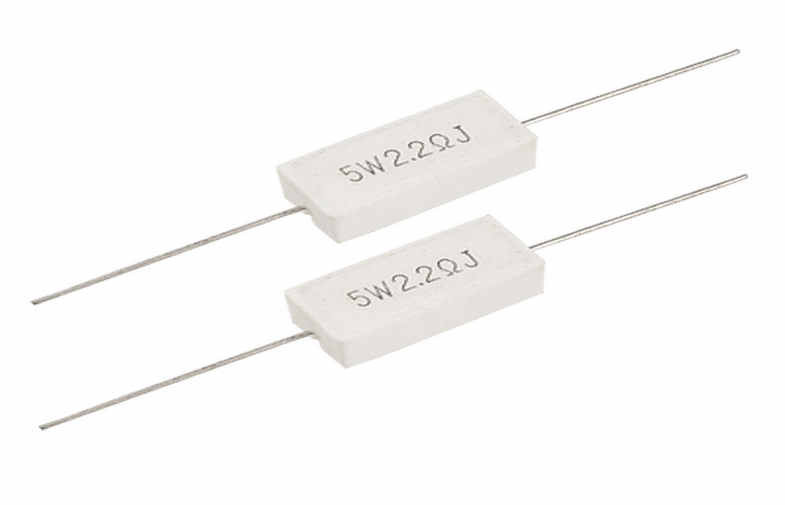

ตัวต้านทาน Cemen สีขาวขนาดเล็ก 2 โอห์ม 10 วัตต์สำหรับตัวแบ่งแรงดัน



รายละเอียดโดยย่อ:



1. ขนาดเล็ก, ทนต่อการสั่นสะเทือน, ความชื้นและความร้อน, การกระจายที่ดี, เสียงรบกวนต่ำและไม่มีการเปลี่ยนแปลงค่าความต้านทานประจำปี, ราคาต่ำ
2. UCHI พร้อมที่จะออกแบบและผลิตส่วนประกอบแบบกำหนดเองเพื่อตอบสนองความต้องการด้านการออกแบบและความน่าเชื่อถือมากมายติดต่อเราด้วยความต้องการเฉพาะของคุณ
3. การจัดส่ง: 5-7 วัน
4. เป็นไปตามมาตรฐาน ROHS และมาตรฐานไร้สารตะกั่ว





คำอธิบาย:



1. ตัวต้านทานซีเมนต์ทำจากลวดความต้านทานที่พันรอบแกนเซรามิกที่ไม่เป็นด่างซึ่งเสริมด้วยชั้นของวัสดุป้องกันที่ทนความร้อนและความชื้นและไม่กัดกร่อน
2. จากนั้นวางตัวต้านทานการพันลวดไว้ในบรรจุภัณฑ์เซรามิกทรงสี่เหลี่ยมที่ปิดผนึกด้วยซีเมนต์ทนความร้อนชนิดพิเศษที่ไม่ติดไฟ
3. สำหรับค่าความต้านทานสูง สายไฟจะถูกแทนที่ด้วยฟิล์มออกไซด์ของโลหะ





การใช้งาน:



ฉนวนที่สมบูรณ์เหมาะสำหรับแผงวงจรพิมพ์ อุปกรณ์จ่ายไฟ ตัวแบ่งแรงดัน ตัวควบคุมมอเตอร์ การใช้งานยานยนต์ วงจรอิเล็กทรอนิกส์กำลัง





ข้อมูลจำเพาะ:



1. ทั่วไป



1.1 ขอบเขต

ข้อมูลจำเพาะนี้มีให้สำหรับตัวต้านทานซีเมนต์ที่ผลิตโดยเป็นไปตามข้อกำหนด RoHS ของสารที่เกี่ยวข้องกับสิ่งแวดล้อม



1.2 การกำหนดประเภท (ตัวอย่าง)



การกำหนดประเภทให้เป็นไปตามแบบและตามที่กำหนด



   Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 0

1.3 กำลังไฟ

กำลังไฟที่กำหนดคือกำลังไฟสูงสุดที่สามารถโหลดได้อย่างต่อเนื่องที่อุณหภูมิแวดล้อมที่กำหนด

70 ℃ ตามตารางที่ 1 อย่างไรก็ตาม เมื่ออุณหภูมิแวดล้อมเกิน 70 ℃ ควรพิจารณากำลังไฟที่กำหนด

จากเส้นโค้งลดค่าของรูปที่ 1



ตารางที่ 1

กำลังไฟ



การทำงานสูงสุด

แรงดันไฟฟ้า

โอเวอร์โหลดสูงสุด

แรงดันไฟฟ้า

ทนต่ออิเล็กทริก

แรงดันไฟฟ้า

ระยะสูงสุด

แรงดันไฟเกิน

1ว

350V

700V

1000V

1500V

2ว

350V

700V

1000V

1500V

3ว

500V

1000V

1000V

1500V

5W

750V

1500V

1000V

1500V

7ว

1000V

1500V

1000V

1500V

10W

1000V

1500V

1000V

1500V

15W

1000V

15000V

1000V

1500V

20W

1000V

1500V

1000V

1500V

30W

1000V

1500V

1000V

1500V

40W

1000V

1500V

1000V

1500V

รูปที่ 1 เส้นโค้งการลดกำลังไฟฟ้า

Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 1

จัดอันดับอุณหภูมิแวดล้อม: 1W ~ 10W 70 ℃

15W หรือมากกว่า 25 ℃



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 2

จัดอันดับอุณหภูมิแวดล้อม: 1W ~ 10W 70 ℃

15W หรือมากกว่า 25 ℃





Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 3



1.4 พิกัดแรงดันไฟฟ้า



แรงดันไฟฟ้าที่กำหนดต้องเป็นแรงดันไฟฟ้า DC หรือ AC (RMS ที่ความถี่ไฟฟ้า) ซึ่งสอดคล้องกัน

กำลังไฟและค่าที่คำนวณได้จากสูตรด้านล่าง



E=√(P×R) โดยที่ E: พิกัดแรงดันไฟฟ้า(V)

P: กำลังไฟ (W)

R: ความต้านทานที่กำหนด (Ω)

ช่วงอุณหภูมิในการทำงาน:-55℃~+250℃



2. การก่อสร้าง



2.1 ขนาดภายนอก



ขนาดจะต้องเป็นไปตาม [5.มิติภายนอก].



2.2 แผนภาพโครงสร้าง



การสร้างตัวต้านทานซีเมนต์จะเป็นดังนี้:

           Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 4



ไม่

สิ่งของ

วัสดุ

1

แกนเซรามิค

ใช้อลูมินาเซรามิกสูง

2

องค์ประกอบตัวต้านทาน

องค์ประกอบตัวต้านทานต้องประกอบด้วยฟิล์มออกไซด์ของโลหะหรือลวดต้านทาน

(ตัวอย่าง:CN49W Φ1.0mm) .

3

เทอร์มินัล

ฝาเหล็กกระป๋อง

4

การเชื่อมต่อ

ลวดตะกั่วที่ชุบด้วยโลหะบัดกรีจะต้องติดตั้งเข้ากับฝาครอบด้วยกระบวนการเชื่อม

5

ลวดตะกั่ว t

ลวดอบอ่อนแบบบัดกรีหรือกระป๋อง

6

ซิลิกอนซีเมนต์

ใช้เรซินซิลิกอนเป็นไปตามข้อกำหนด UL-94V-0 ไม่ติดไฟ

7

ตัวเรือนเซรามิก

การนำความร้อนสูง

  3. ลักษณะเฉพาะ

ตารางที่ 2

สิ่งของ

ประสิทธิภาพ

วิธีทดสอบ (ตามมาตรฐาน JIS C 5202)

อุณหภูมิ

ค่าสัมประสิทธิ์

ฟิล์มโลหะออกไซด์: ± 350PPM / ℃

ลวดตัวต้านทาน: ± 260PPM/℃



ปฏิบัติตาม 5.2



R1-R0/R0(T1-T0)×106(PPM/℃)



R0:ค่าความต้านทานที่อุณหภูมิห้อง( T0)

R1: ค่าความต้านทานที่อุณหภูมิห้องบวก 100 ℃ (T1)

ระยะเวลาอันสั้น

โอเวอร์โหลด

ภายใน ±(2%+0.05Ω)

ไม่มีหลักฐานความเสียหายทางกล

ปฏิบัติตาม 5.5



กำลังไฟ × 10 ครั้ง 5 วินาที

แต่ไม่เกินแรงดันไฟเกินสูงสุด

(ดูตาราง-1)

ฉนวนกันความร้อน

ความต้านทาน

103MΩขึ้นไป

ปฏิบัติตาม 5.6



ตัวต้านทานจะต้องทดสอบที่ DC 500V

เป็นเวลา 60 วินาที

อิเล็กทริก

ทนทาน

แรงดันไฟฟ้า



ไม่มีหลักฐานของความเสียหายทางกลวาบไฟ, ประกายไฟ

หรือฉนวนแตก.

ปฏิบัติตาม 5.7

ตัวต้านทานจะต้องทดสอบที่ศักย์ไฟฟ้ากระแสสลับตามลำดับเป็นเวลา 60 วินาที

(ดูตาราง-1)

ชีพจรเกิน

ภายใน ±(2%+0.05Ω)

ปฏิบัติตาม 5.8

พิกัดแรงดันไฟฟ้า X 4 เท่า, 10,000 รอบ (เปิด 1 วินาที, ปิด 25 วินาที)

แต่ไม่เกินแรงดันพัลส์สูงสุด

(ดูตาราง-1)

สิ่งของ

ประสิทธิภาพ

วิธีทดสอบ (ตามมาตรฐาน JIS C 5202)

ต้านทานความร้อนจากการบัดกรี

ภายใน ±(1%+0.05Ω)

ไม่มีหลักฐานความเสียหายทางกล

ปฏิบัติตามข้อ 6.4

350±10℃, 3±1s

หลังจากทดสอบทิ้งไว้ 0.5 ชม.

ความสามารถในการบัดกรี

ปกคลุมด้วยประสานใหม่อย่างน้อย 95%

ปฏิบัติตาม 6.5

อุณหภูมิทดสอบของการบัดกรี: 255±5℃

เวลาในการบัดกรี: 3 ± 1 วินาที

วัฏจักรอุณหภูมิ

ภายใน ±(2%+0.05Ω)

ไม่มีหลักฐานความเสียหายทางกล

ปฏิบัติตามข้อ 7.4

ด้านต่ำ:-55 ℃/30 นาที อุณหภูมิห้อง:10 ถึง 15 นาที

ด้านสูง:80℃/30 นาที อุณหภูมิห้อง:10 ถึง 15 นาที

5 รอบ

โหลดชีวิตในความชื้น

ภายใน ±(5%+0.05Ω)

ปฏิบัติตามข้อ 7.9

40±2℃, 90 ถึง 95%RH, 1,000 ชม

พิกัดแรงดันไฟฟ้า (เปิด 90 นาที ปิด 30 นาที)

โหลดชีวิต

ภายใน ±(5%+0.05Ω)

ปฏิบัติตามข้อ 7.10

70 ± 3 ℃, 1,000 ชม

พิกัดแรงดันไฟฟ้า (เปิด 90 นาที ปิด 30 นาที)



4. ตัวบ่งชี้

(1) กำลังไฟ

(2) ความต้านทาน

(3) ความอดทน

ตัวอย่าง



5W 100Ω เจ



5. ขนาดภายนอก

5.1 ประเภท CR-L



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 5



วัตต์

ขนาด (มม.)

ช่วงความต้านทาน (Ω)

แอล

ชม

Φd±0.05

แผลลวด

ฟิล์มโลหะออกไซด์

1ว

14±1.0

6.5±1.0

6.5±1.0

0.50

0.1Ω~22Ω

25Ω~56KΩ

2ว

18±1.0

7.0±1.0

7.0±1.0

0.50

0.1Ω~22Ω

25Ω~56KΩ

3ว

22±1.0

8.0±1.0

8.0±1.0

0.68

0.1Ω~47Ω

50Ω~100KΩ

5W

22±1.0

9.5±1.0

9.5±1.0

0.68

0.1Ω~47Ω

50Ω~100KΩ

7ว

35±1.5

9.5±1.5

9.5±1.5

0.68

0.5Ω~330Ω

450Ω~100KΩ

10W

48±1.5

9.5±1.5

9.5±1.5

0.68

0.5Ω~450Ω

470Ω~100KΩ

15W

48±1.5

13±1.5

13±1.5

0.68

1Ω~500Ω

510Ω~100KΩ

20W

63±1.5

13±1.5

13±1.5

0.68

1Ω~600Ω

620Ω~100KΩ

30W

75±2.0

19±2.0

17±2.0

0.68

1Ω~600Ω

620Ω~100KΩ

40W

89±2.0

19±2.0

19±2.0

0.68

1Ω~600Ω

620Ω~100KΩ



5.2 ประเภท CR-M



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 6



วัตต์

W±1.0

S±1.0

H±1.5

Φd±0.05

P±1.0

ช่วงความต้านทาน (Ω)

แผลลวด

ฟิล์มโลหะออกไซด์

2ว

11.5

7.5

20.5

0.70

4.5

0.1Ω~47Ω

50Ω~100KΩ

3ว

12

8.5

25

0.70

4.5

0.1Ω~47Ω

50Ω~100KΩ

5W

13

9.5

25

0.75

4.5

0.1Ω~47Ω

50Ω~100KΩ

7ว

13

9.5

38

0.70

4.5

0.5Ω~330Ω

450Ω~100KΩ

10W

13

9.5

52

0.70

4.5

0.5Ω~450Ω

470Ω~100KΩ

10W

16

11.5

36

0.70

4.5

0.5Ω~450Ω

470Ω~100KΩ

15W

13

10

50

0.70

4.5

0.5Ω~450Ω

470Ω~100KΩ

20WS

13

10

50

0.70

4.5

0.5Ω~450Ω

470Ω~100KΩ

20W

20

10

40

0.70

7.0

0.5Ω~450Ω

470Ω~100KΩ

5.3 ประเภท CR-YB



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 7

หน่วย:มม



วัตต์

ขนาด (มม.)

ช่วงความต้านทาน (Ω)

แอล

P±1.5

W1±1.2

W2±0.2

W3±0.2

H1±1.2

H2±0.2

H3±1.5

15

48±1.5

32.5

12.5

10

2.7

12.5

15

36

1.0-820

20

63±2

44

12.5

10

2.7

12.5

15

36

1.0-1ก



5.4 ประเภท CR-YD

Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 8



วัตต์

ขนาด (มม.)

ช่วงความต้านทาน (Ω)

แอล

P±1.5

W±1.0

W1±0.2

W2±0.2

H±0.2

H1±0.2

H2±1.5

3

24±1.0

12

9.5

7.5

1.6

9.5

25

39

0.5-150

5

27±1.0

15

9.5

7.5

1.6

9.5

25

39

0.5-220

7

35±1.5

22.5

9.5

7.5

1.6

9.5

25

39

1-470

10

48±1.5

34

9.5

7.5

1.6

9.5

25

39

1-680

15

48±1.5

32.5

12.5

10

3

12.5

30

47.5

1-820

20

63±2.0

44

12.5

10

3

12.5

30

47.5

1-1K



5.5 ประเภท CR-YA



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 9



วัตต์

ขนาด (มม.)

ช่วงความต้านทาน (Ω)

แอล

P±1.5

W1±1.0

W2±0.2

W3±0.2

H1±0.2

H2±0.2

H3 ± 0.2

3

24±1.0

12

9.5

5.3

0.9

9.5

10

25.5

0.5-150

5

27±1.0

15

9.5

5.3

0.9

9.5

10

25.5

0.5-220

7

35±1.5

22.5

9.5

5.3

0.9

9.5

10

25.5

1-470

10

48±1.5

34

9.5

5.3

0.9

9.5

10

25.5

1-680



5.6 ประเภท CR-YC



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 10



วัตต์

ขนาด (มม.)

ช่วงความต้านทาน (Ω)

แอล

P±1.5

W1±1.0

W2±0.2

W3±0.2

H1±1

H2±0.5

H3±1.5

3

24±1.0

12

9.5

7.3

1.6

9.5

10

25

0.5-150

5

27±1.0

15

9.5

7.3

1.6

9.5

10

25

0.5-220

7

35±1.5

22.5

9.5

7.3

1.6

9.5

10

25

1-470

10

48±1.5

34

9.5

7.3

1.6

9.5

10

25

1-680



5.7 ประเภท CR-YE



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 11

วัตต์

ขนาด (มม.)

ช่วงความต้านทาน (Ω)

แอล

P±1.5

W1±1.0

W2±0.2

W3±0.2

H1±0.2

H2±0.2

H3±1.5

H4±1.5

3

24±1.0

12

9.5

7.4

3

9.5

7.5

4.5

30.4

0.5-150

5

27±1.0

15

9.5

7.4

3

9.5

7.5

4.5

30.4

0.5-220

7

35±1.5

22.5

9.5

7.4

3

9.5

7.5

4.5

30.4

1-470

10

48±1.5

34

9.5

7.4

3

9.5

7.5

4.5

30.4

1-680



5.8 ประเภท CR-YD1



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 12



วัตต์

ขนาด (มม.)

ช่วงความต้านทาน (Ω)

แอล

P±1.5

W ± 1

W2

W3

W1

H1

H2

H3

15

48±1.5

22

12.5

10

1.5

5

12.5

30

47.5

10-820

20

63±2.0

44

12.5

10

1.5

5

12.5

30

47.5

1.0-1ก



5.9 รุ่น CR-V



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 13

วัตต์

ขนาด (มม.)

ช่วงความต้านทาน (Ω)

L1

L2±0.2

L3 ± 0.2

H1±0.2

H2±0.2

H3±1.0

W1±1.0

W2±0.2

W3±0.5

5

31±1.0

5

4

1.5

11

9.5

9.5

1.5

11.5

0.5-220

7

49±1.5

10

4

1.5

11

9.5

9.5

1.5

11.5

1-470

10

62.5±2

10

4

1.5

11

9.5

9.5

1.5

11.5

1-680

15

63.5±2

10

4.5

2.5

14.5

13

13

2.5

15.5

1-820

20

75±2

10

4.5

2.5

17.5 น

13

13

2.5

15.5

1-1K



5.10 ประเภท CR-H



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 14

วัตต์

ขนาด (มม.)

ช่วงความต้านทาน (Ω)

L1

L2±1.0

W3±0.2

พี 2

P3

t2

ชั่วโมง2

W1

W2

H1

H2

10

48±1.5

23

12

6

8

0.6

4

9.5±1.0

5

9.5±1.0

6±1.5

1-680

15

48±1.5

23

12

7

8

0.8

4

12.5±1.2

6

12.5±1.2

7.5±2.0

10-820

20

63±2.0

23

12

7

10

0.8

4

12.5±1.2

6

12.5±1.2

7.5±2.0

1-1K

30

75±2.5

56

18

9

10

0.8

4.2

19±1.5

7.5

19±1.5

10±2.0

1-1K

40

88±2.5

68

18

9

10

0.8

4.2

19±1.5

7.5

19±1.5

10±2.0

1-1K





ความได้เปรียบทางการแข่งขัน:

1.โรงงานจัดหาโดยตรง

2. ใบรับรองที่สมบูรณ์เช่น UL, VDE, SGS, ฯลฯ และมีคุณภาพสูง

3. จัดส่งด่วน

4. บริการหลังการขายที่ดีที่สุด

5. OEM และ ODM ใช้ได้



Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers 15





ต้องการทราบรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์นี้
ฉันสนใจ Small White 2 Ohm 10 Watt Resistor Cemen For Voltage Dividers คุณช่วยส่งรายละเอียดเพิ่มเติมเช่นประเภทขนาดปริมาณวัสดุ ฯลฯ ให้ฉันได้ไหม
ขอบคุณ!
