สายชาร์จแบบไม่ต้องใช้สายทองแดง 70% ความชื้นสำหรับอุปกรณ์ที่สวมใส่ได้

สายชาร์จแบบไม่ต้องใช้สายทองแดง 70% ความชื้นสำหรับอุปกรณ์ที่สวมใส่ได้

รายละเอียดสินค้า:

สถานที่กำเนิด: ทำใน dongguan
ชื่อแบรนด์: Uchi
ได้รับการรับรอง: UL ROH
หมายเลขรุ่น: Wx5010-6R3K3

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 10000
ราคา: USD
รายละเอียดการบรรจุ: กล่อง
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 10000000month
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

ลวด: 0.08 * * * * * * * * 105P 10.5TS SN: sn99.3%
จุฬาฯ: cu0.7% แกน: PC40 50 * 5.3 * 1.0
อุณหภูมิ: 25degree ความชื้น: 70%
แสงสูง:

ขั้วรับสายชาร์จแบบไร้สาย

,

ขดลวดชาร์จแบบไร้สาย

รายละเอียดสินค้า

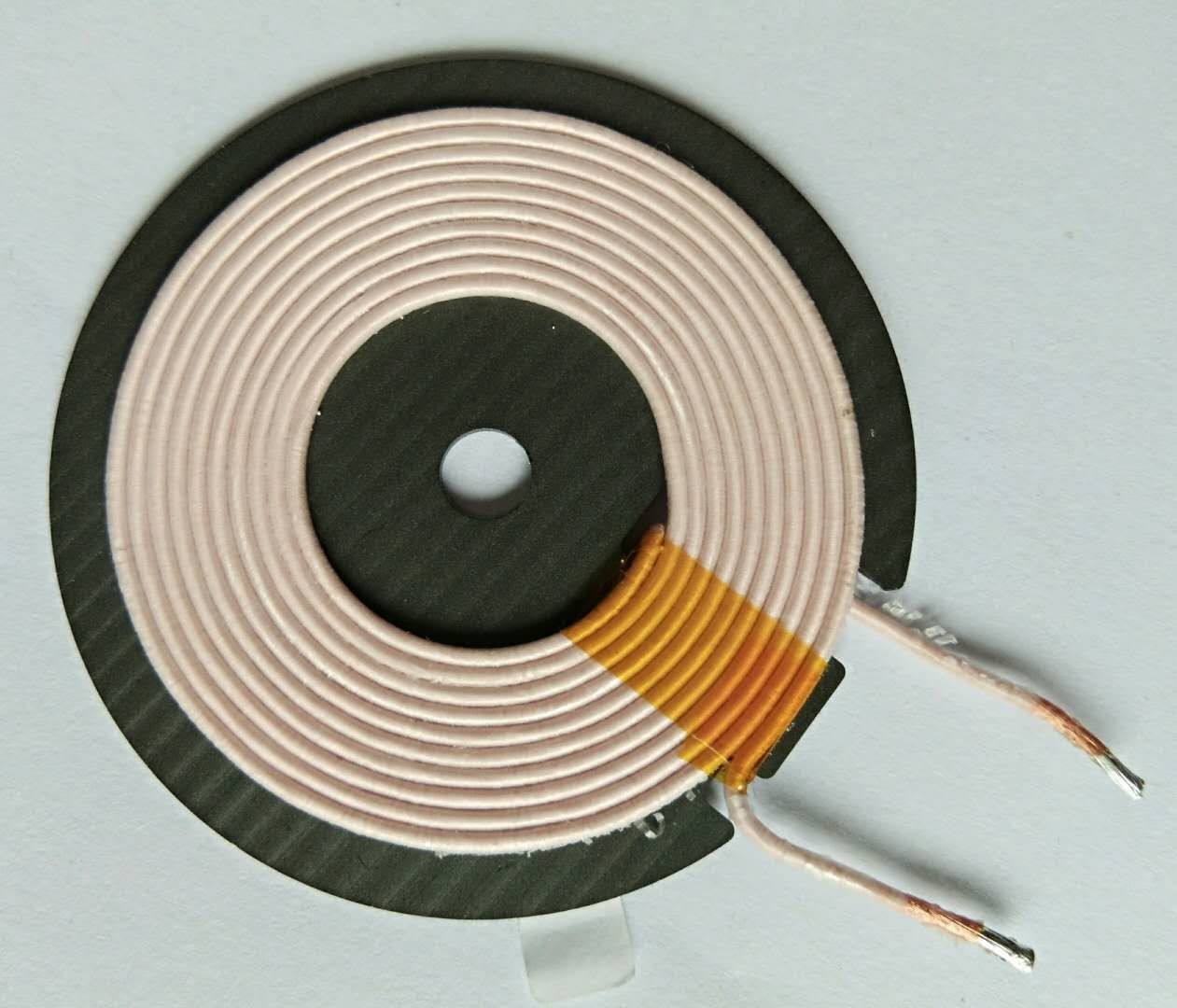

Wireless Charging Coil Assembly WX5010-6R3K3 ใช้สำหรับกล้อง MP3 / PMP MID ของอุปกรณ์มือถืออุปกรณ์เล่นเกม

1.DIMENSIONS (MM)

A (มิลลิเมตร) 50.0 +/- 1.0
B (มม.) 20.5 +/- 0.5
C (mm) 5 +/- 0.5
C1 (mm) 30 +/- 1.0
D (mm) 5.3 +/- 0.5
E (mm) 8.0Ref
F (mm) 2.7Max
H (mm) 43.5 +/- 1.0

2 วัสดุ

a, CORE: PC40 50 * 5.3 * 1.0

b, WIRE: ∮0.08 * 105P * 10.5TS

c, Sn: Sn99.3% Cu: 0.7%

d กาวสีเหลือง: 1603

อี เทป maroom: เทป mylar กว้าง 8.0mm

3. แผนภาพไฟฟ้า:

4. หม้อไฟ CHAR ACTERISTIC:

ITEM SPEC อุปกรณ์ทดสอบ เงื่อนไขการทดสอบ
เหนี่ยวนำ (L) 6.3uH + 10% WK5237 หรือ EQU 100KHz / 0.25V
DCR 50 (mΩ) MAX 502BC
Q มูลค่า) 60 นาที WK5237 หรือ EQU 100KHz / 0.25V

5. ข้อมูล จำเพาะ NO:

WX 5010 - 6R3 K 3

①②③④

①สัญลักษณ์ผลิตภัณฑ์:

②ขนาด:

③ความเหนี่ยวนำ: 2R2: 2.2μH, R47: 0.47μH, 310: 31uH, 501: 500uH, 152: 1.5mH

④ความคลาดเคลื่อน: J- ± 5% K- ± 10% M- ± 20% N- ± 30% P-MIN

6. ข้อมูล EST:

ลักษณะทางไฟฟ้า
ITEM L (μH) DCR (mΩ) Q
SPEC 6.3 +/- 10% 50MAX 60 นาที
1 6.58 36.2 72.9
2 6.54 36.1 73.7
3 6.54 35.6 74.7
4 6.51 36.0 74.5
5 6.47 37.0 72.8
X 6.528 36.18 73.72
R 0.11 1.4 1.9
7. การทดสอบความน่าเชื่อถือ

1. อุณหภูมิในการเก็บรักษา:

-40 ℃ ~ 85 ℃

2. อุณหภูมิช่วงการใช้งาน :

-40 ℃ ~ + 85 ℃ (มีความร้อน COIL)

-40 ℃ ~ + 85 ℃

3. รูปลักษณ์ภายนอก:

ไม่มีข้อผิดพลาดด้านนอกสามารถพบได้ในการตรวจสอบด้วยภาพ

4. TERMINAL STRENGTH

ตัวเหนี่ยวนำคงที่, ปลายด้านหนึ่งของอิเล็คโทรดที่มีแรงดึง 0.45 กิโลกรัมแนะนำให้ใช้เข็มไม่หลุดออก

5. ความต้านทานต่อการรั่วซึม:

ความต้านทานการฉนวนกันความร้อนควรมากกว่า1000MΩเมื่อ DC100V ใช้กับกระจกเงา ไม่ควรมีโครงสร้างและข้อบกพร่องในการใช้ไฟฟ้าเป็นเวลา 1 นาที

6. การทดสอบความชุ่มชื้น:

ค่าความเหนื่อยหน่าย± 10.0% และไม่มีโครงสร้างและอุปกรณ์ไฟฟ้าที่สามารถตรวจพบได้หลังทดสอบ 96 ± 2 ชั่วโมงภายใต้สภาวะที่มีความชื้นสัมพัทธ์ประมาณ 90 ~ 95% และอุณหภูมิ 40 ± 5 องศาเซลเซียส และจัดเก็บ 1 ชั่วโมงภายใต้สภาวะแวดล้อมหลังจากที่เครื่องมีผ้าเช็ดทำความสะอาด

7. การทดสอบการสั่นสะเทือน:

คาเสื่อมโทรมมีระยะหาง± 10.0% หลังคา 1

การสั่นสะเทือนเป็นเวลาสามชั่วโมงในแต่ละทิศทาง ความถี่ AM10 ~ 55Hz และการใช้ AMPLITUDE ของ 1MINUTE CYCLE เท่ากับ 1.5 มม.

8.PACKAGING

Quantilty

ข ขนาด Packaing (มม.)

ใช้ Packaing PE

L * W * H (350 * 350 * 170)

9.Background

Coupling อุปนัย: การมีเพศสัมพันธ์ที่ดีระหว่างขดลวดสองขดลวดเครื่องส่งสัญญาณและขดลวดรับ กระแสสลับในขดลวดของเครื่องส่งสัญญาณจะสร้างสนามแม่เหล็กที่ก่อให้เกิดแรงดันไฟฟ้าในขดลวดรับ แรงดันไฟฟ้านี้สามารถใช้เพื่อจ่ายพลังงานให้กับโทรศัพท์มือถือหรือชาร์จแบตเตอรี่ได้ เหมาะอย่างยิ่งสำหรับการประกอบสายชาร์จแบบไร้สายและเพิ่มประสิทธิภาพการชาร์จ

10.Features

การประกอบขดลวดเครื่องส่งสัญญาณแบบไร้สาย (Tx - coil)
ลวดสลิงลิทช์ป้องกันด้วยวัสดุเฟอร์ไรท์ Ni-Zn
การปฏิบัติตามมาตรฐาน Qi ของ WPC

11.Applications

โทรศัพท์มือถือ
แบตเตอรี่หรือแบตเตอรี่เครื่องชาร์จ
กล้อง
MP3 / PMP
กลาง
มือถืออุปกรณ์
อุปกรณ์เล่นเกม
