0.08 * 105P * 10.5TS ไร้สายชาร์จการ์ดรับสัญญาณ CoW PCW-50R21-A1109803

0.08 * 105P * 10.5TS ไร้สายชาร์จการ์ดรับสัญญาณ CoW PCW-50R21-A1109803

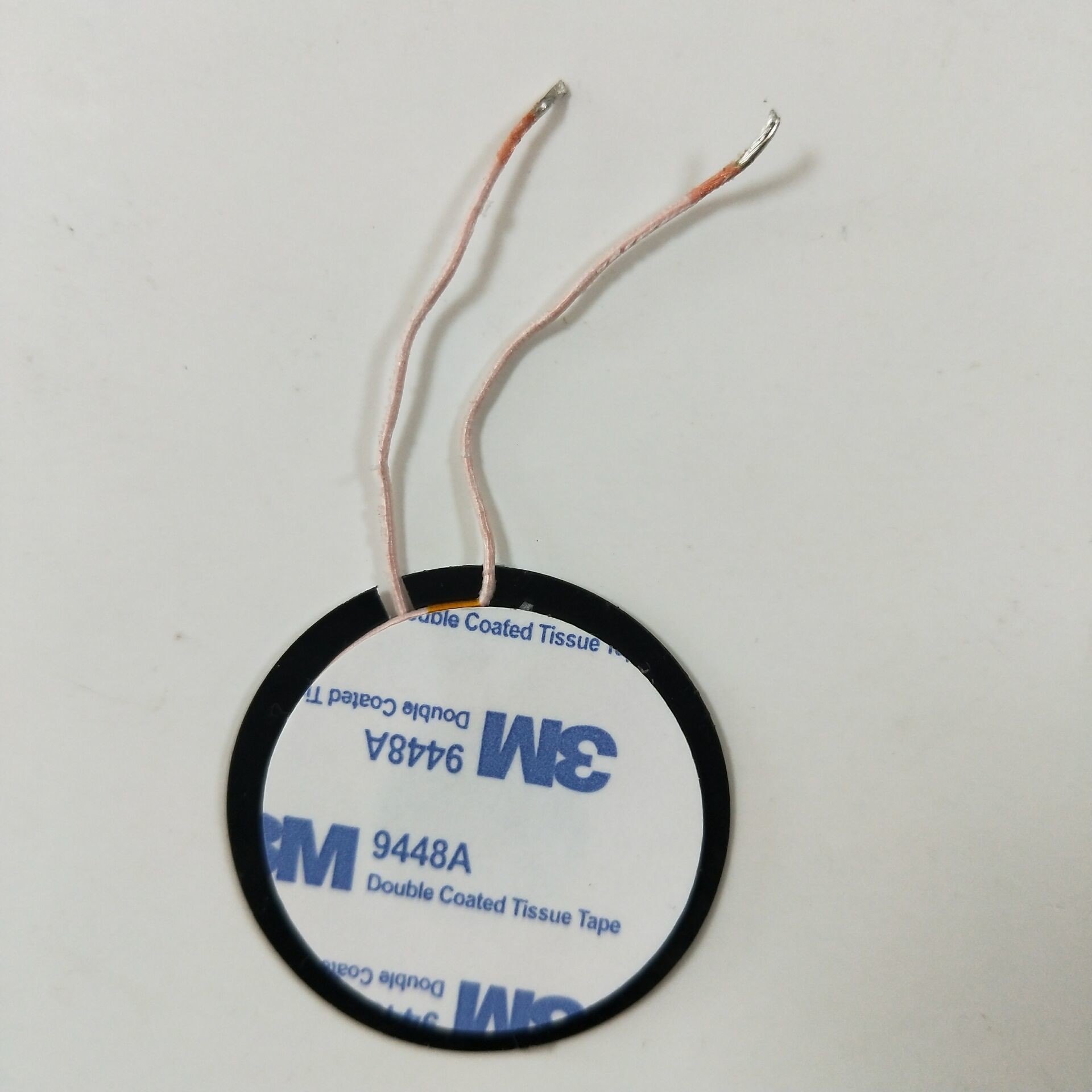

ภาพใหญ่ :  0.08 * 105P * 10.5TS ไร้สายชาร์จการ์ดรับสัญญาณ CoW PCW-50R21-A1109803

รายละเอียดสินค้า:

สถานที่กำเนิด: ทำในตงกวน
ชื่อแบรนด์: uchi
ได้รับการรับรอง: UL ROH
หมายเลขรุ่น: PCW-50R21-A1109803

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 10000
ราคา: USD
รายละเอียดการบรรจุ: กล่อง (L350 * W350 * H170)
เงื่อนไขการชำระเงิน: เวสเทิร์นยูเนี่ยน MoneyGram, T/T
สามารถในการผลิต: 10000000
รายละเอียดสินค้า
แกน: BP95TG50 * 0.3 ไม่มีรูกลม ลวด: 0.08 * * * * * * * * 105P 10.5TS
sn: sn99.3% ลูกบาศ์ก: 0.7%
ชั่วคราว: 25degree ความชื้น: 70%

  การต่อปลั๊กชาร์จแบบไร้สายของ Notching L PCW-50R21-A1109803 สำหรับเครื่องชาร์จทีวีหรือโทรศัพท์มือถือและโน้ตบุ๊ค

1.DIMENSIONS (MM)

A (มิลลิเมตร) 49.0 +/- 1.0
B (มม.) 43.5 +/- 1.0
C (mm) 20.5 +/- 0.5
D (mm) 40 +/- 3.0
E (mm) 6.0Ref
F (mm) 3.0 +/- 1.5
G (mm) 2.1Max


2. วัสดุ:

CORE: BP95TG50 * 0.3 ไม่มีรูกลม
b.WIRE: ∮0.08 * * * * * * * * 105P 10.5TS
c.Sn:Sn99.3% Cu: 0.7%
d.doulb faced tape tape:. & 43 * 43MM 9448A 3M

& 40 * 22 มม. 9448A * 3 ล
เทปเม้าท์ e.tape (ความกว้าง 5.0 มม.)



แผนภาพไฟฟ้า:




4. หม้อไฟ CHAR ACTERISTIC:

ITEM SPEC อุปกรณ์ทดสอบ เงื่อนไขการทดสอบ
L 6.3uH + 10% WK5237 หรือ EQU 100KHz / 1.0V
DCR 50 (mΩ) MAX 502BC
Q มูลค่า) 60 นาที WK5237 หรือ EQU 100KHz / 1.0



5. การตรวจสอบ NO:

PCW 50R21   A1109803 K
①②③④
①สัญลักษณ์ของสินค้า:
②Dimmensions:
③ความภาคภูมิใจ: 6.3UH
④Tolerance: J- ± 5% K- ± 10% M- ± 20% N- ± 30% P-MIN








6. ข้อมูลการทดสอบ:

ITEM L (μH) DCR (mΩ) Q
SPEC 6.3 +/- 10% 50MAX 60 นาที
1 6.29 37.7 80
2 6.31 37.9 87
3 6.28 37.6 82
4 6.30 37.8 85
5 6.31 37.5 86
6
7
8
9
10

X

6.298 37.7 84
R 0.03 0.4 5


7.PACKAGING

a.quantity
ขนาด b.packaing (มม.)

ใช้บรรจุ PE
L W H
350MAX 350MAX 170MAX
c: พื้นที่เก็บข้อมูล
โปรดตรวจสอบให้แน่ใจว่าชิ้นส่วนอยู่ที่ 35 ℃หรือน้อยกว่า 70% RH หรือน้อยกว่าและแยกส่วนประกอบออกจากซัลเฟตและคลอรีน

8. การ ทดสอบความน่าเชื่อถือ

อุณหภูมิที่เก็บได้:

-40 ℃ ~ 85 ℃

.2.OPERATING TEMPERATURE RANGE :

-40 ℃ ~ + 85 ℃ (มีความร้อน COIL)

-40 ℃ ~ + 85 ℃

ลักษณะภายนอก:

ไม่มีข้อผิดพลาดด้านนอกสามารถพบได้ในการตรวจสอบด้วยภาพ

4. ความแข็งแรงของเทอร์มินัส:

ตัวเหนี่ยวนำคงที่, ปลายด้านหนึ่งของอิเล็คโทรดที่มีแรงดึง 0.45 กิโลกรัมแนะนำให้ใช้เข็มไม่หลุดออก

5. ความต้านทานต่อการสึกหรอ:

ความต้านทานการฉนวนกันความร้อนควรมากกว่า1000MΩเมื่อ DC100V ใช้กับกระจกเงา ไม่ควรมีโครงสร้างและข้อบกพร่องในการใช้ไฟฟ้าเป็นเวลา 1 นาที

6. การทดสอบความชุ่มชื้น:

ค่าความเหนื่อยหน่าย± 10.0% และไม่มีโครงสร้างและอุปกรณ์ไฟฟ้าที่สามารถตรวจพบได้หลังทดสอบ 96 ± 2 ชั่วโมงภายใต้สภาวะที่มีความชื้นสัมพัทธ์ประมาณ 90 ~ 95% และอุณหภูมิ 40 ± 5 องศาเซลเซียส และจัดเก็บ 1 ชั่วโมงภายใต้สภาวะแวดล้อมหลังจากที่เครื่องมีผ้าเช็ดทำความสะอาด

7. การทดสอบการสั่นสะเทือน:

ค่าความเหนื่อยหน่ายอยู่ที่± 10.0% หลังจากที่มีการสั่นสะเทือนใน 1 ชั่วโมงในแต่ละทิศทาง ความถี่ AM10 ~ 55Hz และการใช้ AMPLITUDE ของ 1MINUTE CYCLE เท่ากับ 1.5 มม.






























9.Background

Coupling อุปนัย: การมีเพศสัมพันธ์ที่ดีระหว่างขดลวดสองขดลวดเครื่องส่งสัญญาณและขดลวดรับ กระแสสลับในขดลวดของเครื่องส่งสัญญาณจะสร้างสนามแม่เหล็กที่ก่อให้เกิดแรงดันไฟฟ้าในขดลวดรับ แรงดันไฟฟ้านี้สามารถใช้เพื่อจ่ายพลังงานให้กับโทรศัพท์มือถือหรือชาร์จแบตเตอรี่ได้ เหมาะอย่างยิ่งสำหรับการประกอบสายชาร์จแบบไร้สายและเพิ่มประสิทธิภาพการชาร์จ

10.Features

การประกอบขดลวดเครื่องส่งสัญญาณแบบไร้สาย (Tx - coil)
ลวดสลิงลิทช์ป้องกันด้วยวัสดุเฟอร์ไรท์ Ni-Zn
การปฏิบัติตามมาตรฐาน Qi ของ WPC

11.Applications

โทรศัพท์มือถือ
แบตเตอรี่หรือแบตเตอรี่เครื่องชาร์จ
กล้อง
MP3 / PMP
กลาง
มือถืออุปกรณ์
อุปกรณ์เล่นเกม
