10A 16A 20A Alloy Thermal Link เครื่องใช้ไฟฟ้าภายในบ้าน Transformers Tf 102C

รายละเอียดสินค้า

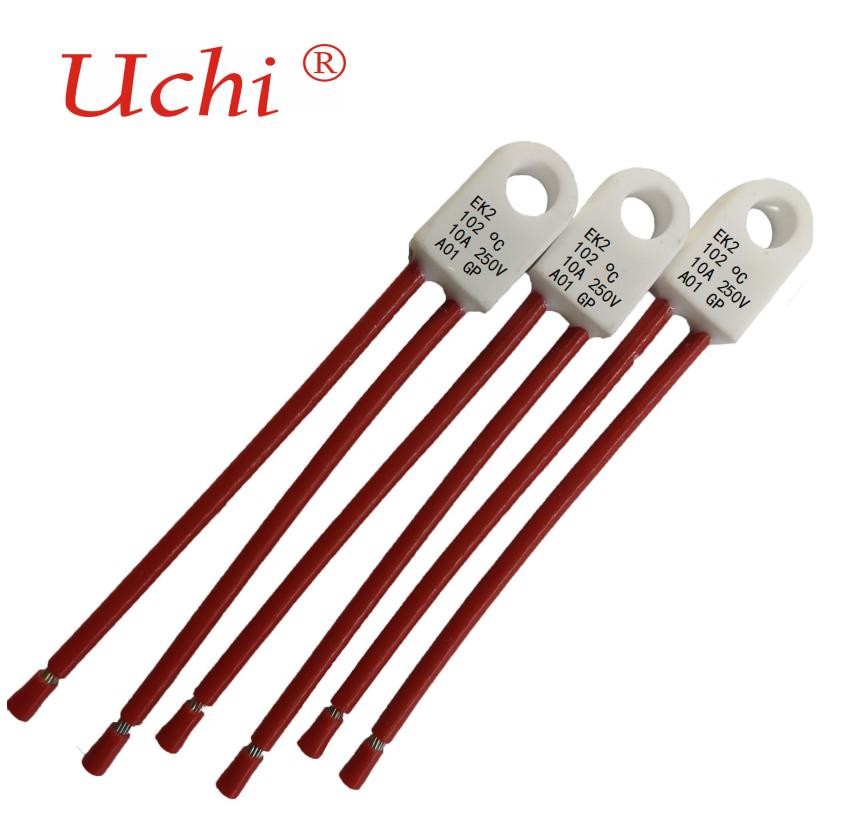

เครื่องใช้ไฟฟ้าภายในบ้าน Transformers Tf 102°C Fusing Temp.10A, 16A, 20A, ตัวตัดความร้อนแบบอัลลอยด์ (TCO)

Alloy Thermal-link / Thermal Cutoff (TCO) หมายถึงอุปกรณ์ป้องกันที่ไม่สามารถรีเซ็ตได้ซึ่งทำงานเพียงครั้งเดียวเท่านั้นมันกว้าง-
ใช้ในอุปกรณ์ไฟฟ้าโลหะผสม TCO ส่วนใหญ่ประกอบด้วยโลหะผสมหลอมได้ ฟลักซ์ กล่องพลาสติกหรือเซรามิก อีพ็อกซี่เคลือบหลุมร่องฟัน และ
สายไฟโดยปกติโลหะผสมที่หลอมละลายได้จะต่อเข้ากับสายไฟตะกั่วสองเส้นภายใต้สภาวะผิดปกติเมื่ออุณหภูมิถึง
อุณหภูมิหลอมรวมของ TCO ของโลหะผสม โลหะผสมที่หลอมละลายได้จะหลอมละลายและหดกลับอย่างรวดเร็วไปยังปลายสายตะกั่วสองเส้นโดยใช้ฟลักซ์และการขจัด
เชื่อมต่อวงจรอย่างสมบูรณ์จัดอันดับปัจจุบัน 1 A ถึง 200 A, อุณหภูมิการทำงานที่ได้รับการจัดอันดับ76 °Cto 230 °C พร้อม CCC การอนุมัติและ RoHS เป็นไปตามข้อกำหนด REACH

EK ซีรีส์ฉันr : 10 A

ขนาด (มม.)

 Specifications

แบบอย่าง	ตู่ฉ	อุณหภูมิหลอมรวม	ตู่ชม.	ตู่ม	ฉันr	ยูr
	(°ซ)	(°ซ)	(°ซ)	(°ซ)	(เอ)	(วี)	CCC
EK2	102	99±2	72	200	10	AC 250	●	●
EK3	115	112±2	85	200	10	AC 250	●	●
EK4	125	121±2	95	200	10	AC 250		●
EK5	130	125±2	100	200	10	AC 250	●	●
EK6	133	130±2	107	200	10	AC 250		●
EK7	135	130±2	108	200	10	AC 250		●
EK8	136	131±2	108	200	10	AC 250		●
EK9	145	140±2	115	200	10	AC 250		●
EK10	150	145±2	120	200	10	AC 250	●	●
EK11	160	156±2	133	200	10	AC 250	●	●
EK12	200	197±2	160	380	10	AC 250	●	●
EK13	221	218±2	186	380	10	AC 250	●	●
EK16	230	225±3	190	380	10	AC 250	●	●

FK ชุด ฉันr : 16 อาขนาด (มม.)

หลี่	L1	L2	L3	W	ตู่	d	1	2
21±1	13.5±1.0	78±2	5.0±1.0	12±1	5.5±0.5	Φ5.5±1.0	Φ1.6±01	Φ1.3±0.1

Specifไอซีเคชั่น

แบบอย่าง	ตู่ฉ	หลอมรวม อุณหภูมิ	ตู่ชม.	ตู่ม	ฉันr	ยูr
	(°ซ)	(°ซ)	(°ซ)	(°ซ)	(เอ)	(วี)	CCC
FK2	102	99±2	72	200	16	AC 250	●	●
FK3	115	112±2	85	200	16	AC 250	●	●
FK4	125	121±2	95	200	16	AC 250		●
FK5	130	125±2	100	200	16	AC 250	●	●
FK6	133	130±2	107	200	16	AC 250		●
FK7	135	130±2	108	200	16	AC 250		●
FK8	136	131±2	108	200	16	AC 250		●
FK9	145	140±2	115	200	16	AC 250		●
FK10	150	145±2	120	200	16	AC 250	●	●
FK11	160	156±2	133	200	16	AC 250	●	●
FK12	200	197±2	160	380	16	AC 250	●	●
FK13	221	218±2	186	380	16	AC 250	●	●
FK16	230	225±3	190	380	16	AC 250	●	●

LK ชุด ฉันr : 20 อา

ขนาด (มม.)

หลี่	L1	L2	L3	W	ตู่	d	1	2
21±1	13.5±1.0	78±2	5.0±1.0	12±1	5.5±0.5	Φ5.5±1.0	Φ1.6±01	Φ1.3±0.1

Specifications
แบบอย่าง	ตู่ฉ	หลอมรวม อุณหภูมิ	ตู่ชม.	ตู่ม	ฉันr	ยูr
	(°ซ)	(°ซ)	(°ซ)	(°ซ)	(เอ)	(วี)
LK5	130	125±2	100	200	20	AC 250	●
LK6	133	130±2	107	200	20	AC 250	●
LK7	135	130±2	108	200	20	AC 250	●
LK8	136	131±2	108	200	20	AC 250	●
LK9	145	140±2	115	200	20	AC 250	●
LK10	150	145±2	120	200	20	AC 250	●
LK11	160	156±2	133	200	20	AC 250	●
LK12	200	197±2	160	380	20	AC 250	●
LK13	221	218±2	186	380	20	AC 250	●
LK16	230	225±3	190	380	20	AC 250	●
LK17	240	235±3	210	380	20	AC250	●
LK18	184	181±3	145	380	20	AC250	●
LK19	192	187±3	150	380	20	AC250	●
LK20	205	200±3	160	380	20	AC250	●
LK21	216	210±3	175	380	20	AC250	●
