บ้าน ผลิตภัณฑ์สายชาร์จแบบไร้สาย

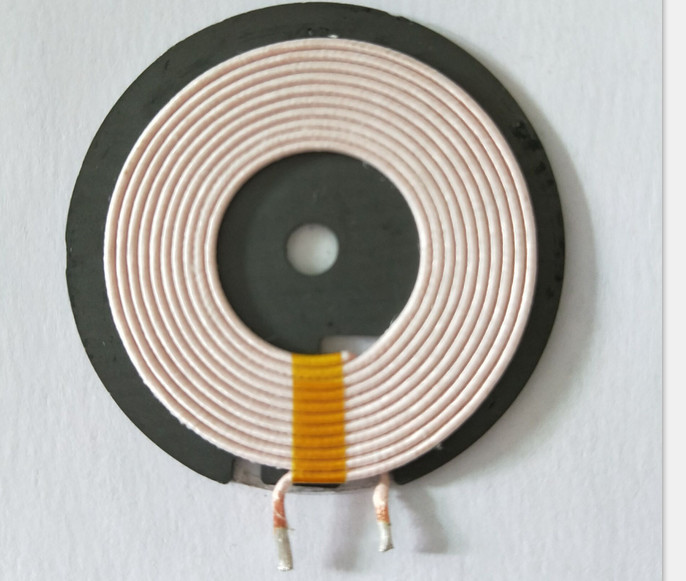

การชาร์จไฟแบบไร้สายแบบสวมใส่ได้เองแบบไม่ต้องต่อสายการชาร์จแบบไร้สาย

การชาร์จไฟแบบไร้สายแบบสวมใส่ได้เองแบบไม่ต้องต่อสายการชาร์จแบบไร้สาย

ภาพใหญ่ :  การชาร์จไฟแบบไร้สายแบบสวมใส่ได้เองแบบไม่ต้องต่อสายการชาร์จแบบไร้สาย

รายละเอียดสินค้า:

สถานที่กำเนิด: ทำใน dongguan
ชื่อแบรนด์: Uchi
ได้รับการรับรอง: UL ROH
หมายเลขรุ่น: Wx5010-6R3K37L

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 10000
ราคา: USD
รายละเอียดการบรรจุ: กล่อง
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 10000000month
รายละเอียดสินค้า
ลวด: WIRE0.08 * * * * * * * * 105P 10.5TS SN: sn99.3%
จุฬาฯ: cu0.7% แกน: G50 * * * * * * * * 5.0 1.0

ไร้สายการชาร์จแบบขดลวด WX5010-6R3K การใช้สำหรับโมดูลตัวส่งและตัวรับสัญญาณ

1. DIMENSIONS (MM)



A (มิลลิเมตร) 50.0 +/- 1.0
B (มม.) 20.5 +/- 0.5
C (mm) 1.5 ~ 3.0
C1 (mm) 37.0 +/- 2.0
D (mm) 5.3 +/- 0.3
E (mm) 8.0Ref
F (mm) 2.7Max
H (mm) 43 +/- 1.0

A (มิลลิเมตร) 50.0 +/- 1.0
B (มม.) 20.5 +/- 0.5
C (mm) 1.5 ~ 3.0
C1 (mm) 37.0 +/- 2.0
D (mm) 5.3 +/- 0.3
E (mm) 8.0Ref
F (mm) 2.7Max
H (mm) 43 +/- 1.0

2 วัสดุ

a, CORE: PC95 5.0 * 1.0

b, WIRE: ∮0.08 * 105P * 10.5TS

c, Sn: Sn99.3% Cu: 0.7%

แผนภาพไฟฟ้า:

4. หม้อไฟ CHAR ACTERISTIC:

ITEM SPEC อุปกรณ์ทดสอบ เงื่อนไขการทดสอบ
เหนี่ยวนำ (L) 6.3uH + 10% WK5237 หรือ EQU 100KHz / 0.25V
DCR 60 (mΩ) MAX 502BC
Q มูลค่า) 70 นาที WK5237 หรือ EQU 100KHz / 0.25V

5. ข้อมูล จำเพาะ NO:

WX 5010 - 6R3 K 37L

①②③④⑤

①สัญลักษณ์ของสินค้า:

②Dimmensions:

ความเหนี่ยวนำ: 2R2: 2.2μH, R47: 0.47μH, 310: 31uH, 501: 500uH, 152: 1.5mH

④Tolerance: J- ± 5% K- ± 10% M- ± 20% N- ± 30% P-MIN

⑤ความยาวของตะกั่ว: 08L: 8mm, 26L: 26 มม.

6. ข้อมูลการทดสอบ:

ลักษณะทางไฟฟ้า
ITEM L (μH) DCR (mΩ) Q
SPEC 6.3 +/- 10% 60MAX 70 นาที
1 6.58 36.2 99.7
2 6.54 36.1 96.6
3 6.54 35.6 98.5
4 6.51 36.0 98.6
5 6.47 37.0 98.9
X 6.528 36.18 98.46
R 0.11 1.4 3.1
7. การทดสอบความน่าเชื่อถือ

1. อุณหภูมิในการเก็บรักษา:

-40 ℃ ~ 85 ℃

2. อุณหภูมิช่วงอุณหภูมิ :

-40 ℃ ~ + 85 ℃ (มีความร้อน COIL)

-40 ℃ ~ + 85 ℃

ลักษณะภายนอก:

ไม่มีข้อผิดพลาดด้านนอกสามารถพบได้ในการตรวจสอบด้วยภาพ

4. TERMINAL STRENGTH

ตัวเหนี่ยวนำคงที่, ปลายด้านหนึ่งของอิเล็คโทรดที่มีแรงดึง 0.45 กิโลกรัมแนะนำให้ใช้เข็มไม่หลุดออก

5. ความต้านทานต่อการสึกหรอ:

ความต้านทานการฉนวนกันความร้อนควรมากกว่า1000MΩเมื่อ DC100V ใช้กับกระจกเงา ไม่ควรมีโครงสร้างและข้อบกพร่องในการใช้ไฟฟ้าเป็นเวลา 1 นาที

6. การทดสอบความชุ่มชื้น:

ค่าความเหนื่อยหน่าย± 10.0% และไม่มีโครงสร้างและอุปกรณ์ไฟฟ้าที่สามารถตรวจพบได้หลังทดสอบ 96 ± 2 ชั่วโมงภายใต้สภาวะที่มีความชื้นสัมพัทธ์ประมาณ 90 ~ 95% และอุณหภูมิ 40 ± 5 องศาเซลเซียส และจัดเก็บ 1 ชั่วโมงภายใต้สภาวะแวดล้อมหลังจากที่เครื่องมีผ้าเช็ดทำความสะอาด

7. การทดสอบการสั่นสะเทือน:

คาเสื่อมโทรมมีระยะหาง± 10.0% หลังคา 1

การสั่นสะเทือนเป็นเวลาสามชั่วโมงในแต่ละทิศทาง ความถี่ AM10 ~ 55Hz และการใช้ AMPLITUDE ของ 1MINUTE CYCLE เท่ากับ 1.5 มม.

8.PACKAGING

Quantilty

ข ขนาด Packaing (มม.)

ใช้ Packaing PE

L * W * H (350 * 350 * 170)

9.Background

Coupling อุปนัย: การมีเพศสัมพันธ์ที่ดีระหว่างขดลวดสองขดลวดเครื่องส่งสัญญาณและขดลวดรับ กระแสสลับในขดลวดของเครื่องส่งสัญญาณจะสร้างสนามแม่เหล็กที่ก่อให้เกิดแรงดันไฟฟ้าในขดลวดรับ แรงดันไฟฟ้านี้สามารถใช้เพื่อจ่ายพลังงานให้กับโทรศัพท์มือถือหรือชาร์จแบตเตอรี่ได้ เหมาะอย่างยิ่งสำหรับการประกอบสายชาร์จแบบไร้สายและเพิ่มประสิทธิภาพการชาร์จ

10.Features

การประกอบขดลวดเครื่องส่งสัญญาณแบบไร้สาย (Tx - coil)
ลวดสลิงลิทช์ป้องกันด้วยวัสดุเฟอร์ไรท์ Ni-Zn
การปฏิบัติตามมาตรฐาน Qi ของ WPC

11.Applications

โทรศัพท์มือถือ
แบตเตอรี่หรือแบตเตอรี่เครื่องชาร์จ
กล้อง
MP3 / PMP
กลาง
มือถืออุปกรณ์
อุปกรณ์เล่นเกม
