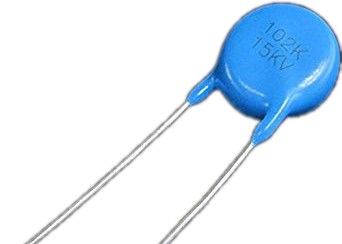

มูราตา อิเล็กทรอนิกส์ เซรามิก ดิสก์ คอนเดสซิเตอร์
รายละเอียดสินค้า:
| ชื่อแบรนด์: | UCHI |
| หมายเลขรุ่น: | CT81-15KV-D19-F12.5-102K |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100pcs |
|---|---|
| ราคา: | 0.35~0.5 USD/Pieces |
| รายละเอียดการบรรจุ: | ขนาดใหญ่ |
| เวลาการส่งมอบ: | หุ้นขนาดเล็ก |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| หมวดหมู่สินค้า: | ตัวเก็บประจุแผ่นเซรามิก | ความจุ: | 1000PF |
|---|---|---|---|
| อัตราแรงดันไฟฟ้ากระแสตรง: | กระแสตรง 15KV | ความอดทน: | 10% |
| เส้นผ่านศูนย์กลาง: | 18มม | ระยะห่างตะกั่ว: | 12.5มม |
| อุณหภูมิในการทำงาน: | -25~+85C | รูปแบบการสิ้นสุด: | เรเดียล |
| ความจุ - nF: | 1nF | ความจุ - ยูเอฟ: | 0.001uF |
| น้ำหนักหน่วย: | 6 กรัม | ค่าสัมประสิทธิ์อุณหภูมิ: | +/- 1,000 PPM / C |
| เน้น: | ตัวเก็บประจุแบบแผ่นเซรามิก,ตัวเก็บประจุแบบฟิล์มไฟฟ้าแรงสูง,ตัวเก็บประจุแบบแผ่นเซรามิกแรงดันสูง |
||
รายละเอียดสินค้า

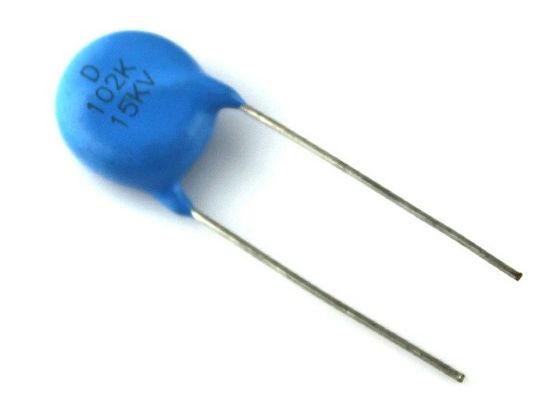

Murata Electronics DHR4E4C102K2FB คอนเดสซิเตอร์แผ่นเซรามิกความดันสูง 1000pF +/-10% DC15k โวลต์
ประมาณ N4700 เซรามิก
Y5T คือการทํางานที่ดีกว่าของ Class II เซรามิกทั่วไป ความแตกต่างของอุณหภูมิของ capacitance เป็นภายใน
+22/-33% จาก -25°C ถึง +85°C. ค่า dissipation ต่ํากว่า 1%, ความต้านทานการกันความร้อนมากกว่า 100000MΩ
คุณสมบัติของเซรามิก Dielectric
| ไม่ |
เครื่องเซรามิก |
อุณหภูมิการทํางาน ระยะ ((°C) |
การกันความร้อน |
การระบาย |
อุณหภูมิ |
| 1 |
Y5T |
-25/+85 | 100000 | 00.2% | +/-28% |
ขนาดและสไตล์นํา
◆การจัดอันดับมาตรฐาน:
ทนความกระตุ้น ≥ 1.5 เท่าของความกระตุ้นนาม (ในน้ํามัน)
| ไม่ ไม่ | เลขส่วน |
เครื่องเซรามิก |
เรต |
ความจุ | ขนาด ((มม) | ||||
| C | TOL | D | T | F | d | ||||
| 1 | CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ± 10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆ลักษณะ
*ปัจจัยการระบายความเร็วต่ํา 1% ใน 1 KHZ
*ความถี่สูง ≥100KHZ
*กระแสไฟฟ้าสูง ≥15mA
*ความดันสูง ≥45KVDC
*ความต้านทานการปิดสูง ≥100000MΩ
*อายุการใช้งานยาว ≥ 10 ปี
*ขาดทุนน้อย ความมั่นคงสูง
*ความจุสูงในขนาดเล็ก
*สายไฟรังสี
* เครื่องปรับระดับชั้นเดียวแบบเซรามิก
* กันความร้อนดีเยี่ยม กันความชื้น และความแรงไฟฟ้าสูง
*เคลือบด้วยยาง epoxy retardant
◆การใช้งาน
*ไฟฟ้าแรงสูง
*เลเซอร์ก๊าซ เครื่องผลิตแรงดันสูง
*อุปกรณ์ X-ray
*เครือข่ายฉลาด
*อุตสาหกรรม
*ทหาร
* HID Xenon Lamp, HID Xenon Lights, HID Xenon Bulbs, HID Lamps, (VT) เครื่องแปลงความตึงเครียด, (PT) เครื่องแปลงความสามารถ, เครื่องแปลงความตึงเครียดสูง, เครื่องแปลงความตึงเครียดภายนอกอินเวอร์เตอร์พลังงาน เครื่องแปลงความแรงกด, เครื่องแปลงความแรงดันคงที่ เครื่องแปลงพลังงาน เครื่องแปลงความแรงดัน เครื่องแปลงความแรงดัน เครื่องแปลงพลังงาน เครื่องแปลงความแรงดัน
*ทีวีสีคู่และสามคู่
*ไฟฟ้าแบบดันแรงสูง (PPCs เครื่อง X-ray เครื่องทําความสะอาดอากาศ เลเซอร์ เป็นต้น)
*การปรับความเข้มข้นในวงจรโฟกัสสําหรับการแสดง
ข้อควรระวัง
(1) ระหว่างการขนส่งและการจัดเก็บ
• อย่าขนส่งหรือเก็บไว้ที่ที่เครื่องประปาจะเผชิญกับอุณหภูมิสูงหรือความชื้นสูง
• ไม่ให้ติดก๊าซพิษ เช่น H2SO4, HCL หรือ HNO3
• หลีกเลี่ยงการกระแทกเกินขั้น เช่น การตก
(2) ระหว่างการใช้งาน
• หลีกเลี่ยงการสัมผัสกับสารไฟฟ้า เช่น การเหงื่อ
• หลีกเลี่ยงการกระแทกเกินขั้น เช่น การตก
• ไม่ใช้สอยต่อปลายสอย
• อย่าใช้เครื่องยนต์ใหม่
(3) การใช้
• เมื่อเครื่องประกอบไฟใช้สําหรับกระแทกความเร็วสูง เช่นด้วยเลเซอร์ ให้แน่ใจว่าเครื่องประกอบไฟ
ความดัน (วอลต์-อายุสูงสุด-สูงสุด) อยู่ภายในสเปิคชันประเมินของตัวประกอบความหนา
•ตรวจสอบให้แน่ใจว่าตัวประกอบความร้อนไม่ได้ถูกเผยแพร่ต่อความร้อนจากห้องหรือเครื่องแปลง

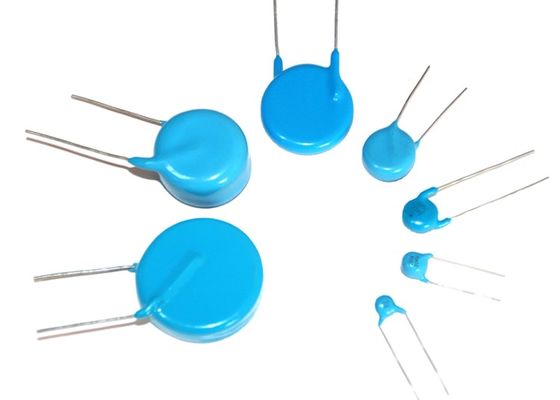

รายละเอียดทั่วไป 15KV
15KV 100PF เครื่องประปาแผ่นเซรามิกความดันสูง
15KV 220PF เครื่องประปาแผ่นเซรามิกความดันสูง
15KV 330PF เครื่องประปาแผ่นเซรามิกความดันสูง
15KV 470PF เครื่องประปาแผ่นเซรามิกความดันสูง
15KV 500PF เครื่องประปาแผ่นเซรามิกความดันสูง
15KV 1000PF เครื่องประปาแผ่นเซรามิกความดันสูง
15KV 2200PF เครื่องประปาแผ่นเซรามิกความดันสูง
15KV 3300PF เครื่องประปาแผ่นเซรามิกความดันสูง
15KV 4700PF เครื่องประปาแผ่นเซรามิกความดันสูง
15KV 10000PF เครื่องประปาแผ่นเซรามิกความดันสูง
