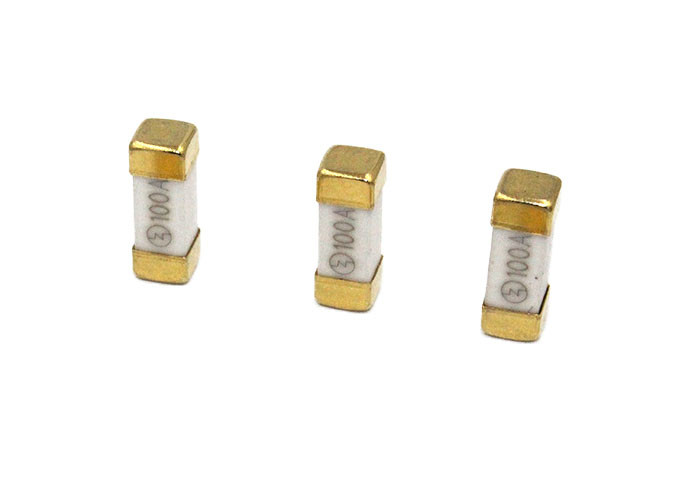

250VAC 125V 72VDC 63V ฟิวส์อิฐที่ทำหน้าที่เร็วสำหรับเครื่องมือไฟฟ้า
รายละเอียดสินค้า:
สถานที่กำเนิด: | ตงกวน, จีน |
ชื่อแบรนด์: | REOMAX |
ได้รับการรับรอง: | UL,CUL |
หมายเลขรุ่น: | R1245F.100A |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 1500 ชิ้น (1 รีล) |
---|---|
ราคา: | 0.6~0.8 USD/PC |
รายละเอียดการบรรจุ: | เทปในรีล 1500 ชิ้นต่อม้วน |
เวลาการส่งมอบ: | 7 วัน |
เงื่อนไขการชำระเงิน: | T / T, Wester N Union |
สามารถในการผลิต: | 100,000 ชิ้นต่อสัปดาห์ |
ข้อมูลรายละเอียด |
|||
ชื่อ: | อิฐฟิวส์ | ขนาดเล็ก: | 12.4mm * 4.5mm |
---|---|---|---|
ประเภทการเป่า: | การแสดงที่รวดเร็ว | ได้รับการอนุมัติ: | UL, CUL |
ที่มีจำหน่าย: | 15A-100A | แรงดันไฟฟ้า: | 250V125V72V63V32V |
ความต้านทานความหนาวเย็น: | 0.000710 โอห์ม | I2TMelting อินทิกรัล: | 8085 (A2.S) |
ใบสมัคร: | การป้องกันในปัจจุบัน | ร่างกาย: | เซรามิค |
แสงสูง: | 72VDC ฟิวส์อิฐทำหน้าที่เร็ว 63V ฟิวส์อิฐทำหน้าที่เร็ว,63V Fast Acting Brick Fuse |
รายละเอียดสินค้า
UL CUL 1025 1245 ตัวยึดพื้นผิวเซรามิกตัวยึดอิฐอย่างรวดเร็ว 250VAC 125V 72VDC 63V 32V 100A สำหรับเครื่องมือไฟฟ้า
แอปพลิเคชันทั่วไป
เครื่องมือไฟฟ้า
BMS
แบตเตอรี่
โทรคมนาคม 5G
คุณสมบัติ
- ฟิวส์อิฐกระแสสูงที่ออกฤทธิ์เร็ว
- การติดตั้งบนพื้นผิวเพื่อประหยัดพื้นที่
- ตัวเครื่องเซรามิก Suqare พร้อมฝาปิดท้าย
- ออกแบบมาเพื่อ UL248-1 / 1
หมายเลขชิ้นส่วน
ส่วนหนึ่ง เลขที่ |
กระแสไฟ อันดับ |
แรงดันไฟฟ้า อันดับ |
ทำลาย ความจุ |
เย็นเล็กน้อย ความต้านทาน (โอห์ม) |
ผม2TMelting Integral (A2.S) |
การอนุมัติของหน่วยงาน |
|
UL | CUL | ||||||
R1245F.100 |
100A | 250V / 125VAC / DC72V63V / 32VDC |
200A @ 250VAC 500A: @ 125VAC 1000A @ 72V63V / 32VDC |
0.000710 | 8085 |
● |
● |
การรับรองมาตรฐานและหน่วยงาน
มาตรฐาน: ตามมาตรฐาน UL 248-14
หน่วยงาน |
ช่วงแอมแปร์ |
หมายเลขไฟล์หน่วยงาน |
UL | 15A ~ 100A | E502159 (JDYX2) |
CUL | 15A ~ 100A | E502159 (JDYX8) |
เวลาทำการ
% ของคะแนนแอมแปร์ (ใน) |
เวลาเป่า |
100% * ค่ะ | 4 ชั่วโมงขั้นต่ำ |
200% * ใน | สูงสุด 60 วินาที |
ทำลายความจุ
200A @ 250VAC500A: @ 125VAC 1000A @ 72V63V / 32VDC
การวาดภาพมิติ (หน่วย: มม.)
NO |
ชื่อชิ้นส่วน |
วัสดุ |
1 | ฝาท้าย | ฝาทองเหลือง Au Plated |
2 | ร่างกาย | หลอดเซรามิกทรงสี่เหลี่ยมไม่ใส |
3 | องค์ประกอบฟิวส์ | ลวดโลหะผสม Cu-Ag |
ความเชื่อถือได้
NO |
ชิ้น |
เนื้อหา |
มาตรฐานอ้างอิง |
|
การทำเครื่องหมายผลิตภัณฑ์ |
ยี่ห้อ, แอมแปร์เรตติ้ง | มาตรฐานการทำเครื่องหมาย |
|
อุณหภูมิในการทำงาน |
-55 ° C ถึง 125 ° C | –55ºC ถึง125ºCด้วยการลดขนาดที่เหมาะสม |
|
solderability |
T = 240 ° C ± 5 ± 5 ° C, t = 3sec ± 0.5sec, ความครอบคลุม≥95% |
MIL-STD-202 วิธี 208 |
|
ความต้านทานต่อการบัดกรีความร้อน |
10 วินาทีที่ 260 ° C | MIL-STD-202 วิธี 210 เงื่อนไขการทดสอบ B |
|
ความต้านทานของฉนวน (หลังจากเปิด) |
ขั้นต่ำ 10,000 โอห์ม | MIL-STD-202 วิธีที่ 302 เงื่อนไขการทดสอบก |
|
ช็อกความร้อน |
5 รอบ, -65 ° C / + 125 ° C, 15 นาทีในแต่ละขั้นสุด | MIL-STD-202, วิธี 107, เงื่อนไขการทดสอบ B |
|
กลไกช็อก |
จุดสูงสุดของ 100G เป็นเวลา 6 มิลลิวินาที 3 คัน | MIL-STD-202 วิธี 213 ทดสอบ I |
|
การสั่นสะเทือน |
แอมพลิจูด 0.03”, 10-55 Hz ใน 1 นาที2 ชม. แต่ละ XYZ = 6 ชม | MIL-STD-202 วิธีที่ 201 |
|
ต้านทานความชื้น |
10 รอบ | MIL-STD-202 วิธี 106 |
|
สเปรย์เกลือ |
สารละลายเกลือ 5% 48 ชม | MIL-STD-202, วิธี 101, เงื่อนไขการทดสอบ B |
บรรจุภัณฑ์
1500 ชิ้นต่อกล่องด้านใน 5 กล่องด้านในต่อกล่องด้านนอก
เวลาทำงาน
คำถามที่พบบ่อย
ถาม: ราคาเท่าไหร่?
A: 0.6 ~ 0.8 US DOLLARS EA
ถาม: LEAD TIME?
A: 7 วัน
ถาม: การอนุมัติที่มีอยู่
ตอบ: UL และ CUL จนถึงตอนนี้
ถาม: คุณสามารถให้ตัวอย่างฟรีเพื่อยืนยันได้หรือไม่?
ตอบ: ใช่ตัวอย่างฟรี แต่การขนส่งในการรวบรวม
ถาม: คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่เราเป็น บริษัท ในเครือและได้รับการออกแบบเฉพาะในการผลิตส่วนประกอบอิเล็กทรอนิกส์เช่นฟิวส์, ตัวแปร, เทอร์มิสเตอร์, ตัวเหนี่ยวนำ, เซ็นเซอร์อุณหภูมิ, ตัวยึดฟิวส์ ฯลฯ
