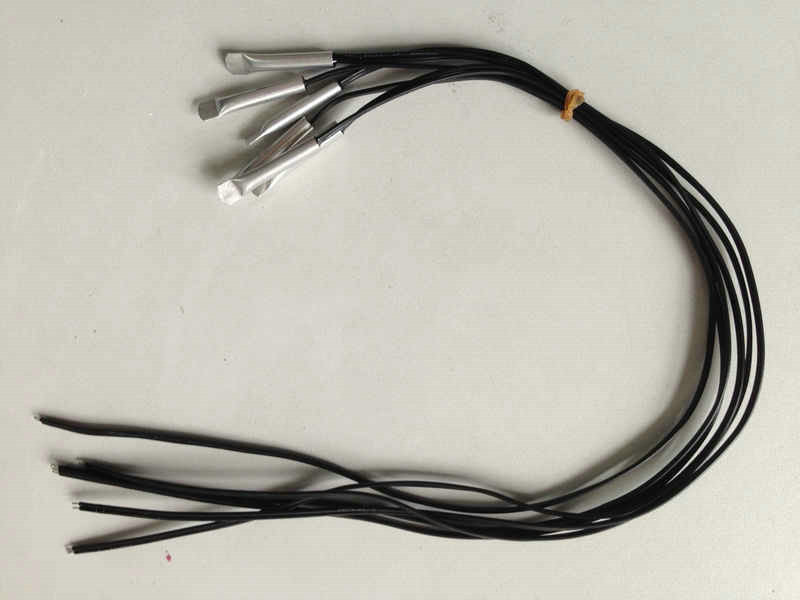

เซ็นเซอร์อุณหภูมิ UL NTC
รายละเอียดสินค้า:
| Place of Origin: | Dongguan，Guangdong,China |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | ROHS,SGS |
| Model Number: | 202J3950GA400AC |
การชำระเงิน:
| Minimum Order Quantity: | 1000PCS |
|---|---|
| ราคา: | โปร่ง |
| Packaging Details: | Bulk 500PCS/BAG |
| Delivery Time: | 7 working days |
| Payment Terms: | T/T,Paypal,Western Union,Money gram |
| Supply Ability: | 8000,000,000PCS Per Month |
|
ข้อมูลรายละเอียด |
|||
| เน้น: | thermocouple temperature sensor,ntc probe temperature sensor |
||
|---|---|---|---|
รายละเอียดสินค้า
เซ็นเซอร์อุณหภูมิ UL NTC
รายละเอียดโดยย่อ:
ความแม่นยำแน่นอน ± 0.7 °C
เอาต์พุตเชิงเส้นภายใน 0.2 °C
ความละเอียดดีกว่า 0.005 °C
เอาต์พุตรอบการทำงาน
ปรับเทียบบนชิป
รองรับ TTL, CMOS
ช่วงอุณหภูมิ 175 °C (-45 ถึง +130 °C)
เชื่อมต่อโดยตรงกับการป้อนข้อมูลของไมโครโปรเซสเซอร์
การมัลติเพล็กซ์ของเซ็นเซอร์หลายตัวทำได้ง่าย
คำอธิบาย:
เซ็นเซอร์อุณหภูมิเป็นเซ็นเซอร์อุณหภูมิแบบฟูลซิลิกอนที่มีความซับซ้อนพร้อม a
เอาต์พุตดิจิตอลเอาต์พุตสายเดียว (มอดูเลตรอบการทำงาน) สามารถเชื่อมต่อโดยตรงกับทั้งหมด
ชนิดของไมโครคอนโทรลเลอร์โดยไม่ต้องแปลง A/Dช่วงอุณหภูมิคือ –45
°C ถึง 150 °Cความละเอียดสูง (< 0.005 °C) ทำให้เซ็นเซอร์มีประโยชน์สำหรับความแม่นยำสูง
แอพพลิเคชั่น.เซ็นเซอร์มีจำหน่ายในตัวเรือนต่างๆ เช่น T018, T092, T0220 และสูง
ปริมาณการผลิตใน SOICสามารถผลิตที่อยู่อาศัยพิเศษตามคำขอ
การใช้งาน:
ระบบทำความร้อน
เครื่องมือวัด
เครื่องซักผ้า
การป้องกันความร้อนสูงเกินไป
เครื่องใช้ไฟฟ้า
ข้อมูลจำเพาะ:
การวาดภาพ
|
5 |
เติมอีพ็อกซี่ |
นิวซีแลนด์-1 |
- |
|
4 |
อัลแคป |
อัล 35*5 |
1 |
|
3 |
เทอร์มิสเตอร์ |
ชิป 2.2K-3950 ±5% |
1 |
|
2 |
เติมอีพ็อกซี่ |
นิวซีแลนด์-1 |
- |
|
1 |
ลวดตะกั่ว |
UL2651 AWG24# TS สีดำ |
420มม |
|
เลขที่ |
ชื่อวัสดุ |
คำอธิบายวัสดุ |
ปริมาณ |
|
พารามิเตอร์ทางเทคนิค |
|
|
|
|
|
|
|
|
สิ่งของ |
รหัส |
โคเทน |
พารามิเตอร์ |
ความอดทน |
|
|
1 |
เทอร์มิสเตอร์ |
R25 |
ค่าอิมพีแดนซ์ของสภาวะที่ไม่มีโหลดเมื่อ 25 ℃± 0.1 ℃ |
2.2kΩ |
±5% |
|
|
|
|
|||||
|
2 |
ค่าบี |
ข25/50 |
การเปลี่ยนแปลงความต้านทานถูกกำหนดโดยการเปลี่ยนแปลงของอุณหภูมิ |
3950 เคลวิน |
±2% |
|
|
|
|
|||||
|
3 |
ค่าสัมประสิทธิ์การนำความร้อน |
ไจ |
การเปลี่ยนแปลงความต้านทานเป็น 63.2% จาก 25 ℃ถึง 50 ℃ คนน้ำ |
<15 วินาที |
|
|
|
4 |
ตัวประกอบกำลัง |
δ |
งานไฟฟ้าที่ทำให้อุณหภูมิของเซ็นเซอร์อุณหภูมิเปลี่ยนแปลง 1 ℃ |
0.7mW/℃ |
|
|
|
5 |
ฉนวนและความต้านทานแรงดันไฟฟ้า |
|
AC1500V(1mA) /1นาที |
ปกติ |
|
|
|
6 |
ความต้านทานของฉนวน |
|
เมกเกอร์ DC500V |
>100MΩ |
|
|
|
7 |
ช่วงอุณหภูมิ |
ทู |
|
-20～105℃ |
|
|
|
|
|
|
|
|
|
|
|
การทดสอบความน่าเชื่อถือ |
|
|
|
|
|
|
|
|
สิ่งของ |
เงื่อนไข |
∆R25 |
∆B25/50 |
||
|
1 |
ทนความร้อน |
อากาศ 100℃,120ชม.→อากาศอุณหภูมิห้อง,1ชม. |
<±10% |
<±3% |
||
|
2 |
ทนต่ออุณหภูมิต่ำ |
-30℃ อากาศ 120 ชม.→อากาศอุณหภูมิห้อง 1 ชม |
<±10% |
<±3% |
||
|
3 |
ป้องกันความชื้น |
45℃×RH95±5%,120ชม.→อากาศอุณหภูมิห้อง,1ชม. |
<±10% |
<±3% |
||
|
4 |
การทดสอบวงจรอุณหภูมิ |
-20℃*30นาที→อุณหภูมิห้อง*10นาที→80℃ในน้ำ*30นาที→อุณหภูมิห้อง*10นาที รอบ 10 ครั้ง |
<±10% |
<±3% |
||
|
|
|
|
|
|
|
|
|
. การทดสอบความทนทานทางกล |
|
|
|
|
|
|
|
|
สิ่งของ |
เงื่อนไข |
สถานการณ์หลังการทดสอบ |
|||
|
1 |
แรงดึง |
ใช้แรง 3kgF/60SEC กับกระสวยลวดของคอนเนคเตอร์ |
ลักษณะปกติ |
|||
|
2 |
โค้งงอ |
เซ็นเซอร์คงที่, งอลวด 90 องศาในแนวนอน, รีเซ็ต 10 ครั้ง |
คุณสมบัติทางไฟฟ้าเป็นปกติ |
|||
|
3 |
ฤดูใบไม้ร่วงฟรี |
ตกฟรีกับกระดานหนา 30 มม. จากความสูง 1 ม. ต้องทำ 3 ครั้ง |
||||
|
|
|
|
|
|
|
|
|
|
มาตรฐานการตรวจสอบ: GB2828-2003 |
|
|
|
|
|
|
|
รายการทดสอบ |
เกณฑ์ |
ระดับการทดสอบ |
คะแนน JOA |
||
|
|
ความต้านทานของฉนวน |
DC500V/100ΜΩ↑ |
ยังไม่มีข้อความ=5 |
ค=0 |
||
|
|
ทนต่อแรงดันไฟฟ้า |
AC1500V/1นาที |
ยังไม่มีข้อความ=5 |
ค=0 |
||
|
|
การตรวจสอบด้วยสายตา |
ข้อบกพร่องเป็นศูนย์ |
ส=3 |
ค=0 |
||
|
|
ส่วนขยายและความแข็งแรง |
3kg.f↑ |
ยังไม่มีข้อความ=5 |
ค=0 |
||
|
|
ความยาวของผลิตภัณฑ์ |
อ้างถึงการวาดภาพ |
ยังไม่มีข้อความ=5 |
ค=0 |
||
|
|
ความยาวท่อ |
อ้างถึงการวาดภาพ |
ยังไม่มีข้อความ=5 |
ค=0 |
||
|
|
ความต้านทานอาร์ที1 |
อ้างถึงการวาดภาพ |
ส=3 |
ค=0 |
||
|
|
ความต้านทานอาร์ที2 |
อ้างถึงการวาดภาพ |
ยังไม่มีข้อความ=5 |
ค=0 |
||
|
|
ขที1/ที2ค่า |
อ้างถึงการวาดภาพ |
ยังไม่มีข้อความ=5 |
ค=0 |
||
ความได้เปรียบทางการแข่งขัน:
- โรงงานจัดหาโดยตรง
- ใบรับรองที่สมบูรณ์เช่น UL, VDE, SGS ฯลฯ และมีคุณภาพสูง
- จัดส่งด่วน
- บริการหลังการขายที่ดีที่สุด
- มี OEM และ ODM
