อุปกรณ์ป้องกันไฟกระชาก Class 2 12v Dc, ระบบป้องกันแรงดันไฟต่ำ 40KA
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน ประเทศจีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | CE / SGS / ISO900 |
| หมายเลขรุ่น: | OBV10-I-50 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น / ชิ้น |
|---|---|
| ราคา: | Negotiate Ex-work / FOB price |
| รายละเอียดการบรรจุ: | แพคเกจการส่งออก |
| เวลาการส่งมอบ: | จัดส่งภายใน 10 วันหลังจากชำระเงิน |
| เงื่อนไขการชำระเงิน: | TT / LC |
| สามารถในการผลิต: | 100000 ชิ้น / ชิ้น เดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | อุปกรณ์ป้องกันฟ้าผ่า | UN: | 220V DC |
|---|---|---|---|
| วัสดุ: | PA66 | พิกัดแรงดันใช้งาน Un (V): | 24V-1500V |
| Max.discharge ปัจจุบัน Imax 8/20 (kA): | 40kA | ระดับการป้องกัน IP: | IP 20 |
| การจำแนก IEC: | ชั้นII | อุณหภูมิในการทำงาน: | -40°C∼+85°C |
| เน้น: | การป้องกันแรงดันไฟต่ำ 40KA,ตัวป้องกันไฟกระชาก Class 2 12v dc,อุปกรณ์ป้องกันไฟกระชาก DC ขนาด 40KA 12v |
||
รายละเอียดสินค้า
อุปกรณ์ป้องกันฟ้าผ่า Solar PV 40kA อุปกรณ์ป้องกันไฟกระชาก DC แรงดันต่ำ
อุปกรณ์ป้องกันไฟกระชาก DC (NDU6) ที่ใช้ในการป้องกันฟ้าผ่าของระบบผลิตไฟฟ้าจากเซลล์แสงอาทิตย์หรือระบบจ่ายไฟ DC อื่น ๆ และทำให้ระบบป้องกันแรงดันไฟฟ้าเกินจากฟ้าผ่า เทคโนโลยีวงจรควบคุมอุณหภูมิในตัว ความปลอดภัยสูง หน้าต่างตัวบ่งชี้สีเขียวหมายถึงปกติ สีแดงถึง แสดงถึงข้อผิดพลาด ต้องเปลี่ยนและอ่านง่าย อินเทอร์เฟซการสื่อสารระยะไกลที่เป็นตัวเลือก การตรวจสอบระยะไกล การไหลสูง ความปลอดภัยและความเสถียรสูงผลิตภัณฑ์สามารถออกแบบโมดูลาร์แบบเสียบได้, การติดตั้งคู่มือมาตรฐาน, การเลือกอุปกรณ์ป้องกันฟ้าผ่าระดับมืออาชีพจากเซลล์แสงอาทิตย์คุณภาพสูง, ประสิทธิภาพการทำงานที่เสถียร, หลอมร้อนในตัว, การไหลในวงจรป้องกันคู่, หน้าต่างแสดงภาพ, สีเขียวปกติ, ความผิดพลาดสีแดง, ความจุการไหลขนาดใหญ่ ,แรงดันตกค้างต่ำ,การตอบสนองที่รวดเร็ว(นาโนวินาที),ด้วยฟังก์ชั่นการตรวจสอบระยะไกล,การตรวจสอบระยะไกลที่สะดวก(อุปกรณ์เสริม)
ลักษณะการทำงาน:
นำเทคโนโลยีการแยกความร้อนล่าสุด การป้องกันความร้อนในตัว อุปกรณ์แยกอัตโนมัติสำหรับความล้มเหลวของไฟฟ้าลัดวงจร หลีกเลี่ยงไฟอย่างสมบูรณ์
ส่วนประกอบหลักนำแบรนด์ที่มีชื่อเสียงระดับสากลมาใช้ด้วยประสิทธิภาพที่ยอดเยี่ยม การทำงานที่มั่นคงและเชื่อถือได้

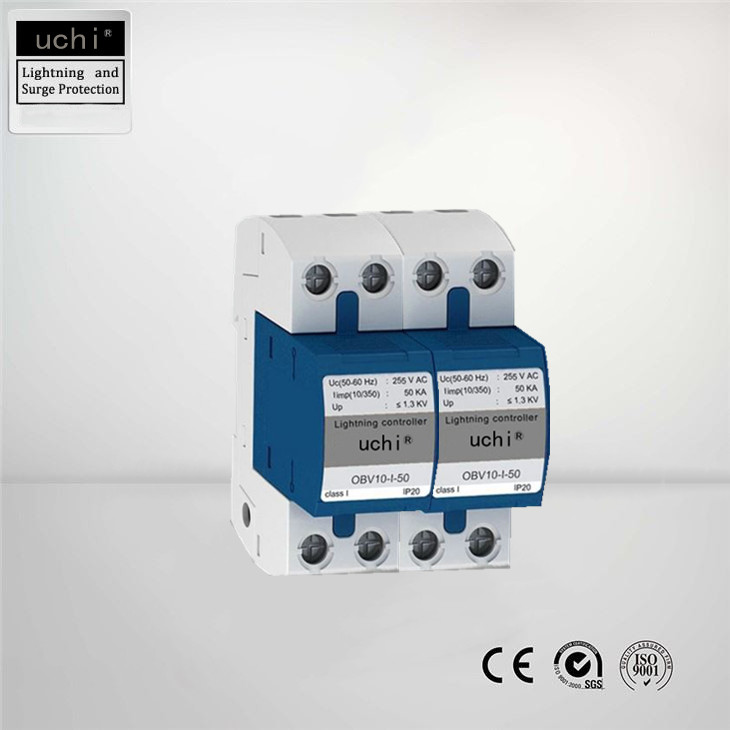

ตัวป้องกันกระแสฟ้าผ่า OBV10-I-50 ตรงตามข้อกำหนดประเภท 1 ตามมาตรฐาน IEC 61643-11อุปกรณ์เหล่านี้ปกป้องระบบผู้ใช้ไฟฟ้าแรงดันต่ำจากแรงดันไฟเกินทุกประเภท และมีจำหน่ายในรุ่นขั้วเดียวถึงสี่ขั้ว ช่องประกายไฟประสิทธิภาพสูงที่จำกัดแรงดันไฟฟ้าและให้ประโยชน์หลายประการ เวลาตอบสนองสั้น ระดับการป้องกันต่ำ และ ความสามารถในการรั่วของกระแสไฟสูงและมีอายุการใช้งานยาวนาน
พารามิเตอร์หลัก:
แรงดันใช้งานที่กำหนด Un: 12VDC
กระแสไฟทำงานสูงสุด: 2A
กระแสไฟที่กำหนดใน (8/20μs): 5kA
กระแสไฟสูงสุด Imax (8/20μs): 10kA
วิธีการรวมกัน: 1P
เวลาตอบสนอง: 25ns
สภาพแวดล้อมการทำงาน: -40℃～＋85℃
วิธีการติดตั้ง: การติดตั้งราง
เพื่อป้องกันอุปกรณ์ไฟฟ้าแรงต่ำจากไฟกระชากใช้ใน SPD Class II (Class C) แบบเสียบได้สำหรับระบบจ่ายไฟ TNออกแบบตามมาตรฐาน IEC 61643-1 / GB 18802.1
ตัวละครหลัก:
1. ปริมาณขนาดเล็ก, ความจุสูง, pluggable
2. การตอบสนองอย่างรวดเร็ว
3. อุปกรณ์ตัดการเชื่อมต่อความร้อนแบบคู่ให้การป้องกันที่เชื่อถือได้
4. ขั้วต่อเอนกประสงค์สำหรับต่อตัวนำและบัสบาร์
5. หน้าต่างสีเขียวจะเปลี่ยนไปเมื่อเกิดข้อผิดพลาดและยังให้การควบคุมสัญญาณเตือนระยะไกลพร้อมกัน
แหล่งกำเนิดสินค้า: ตงกวน
การรับรองคุณสมบัติ: CE, FCC, ROHS, รายงานการทดสอบผลิตภัณฑ์, Pacific Product Insurance เป็นต้น
มาตรฐานการทดสอบ: IEC 61643-1:2005;GB 18802.1-2011 อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ (SPD) ส่วนที่ 1 อุปกรณ์ป้องกันไฟกระชากสำหรับข้อกำหนดด้านประสิทธิภาพของระบบจำหน่ายไฟฟ้าแรงต่ำและวิธีการทดสอบ
ขอบเขตการใช้งาน:
ผลิตภัณฑ์นี้เป็นอุปกรณ์ป้องกันไฟกระชากแบบพิเศษสำหรับระบบ DC เหมาะสำหรับระบบจ่ายไฟ 12V DC
|
แบบอย่าง
|
OBV10-I-50 |
|
การจำแนก IEC
|
ชั้นII |
|
เครือข่าย DC Un (50/60Hz)(V)
|
220V DC |
|
แม็กซ์แรงดันใช้งานต่อเนื่อง Uc (V)
|
350 DC |
|
กระแสไฟตกปกติใน (kA)
|
20kA |
|
แม็กซ์กระแสไฟออก (8/20us) Imax (kA)
|
40kA |
|
ระดับการป้องกันแรงดันไฟฟ้าขึ้น (kV)
|
≤1.4kV |
|
แม็กซ์ฟิวส์สำรอง (A)
|
35A กระแสตรง (gG) |
|
เวลาตอบสนอง tA
|
≤25ns |
|
ความสามารถในการทนต่อไฟฟ้าลัดวงจร
|
300A |
|
อุณหภูมิในการทำงาน
|
-40°C∼+85°C |
|
ความชื้นสัมพัทธ์
|
≤95% (25°C) |
|
แม็กซ์พื้นที่หน้าตัดของเส้นลวด
|
สายหลายเส้น 25mm2 |
|
ขนาด (1P) (กว้าง * ยาว * สูง) (มม.)
|
18X90X62 |
|
การติดตั้ง
|
ราง DIN 35mm |
|
ระดับการป้องกัน
|
IP 20 |
|
วัสดุตัวเรือน
|
PBT |
|
คะแนนสารหน่วงไฟ
|
UL 94 V-0 |
|
ความจุของการติดต่อสัญญาณระยะไกล
|
250VAC/0.5A 30VDC/3A |
|
พื้นที่หน้าตัดสูงสุดของสายไฟสำหรับการส่งสัญญาณระยะไกล
|
สายแบบหลายเกลียวขนาด 1.5 มม.²/สายเดี่ยว |
|
ตัวบ่งชี้สถานะ
|
ปกติ: สีเขียว ความผิดปกติ: สีแดง |
|
การปฏิบัติตามมาตรฐาน
|
EN50539-11 IEC61643-31 GB/T 18802.31 |
ความปลอดภัยระยะห่างทางไฟฟ้าที่กว้างมากและระยะคืบคลาน แรงดันสูง ทนต่อแรงดันไฟฟ้า ตอบสนองความต้องการใช้พื้นที่ในระดับความสูงที่สูง
ไม่พิจารณากระแสโหลดปลั๊กแอนด์ดึงออก ชาร์จแทน ดูแลรักษาง่าย เทคโนโลยีวงจรควบคุมอุณหภูมิในตัว ประสิทธิภาพความปลอดภัยสูง ไม่มีหลังจากไหล
ระบุว่าสีเขียวของหน้าต่างเป็นเรื่องปกติ และสีแดงใดๆ บ่งชี้ถึงความล้มเหลวแยกแยะได้ง่ายและชัดเจน
อินเทอร์เฟซการตรวจสอบระยะไกลที่เป็นตัวเลือกสามารถใช้สำหรับการตรวจสอบระยะไกลได้
แรงดันไฟฟ้าทำงานสูง การไหลผ่านสูง ประสิทธิภาพความปลอดภัยสูง และความเสถียรสูง
