แรงดันไฟฟ้าชั่วคราวประเภท 2 อุปกรณ์ป้องกันไฟกระชาก PBT วัสดุ IP20 Finger Safe Design
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน ประเทศจีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | CE / SGS / ISO9001 |
| หมายเลขรุ่น: | OBV5-C40 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 200 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | แพคเกจการส่งออก / เจรจา |
| เวลาการส่งมอบ: | 5-15 วันหลังจากชำระเงิน |
| เงื่อนไขการชำระเงิน: | T/T, L/C, Western Union |
| สามารถในการผลิต: | 60000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | ป้องกันไฟกระชาก | วัสดุ: | PBT/ไนลอน/VDR |
|---|---|---|---|
| เสาจำนวน: | 1P,2P,3P,4P,(+NPE) | สี: | สีขาว |
| Uc: | 220/275/320/385/420/440V | การรับรองCE,CQC: | CE / CQC / SGS |
| การทำงาน: | ป้องกันฟ้าผ่าสำหรับแรงดันไฟฟ้าต่ำ | ||
| เน้น: | ตัวป้องกันไฟกระชากแรงดันไฟกระชากชั่วคราว PBT,ตัวป้องกันไฟกระชากแบบปลอดภัย IP20 นิ้วชนิดที่ 2,ตัวป้องกันไฟกระชาก PBT ชนิดที่ 2 |
||
รายละเอียดสินค้า
อุปกรณ์ป้องกันฟ้าผ่า / อุปกรณ์ป้องกันไฟกระชากประเภทที่ 2 ที่เชื่อมต่อได้
หลักการทั่วไปของการป้องกันฟ้าผ่าคือ:
(1) ใช้อุปกรณ์ป้องกันภายนอกเพื่อนำกระแสฟ้าผ่าส่วนใหญ่ไปสู่การปล่อยใต้ดิน
(2) ใช้ตัวป้องกันแรงดันไฟเกินเพื่อป้องกันคลื่นแรงดันไฟเกินที่นำมาใช้กับสายไฟ สายดาต้า และสายสัญญาณ (การป้องกันภายใน)
(3) ใช้ตัวป้องกันแรงดันไฟเกินเพื่อจำกัดแอมพลิจูดของแรงดันไฟกระชากบนอุปกรณ์ที่ได้รับการป้องกัน
(4) ใช้ photoelectric isolator เพื่อแยกอินเทอร์เฟซ RS232 ระหว่างการสื่อสารและ RTU เพื่อหลีกเลี่ยงการเชื่อมต่อทางไฟฟ้าของอุปกรณ์เชื่อมต่อ
วิธีการและเทคนิคทั่วไปในการป้องกันฟ้าผ่า:
(1) จัดทำชุดสายพานป้องกันฟ้าผ่าสำหรับอาคารที่ดีและตาข่ายป้องกันฟ้าผ่า และต่อสายดินพร้อมกับเหล็กเส้นหลัก
(2) ควรวางอุปกรณ์ภายนอก (เสาอากาศ ฯลฯ) ภายในช่วงมุมป้องกันของตาข่ายป้องกันฟ้าผ่าของอาคารให้มากที่สุด:
(3) ใช้มาตรการต่อสายดินร่วมกัน
(4) ติดตั้งอุปกรณ์ป้องกันฟ้าผ่าพิเศษที่มีประสิทธิภาพที่เชื่อถือได้ที่ทางเข้าและทางออกของสายไฟ สัญญาณ หรือสายข้อมูล
(5) อุปกรณ์ในร่มควรเก็บให้ห่างจากตัวนำฟ้าผ่าให้มากที่สุด
(6) การเดินสายไฟภายในอาคาร รวมถึงสายส่งทุกประเภท ควรลดลูปให้น้อยที่สุด และเป็นการดีที่สุดที่จะเพิ่มสายป้องกันและกราวด์ที่ปลายทั้งสองข้าง

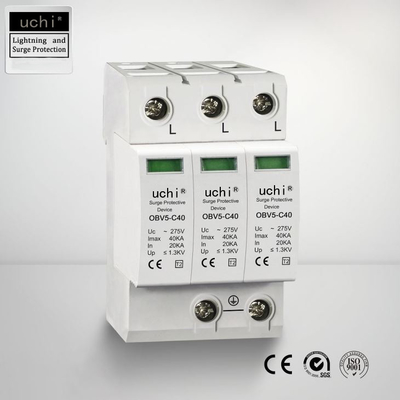

OBV5-C40
อุปกรณ์ป้องกันไฟกระชาก OBV5-C40-LT ตรงตามข้อกำหนดประเภท 2 ตามมาตรฐาน IEC 61643-11อุปกรณ์เหล่านี้ปกป้องระบบผู้ใช้ไฟฟ้าแรงดันต่ำจากแรงดันไฟเกินทุกประเภท และมีจำหน่ายในรุ่นขั้วเดี่ยวถึงสี่ขั้วการใช้วาริสเตอร์ประสิทธิภาพสูงช่วยให้มีเวลาตอบสนองที่รวดเร็วและระดับการป้องกันต่ำ โดยไม่มีกระแสไฟตามสายใดๆหากสถานการณ์ไม่แน่นอนและมีความเสี่ยงที่จะเกิดไฟไหม้จากการโอเวอร์โหลด ชุดตัดไฟภายในจะตัดการเชื่อมต่อตัวดักจับจากแหล่งจ่ายไฟหลัก หากจำเป็นนอกจากนี้รหัส QR ที่พิมพ์บนตัวจับช่วยให้เกิดความระส่ำระสายนอกจากนี้ รหัส QR ที่พิมพ์บนตัวดักจับยังช่วยให้เข้าถึงคำแนะนำในการติดตั้งออนไลน์ได้โดยตรง
พารามิเตอร์ทางเทคนิค
| รุ่น: OBV5-C40 | |||
| แรงดันไฟ AC ต่อเนื่องสูงสุด | Uc | วี | 275/320/385/440 |
| SPD ถึง EN 61643-11 | ประเภท 2 | ||
| SPD เป็น IEC 61643-1 | ชั้นII | ||
| กระแสไฟที่กำหนด (8/20< s) | ใน | คะ | 20 |
| กระแสไฟสูงสุด (8/20< s) | ไอแมกซ์ | คะ | 40 |
| ระดับการป้องกันแรงดันไฟฟ้า | ขึ้น | kV | < 1,3/1,5/1,8/2,0 |
| เวลาตอบสนอง | tA | น | < 25 |
| ฟิวส์สำรองสูงสุด | อา | 125 | |
| ช่วงอุณหภูมิ | เ | ℃ | -40℃~+85℃ |
| ระดับการป้องกัน | IP 20 | ||
| แม็กซ์หน้าตัดสายเคเบิลมีความยืดหยุ่น (ลวดละเอียด) | มม² | 25 | |
| แม็กซ์สายเคเบิลหน้าตัดแบบแข็ง (สายเดี่ยว/หลายสาย) | มม² | 35 | |
คุณสมบัติ&ประโยชน์
1, ปกป้องระบบไฟฟ้าและอุปกรณ์ไฟฟ้าที่โหลดจากฟ้าร้องและแรงดันเกินทันที
2, ป้องกันการส่งสัญญาณอีเธอร์เน็ตด้วยวงจรจ่ายไฟ AC 48V DC / 34V ต่อต้าน
ไฟกระชากที่เกิดจากฟ้าผ่า
3, การป้องกันไฟกระชากที่เพิ่มขึ้น
4 สำหรับติดตั้งบนราง DIN 35 มม. ตามมาตรฐานตามมาตรฐาน EN 60715
5 สามารถมั่นใจได้ว่าอุปกรณ์ทำงานได้อย่างถูกต้อง
· ติดตั้งง่ายหรือติดตั้งเพิ่มเติม
· ติดตั้งราง Din ได้
·การออกแบบที่ไม่ปลอดภัย / ป้องกันตัวเองตัวบ่งชี้ระยะไกล (อุปกรณ์เสริม) พร้อมหน้าสัมผัส 3pin NO/NC
·การออกแบบที่ปลอดภัยด้วยนิ้ว IP20
ตัวบ่งชี้ที่มองเห็นได้
· รอยเท้าขนาดเล็ก
แอปพลิเคชัน
●จำหน่ายไฟฟ้ากระแสสลับ/กระแสตรง
●อุปกรณ์จ่ายไฟ
●ระบบอัตโนมัติทางอุตสาหกรรม
●โทรคมนาคม
●ระบบควบคุมมอเตอร์
●แอปพลิเคชัน PLC
●อุปกรณ์ถ่ายโอนพลังงาน
●การใช้งานระบบปรับอากาศ
● ไดรฟ์ AC
●ระบบ UPS
●ระบบรักษาความปลอดภัย
●ไอที/ดาต้าเซ็นเตอร์
คนอื่น
พารามิเตอร์เทคโนโลยี SPD (หมายเหตุ: ตามความต้องการของผู้ใช้สามารถปรับแต่งได้ Uc = 140V, 440V, 550V, ช่วงแรงดันไฟฟ้าของช่วง SPD):
| ประเภทหมายเลข | แรงดันไฟฟ้า (V) Un | แรงดันต่อเนื่อง Uc(V~) | กระแสไฟขาออกมาตรฐาน (KA) | กระแสไฟสูงสุด | ระดับการป้องกัน (KA~) | เวลาตอบสนอง (ns) |
| DGM1(2)-D5 | 220/380 | 275/320 | 5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1.6 | |||
| DGM1(2)-C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2.4 | |||
| DGM(4)-B60 | 60 | 100 | 2.8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
แรงดันไฟกระชากชั่วคราว lv สายไฟ
แรงดันไฟเกินชั่วคราวคือแรงดันไฟกระชากที่สูงถึงสิบกิโลโวลต์โดยมีระยะเวลาเป็นไมโครวินาที แม้จะมีระยะเวลาสั้น แต่ปริมาณพลังงานที่สูงอาจทำให้เกิดปัญหาร้ายแรงกับอุปกรณ์ที่เชื่อมต่อกับสาย ตั้งแต่อายุก่อนกำหนดจนถึงการทำลาย ทำให้เกิดการหยุดชะงักของการบริการและการสูญเสียทางการเงิน ไฟกระชากประเภทนี้อาจมีสาเหตุหลายประการ รวมถึงฟ้าผ่าในชั้นบรรยากาศที่กระทบกับอุปกรณ์ป้องกันภายนอก (แท่งฟ้าผ่า) โดยตรงบนอาคารหรือสายส่ง หรือการเหนี่ยวนำที่เกี่ยวข้องของสนามแม่เหล็กไฟฟ้าบนตัวนำโลหะ
สายกลางแจ้งและสายที่ยาวกว่าเป็นพื้นที่ที่เปิดรับแสงได้มากที่สุด ซึ่งมักจะได้รับการเหนี่ยวนำในระดับสูง
นอกจากนี้ยังเป็นเรื่องปกติสำหรับปรากฏการณ์ที่ไม่เกี่ยวกับสภาพอากาศ เช่น การสลับศูนย์กลางของหม้อแปลงไฟฟ้า หรือการตัดการเชื่อมต่อของมอเตอร์หรือโหลดอุปนัยอื่นๆ เพื่อทำให้แรงดันไฟฟ้าพุ่งสูงขึ้นในสายที่อยู่ติดกัน
แม้ว่าจะมีการเหนี่ยวนำกระแสไฟที่ต่ำกว่า แต่ผลกระทบที่เกิดขึ้นนั้นเท่าเทียมกันหรือทำลายล้างมากกว่า เนื่องจากความไวที่มากขึ้นของอุปกรณ์อิเล็กทรอนิกส์ที่เชื่อมต่อกับสายสื่อสาร (โทรศัพท์ อีเธอร์เน็ต R ฯลฯ)
ความสำคัญของการเชื่อมต่อภาคพื้นดิน
อุปกรณ์ป้องกันแรงดันไฟเกิน (SPD) จะเบี่ยงเบนพลังงานส่วนเกินลงสู่พื้น ดังนั้นการจำกัดแรงดันไฟสูงสุดให้เป็นค่าที่ยอมรับได้สำหรับอุปกรณ์ไฟฟ้าที่เชื่อมต่อ
การต่อกราวด์ในสภาพที่เพียงพอจึงเป็นส่วนสำคัญในการป้องกันแรงดันไฟเกิน การตรวจสอบสภาพการเชื่อมต่อกราวด์รับประกันการทำงานที่เหมาะสมของอุปกรณ์ป้องกันไฟกระชาก
การป้องกันภายนอก (สายล่อฟ้า ESE และการฟาราไดเซชั่น)ระบบสำหรับป้องกันฟ้าผ่าโดยตรง สิ่งเหล่านี้จับฟ้าผ่าภายในพื้นที่คุ้มครองและนำไปสู่พื้นดินอย่างปลอดภัยในลักษณะควบคุมการป้องกันภายใน (อุปกรณ์ป้องกันไฟกระชากความถี่สูงและอุปกรณ์ป้องกันไฟกระชาก)อุปกรณ์ที่ออกแบบมาเพื่อป้องกันผลกระทบของแรงดันไฟเกินในอุปกรณ์ที่เชื่อมต่อกับระบบจ่ายไฟและ/หรือเครือข่ายการสื่อสาร ระบบสายดิน (การตรวจสอบการต่อลงดินและฉนวน) ระบบที่ยอมให้กระแสไฟในชั้นบรรยากาศกระจายสู่พื้นความจำเป็นในการตรวจสอบระบบสายดิน CUAJE นำเสนอผลิตภัณฑ์ที่หลากหลายสำหรับแต่ละระบบเหล่านี้นอกจากนี้ยังพัฒนาผลิตภัณฑ์ที่กำหนดเอง ให้คำแนะนำและบริการให้คำปรึกษาและบริการหลังการขายที่ดีที่สุด
ก่อนอื่น คุณต้องพิจารณาว่าระบบจำหน่ายไฟฟ้าของคุณเป็นอย่างไร ไม่ว่าจะเป็นระบบ TT, TN หรือ ITหลังจากกำหนดระบบจำหน่ายไฟฟ้าแล้ว คุณสามารถเลือกโหมดการป้องกันและวิธีการเดินสายของอุปกรณ์ป้องกันฟ้าผ่าเพื่อเลือกอุปกรณ์ป้องกันฟ้าผ่าที่เหมาะสม
ตัวอย่างเช่น TN-C ใช้อุปกรณ์ป้องกันฟ้าผ่า 3P, TN-S ใช้ 4P, TT ใช้ 3P+N เป็นต้น
ถาม: ฉันขอตัวอย่างได้ไหม
ตอบ: ได้ ยินดีต้อนรับคำสั่งซื้อตัวอย่าง
ถาม: ฉันสามารถใช้โลโก้หรือการออกแบบของตัวเองกับสินค้าได้หรือไม่?
ตอบ: ได้ มีโลโก้และการออกแบบที่กำหนดเองสำหรับการผลิตจำนวนมาก
ถาม: เวลาในการจัดส่งคืออะไร?
A: 3 วันสำหรับตัวอย่าง 7-15 วันสำหรับการผลิตจำนวนมาก
ถาม: เงื่อนไขการชำระเงินคืออะไร?
A: T/T, L/C ที่เห็น เวสต์ยูเนียน Paypal ฯลฯ
