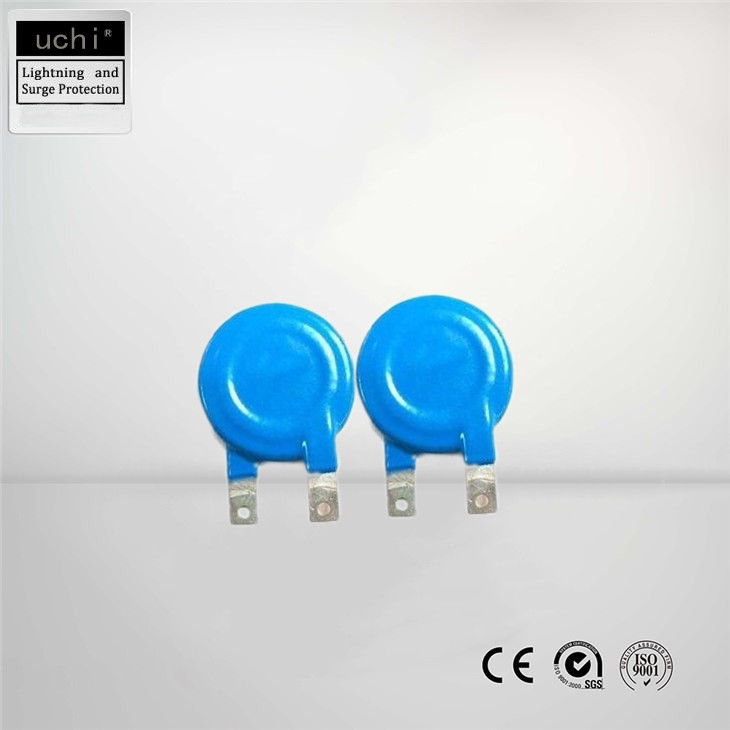

วาริสเตอร์พลังงานสูง 53D, วาริสเตอร์ออกไซด์ของโลหะ TRIAC Semiconductor Protection
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน ประเทศจีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | CE / SGS / ISO9001 |
| หมายเลขรุ่น: | OBV-53D |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000 ชิ้น |
|---|---|
| ราคา: | Negotiable |
| เวลาการส่งมอบ: | 2 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
| สามารถในการผลิต: | 100,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| รายละเอียดการบรรจุ: | จำนวนมาก | ชื่อ: | วาริสเตอร์พลังงานสูง 53D |
|---|---|---|---|
| ใน: | 30KA/35KA | ไอแมกซ์: | 60KA/70KA |
| รูปร่าง: | แผ่นดิสก์ Radial ตะกั่ว | วาริสเตอร์ประเภท: | วาริสเตอร์โลหะออกไซด์ |
| ช่วงอุณหภูมิ: | -40℃~+85℃ | AC: | 130V-1000V |
| แอปพลิเคชัน: | อุปกรณ์ไฟฟ้าอุตสาหกรรมและผู้บริโภค | ||
| แสงสูง: | วาริสเตอร์พลังงานสูง 53D,วาริสเตอร์โลหะออกไซด์,วาริสเตอร์พลังงานสูง TRIAC |
||
รายละเอียดสินค้า
วาริสเตอร์พลังงานสูง 53D, วาริสเตอร์ออกไซด์ของโลหะสำหรับอุปกรณ์ไฟฟ้าอุตสาหกรรมและผู้บริโภค
รหัสหมายเลขชิ้นส่วนสำหรับ “UCHI ”
| ขนาด | MAX | d | d-1(±0.1) | อา | A-1 | K | |
| ดี | ชม | ||||||
| 14D | 16.5 | 21.0 | 0.8 | 7.5±1.0 | ≦3.0 | ||
| 20D | 21.0 | 26.0 | 1.0 | 10±1.0 | ≦3.0 | ||
| 25D | 26.0 | 31.0 | 1.0 | 10±1.0 | ≦3.0 | ||
| 32D | 35.0 | 40.0 | 7×0.5 | 1.5 | 25.4±1.0 | 25.4±1.0 | ≦5.0 |
| 40D | 42.0 | 48.0 | 7×0.5 | 1.5 | 25.4±1.0 | 25.4±1.0 | ≦5.0 |
| 53D | 56.0 | 61.0 | 9.6×0.7 | 25.4±1.0 | ≦5.0 | ||
| 20S / 22L | 22.0 | 25.0 | 4×0.3 | 1.0 | 22±1.0 | 10±1.0 | ≦3.0 |
| 22S | 28.0 | 28.0 | 4×0.4 | 1.0 | 22±1.0 | 10±1.0 / 12.5±1.0 | ≦5.0 |
| 30S | 35.0 | 28.0 | 4×0.5 | 1.5 | 22±1.0 / 25.4±1.0 | 22±1.0 | ≦5.0 |
| 34L | 33.0 | 38.0 | 6×0.5 / 7×0.5 | 1.5 | 22±1.0 / 25.4±1.0 | 22±1.0 | ≦5.0 |
| 34S | 36.0 | 40.0 | 6×0.5 / 7×0.5 | 1.5 | 22±1.0 / 25.4±1.0 | 22±1.0 | ≦5.0 |
| 34R | 36.0 | 40.0 | 6×0.5 / 7×0.5 | 22±1.0 / 25.4±1.0 | |||
| 34Z | 41.0 | 40.0 | 7×0.5 | 25.4±1.0 | ≦5.0 | ||
UCHI.53DSpecication
วาริสเตอร์พลังงานสูง (MOV) ได้รับการออกแบบสำหรับการใช้งานที่หลากหลายUCHI® ขอเสนอวาริสเตอร์ประเภท 1 (คลาส I) ที่บางที่สุดและวาริสเตอร์ประเภท 2 (คลาส II) คุณภาพสูงพร้อมความสามารถของ Imax สูงสุดในตลาด
ผลิตภัณฑ์ประเภทเคลือบอีพ็อกซี่เป็นวาริสเตอร์โลหะออกไซด์สำหรับงานหนักที่ออกแบบมาสำหรับงานอุตสาหกรรมและ SPD เป็นหลักเป็นเวอร์ชันที่มีเส้นผ่านศูนย์กลางใหญ่กว่าของส่วนประกอบแผ่นดิสก์วาริสเตอร์โลหะออกไซด์ทั่วไปพวกเขาสามารถมีหน้าจอแสดงค่าน้ำหนักแบบแข็งมาตรฐานจาก UCHI® หรือสามารถออกแบบเองได้เพื่อตอบสนองความต้องการของลูกค้าในการจัดการกระแสไฟและพลังงานสูง ซึ่งอำนวยความสะดวกในการติดตั้งบนแผงวงจรพิมพ์ซีรีย์เคลือบอีพ็อกซี่ให้การป้องกันไฟกระชากที่ดีเยี่ยมสำหรับใช้ในอุปกรณ์ไฟฟ้าอุตสาหกรรมและสำหรับผู้บริโภค การจ่ายไฟ อุปกรณ์ควบคุม ระบบความปลอดภัย/สัญญาณเตือนไฟไหม้ อุปกรณ์รางรถไฟ สวิตช์บอร์ด คอมพิวเตอร์ โทรคมนาคม แหล่งจ่ายไฟ และระบบควบคุมมอเตอร์
| ขีดสุด | แรงดันวาริสเตอร์ | หนีบ | แรงดันไฟฟ้า | ขีดสุด | ขีดสุด | ทั่วไป | |||||
| แบบอย่าง | อนุญาต | แรงดันไฟฟ้า | กระแสสูงสุด | พลังงาน | ความจุ | ||||||
| ตัวเลข | แรงดันไฟฟ้า | (สูงสุด) | (8/20μs) | (จูล) | (อ้างอิง) | ||||||
| Ф 53 มม. | ACrms | กระแสตรง | V1.0mA (วี) | VC | IP | อ้างอิง | ใน.10 ครั้ง | ฉันแม็กซ์ | 10/1000 | @ 1KHz | |
| ( วี ) | ( วี ) | นาที | สูงสุด | ( วี ) | ( ก ) | ( วี ) | ( กา ) | μs | ( พี เอฟ ) | ||
| 53D201K | 130 | 170 | 185 | 225 | 340 | 500 | เอซี 125 | 30 | 60 | 600 | 12000 |
| 53D221K | 140 | 180 | 198 | 242 | 360 | 500 | 675 | 11400 | |||
| 53D241K | 150 | 200 | 216 | 264 | 395 | 500 | 720 | 10060 | |||
| 53D271K | 175 | 225 | 243 | 297 | 455 | 500 | 810 | 9080 | |||
| 53D301K | 190 | 250 | 270 | 330 | 500 | 500 | 900 | 8030 | |||
| 53D331K | 210 | 275 | 297 | 363 | 550 | 500 | AC 250 | 35 | 70 | 990 | 7400 |
| 53D361K | 230 | 300 | 324 | 396 | 595 | 500 | โทรศัพท์ | 1120 | 6680 | ||
| 53D391K | 250 | 320 | 351 | 429 | 650 | 500 | ทดสอบ | 1250 | 6250 | ||
| 53D431K | 275 | 350 | 387 | 473 | 710 | 500 | AC 250 | 1380 | 5250 | ||
| 53D471K | 300 | 385 | 423 | 517 | 775 | 500 | 1500 | 5125 | |||
| 53D511K | 320 | 415 | 459 | 561 | 845 | 500 | 1590 | 4720 | |||
| 53D561K | 350 | 460 | 504 | 616 | 925 | 500 | 1725 | 4360 | |||
| 53D621K | 385 | 505 | 558 | 682 | 1025 | 500 | พ.ศ. 2423 | 3920 | |||
| 53D681K | 420 | 560 | 612 | 748 | 1120 | 500 | พ.ศ. 2423 | 3560 | |||
| 53D751K | 460 | 615 | 675 | 825 | 1240 | 500 | 1920 | 3240 | |||
| 53D781K | 485 | 640 | 702 | 858 | 1290 | 500 | 2025 | 3120 | |||
| 53D821K | 510 | 670 | 738 | 902 | 1355 | 500 | AC 380 หรือ G | 30 | 60 | 2100 | 2940 |
| 53D911K | 550 | 745 | 819 | 1001 | 1500 | 500 | 2215 | 2670 | |||
| 53D951K | 575 | 760 | 855 | 1045 | 1570 | 500 | 2230 | 2550 | |||
| 53D102K | 625 | 825 | 900 | 1100 | 1650 | 500 | 2325 | 2400 | |||
| 53D112K | 680 | 895 | 990 | 1210 | 1815 | 500 | 2550 | 2200 | |||
| 53D122K | 750 | 980 | 1150 | 1320 | 1980 | 500 | 2625 | 2020 | |||
| 53D142K | 850 | 1120 | 1315 | 1540 | 2310 | 500 | 30 | 60 | 2625 | 1730 | |
| 53D162K | 1000 | 1320 | 1550 | 1760 | 2640 | 500 | 3000 | 1500 | |||
| แรงดันหนีบ ±10 %(V) | ||||||
| 3KA | 10KA | 20KA | 30KA | 50KA | 60KA | |
| 53D241K | 410 | 495 | 560 | 610 | 700 | 760 |
| 53D431K | 700 | 850 | 950 | 1050 | 1200 | 1300 |
| 53D511K | 820 | 960 | 1100 | 1220 | 1300 | 1450 |
| 53D621K | 950 | 1150 | 1270 | 1385 | 1480 | 1600 |
| 53D911K | 1400 | 1690 | พ.ศ. 2408 | 2030 | 2175 | 2350 |
| 53D112K | 1685 | 2040 | 2250 | 2460 | 2625 | 2840 |
| ความปลอดภัย | |||
| UL1449 | ครั้งที่ 2 | 201K-142K | พีซี |
| UL1449 | ครั้งที่ 3 | 201K-112K | ประเภท 3 |
| UL1449 | ครั้งที่ 3 | 201K-142K | ประเภท 1 |
| CUL | ครั้งที่ 3 | ไม่มี | |
| CSA | ไม่มี | ||
| VDE | ไม่มี | ||
มีให้ในรูปแบบแผ่นดิสก์สำหรับการบรรจุที่ไม่ซ้ำกันโดยวาริสเตอร์ดิสก์พลังงานสูง (MOV) สำหรับการใช้งานพิเศษ ลูกค้า
ตัวเลือกการตกแต่งอิเล็กโทรดที่บัดกรีได้
อาจใช้หน้าสัมผัสแรงดันและ/หรือการวางซ้อนดิสก์
ฉนวนหุ้มฉนวนที่มีอยู่
ไม่มีการลดทอนอุณหภูมิแวดล้อมสูงสุด 85ºC
แอปพลิเคชั่น
การป้องกันทรานซิสเตอร์ ไดโอด หรือสารกึ่งตัวนำ TRIAC
อุปกรณ์ป้องกันไฟกระชากในอุปกรณ์อิเล็กทรอนิกส์
อุปกรณ์ป้องกันไฟกระชากในเครื่องใช้ไฟฟ้าภายในบ้าน เครื่องใช้แก๊สและปิโตรเลียม
การดูดซับไฟกระชากของรีเลย์และวาล์วแม่เหล็กไฟฟ้า
(1).ทรานซิสเตอร์, IC, SCR และองค์ประกอบสวิตชิ่งเซมิคอนดักเตอร์และอุปกรณ์อิเล็กทรอนิกส์และไฟฟ้าที่หลากหลายของแรงดันไฟฟ้า
การป้องกัน
(2) การดูดซับไฟกระชากของเครื่องใช้ในบ้านและการป้องกันแรงดันไฟเกิน
(3) การดูดซับกระแสไฟกระชากอุตสาหกรรม
(4) เพื่อกำจัดไฟฟ้าสถิตและสัญญาณรบกวน
(5) การดูดซับไฟกระชากของรีเลย์และโซลินอยด์วาล์ว
(6).การป้องกันแรงดันไฟเกินของสวิตช์รั่ว
เจ้าของที่ดินทั้งหมดโทรศัพท์สวิตช์ควบคุมโปรแกรมและการป้องกันฟ้าผ่าและการป้องกันแรงดันไฟฟ้าเกินของการสื่อสาร
อุปกรณ์
