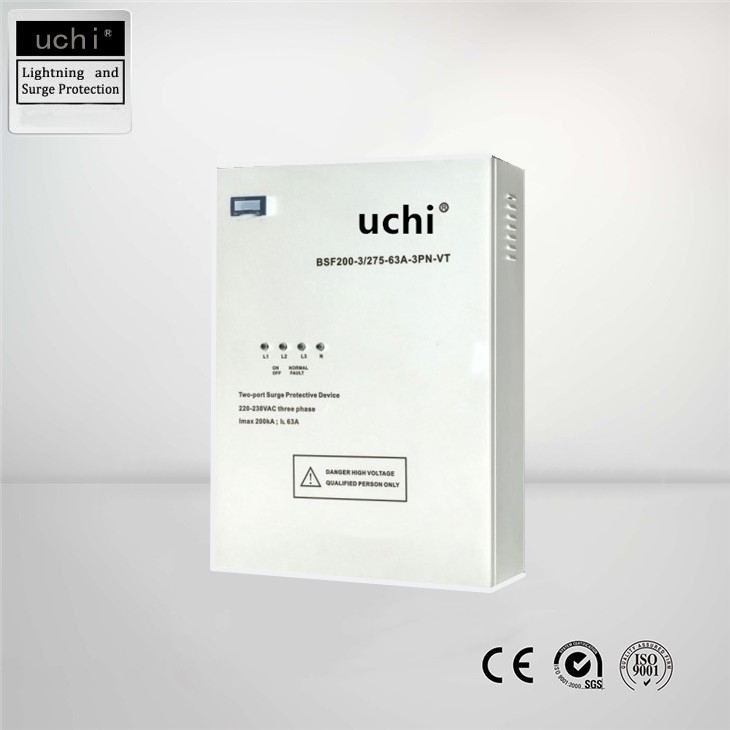

ตัวป้องกันกล่องไฟกระชาก AC 180V Imax 200kA การเชื่อมต่อสายไฟ 350x260x130mm
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน ประเทศจีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | CE / ISO9001 / FCC / SGS |
| หมายเลขรุ่น: | กล่องป้องกันฟ้าผ่า Power |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น / ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | แพคเกจการส่งออก |
| เวลาการส่งมอบ: | 8 - 15 วันหลังจากชำระเงิน |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
| สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| AC: | 180V/320V | ระดับการป้องกันขึ้น: | 1.5KV |
|---|---|---|---|
| กระแสไฟที่กำหนดใน (8/20μs): | 50kA | กระแสไฟสูงสุด Imax (8/20μs): | 50kA หรือ 200kA |
| การรับประกันสินค้า: | 1 ปี | แอปพลิเคชัน: | ระบบพลังงานแสงอาทิตย์ , อุตสาหกรรม |
| แสงสูง: | ตัวป้องกันกล่องไฟกระชาก AC 180V,ตัวป้องกันกล่องไฟกระชาก 200kA,กล่องต่อสายไฟขนาด 350x260x130 มม |
||
รายละเอียดสินค้า
กล่องป้องกันฟ้าผ่า AC 180V / 320V สำหรับระบบไฟฟ้าพลังงานแสงอาทิตย์ Industrial
| หมวดหมู่สินค้า(GB/IEC) | คลาส I+II/ ประเภท 1+2 | |||
| โหมดการป้องกัน | โหมดการป้องกันเต็มรูปแบบ | |||
| เทคโนโลยีผลิตภัณฑ์ | เทคโนโลยี ESG (ก่อนเวที) + เทคโนโลยี VTD (หลังเวที);เทคโนโลยีตัวกรอง LC;เทคโนโลยีการเดินทางด้วยความร้อนชุดป้องกันกระแสเกินในตัว | |||
| ระบบจำหน่ายไฟฟ้าที่ใช้งานได้ | Un | 120/208V ถึง 127/220V สามเฟส (TN/TT) | 220/380V ถึง 277/480V สามเฟส (TN/TT) | |
| แรงดันไฟฟ้าทำงานที่ยั่งยืนสูงสุด (AC) | Uc | 180V | 320V | |
| จัดอันดับโหลดปัจจุบัน | IL | 400A | ||
| กระแสไฟที่กำหนด | ใน | 50kA (8/20μs) | ||
| ความสามารถในการป้องกันไฟกระชากก่อนเวที | LN | Iimp: 50kA (10/350μs), Imax: 150kA (8/20μs) | ||
| N-PE | Iimp: 100kA (10/350μs), Imax: 200kA (8/20μs) | |||
| ความสามารถในการป้องกันไฟกระชากระดับหลัง | LN | ไอแมกซ์ | 50kA (8/20μs) | |
| ความจุของไฟกระชาก (แต่ละเฟส) | ไอแมกซ์ | 200kA (8/20μs) | ||
| ระดับการป้องกันแรงดันไฟฟ้า | LN@6kV/3kA | VPR | ≤ 0.4kV | ≤ 0.5kV |
| LN@In(50kA, 8/20μs) | ขึ้น | ≤ 0.8kV | ≤ 1.0kV | |
| N-PE@1.2/50μs | ขึ้น | ≤ 1.0kV | ≤ 1.5kV | |
| ปัจจุบันทำงาน | IPE | <0.1mA | ||
| ความดันลดลง | < 2V, ที่พิกัดกระแสโหลด | |||
| โหมดทนต่อแรงดันไฟเกินชั่วคราว | Utov | 230V/120 นาที | 440V/120 นาที | |
ขอบเขตการใช้งาน:
กล่องป้องกันฟ้าผ่าระดับที่สองส่วนใหญ่ติดตั้งในการกระจายพลังงานบนพื้น การกระจายพลังงานในห้องคอมพิวเตอร์ และสภาพแวดล้อมอื่น ๆ เนื่องจากการป้องกันฟ้าผ่าระดับที่สองของระบบจำหน่ายไฟฟ้า ปล่อยไฟกระชากที่เหลือ และร่วมมือกับฟ้าผ่าระดับแรก กล่องป้องกันเพื่อให้เป็นไปตามข้อกำหนดการยอมรับการป้องกันฟ้าผ่าและความต้องการการป้องกัน
พารามิเตอร์หลัก:
แรงดันใช้งานต่อเนื่องสูงสุด Uc: 385VAC
กระแสไฟที่กำหนดใน (8/20μs): 20kA หรือ 40kA
กระแสไฟสูงสุด Imax (8/20μs): 40kA หรือ 80kA
ระดับการป้องกันขึ้น: 1.8kV หรือ 2.1kV
โหมดป้องกัน: สามเฟส 4P, เฟสเดียว 2P
ขนาดสินค้า: 350*260*130mm
รายละเอียดสินค้า:
ใช้ Class II SPD เพื่อรวมวงจร "3+1" เพื่อปกป้องอุปกรณ์ไฟฟ้าแรงต่ำจากความเสียหายจากไฟกระชาก ใช้ในระบบ TT ออกแบบตาม IEC61643-1/GB 18802.1
ตัวละครหลัก:
1. ไฟสีเขียวแสดงว่าปกติและไฟสีแดงแสดงว่ามีข้อผิดพลาดในการใช้งาน
2. เบรกเกอร์ในตัว และอุปกรณ์ตัดความร้อน เมื่อเกิดข้อผิดพลาด อุปกรณ์ตัดการเชื่อมต่อด้วยความร้อนจะตัด SPD ออกจากตาข่ายไฟ หน้าต่างสีเขียวจะเปลี่ยน
3. ฟังก์ชันตัวนับแรงกระตุ้น บันทึกเหตุการณ์ฟ้าผ่า
4. ขั้วต่อสายไฟภายนอก ง่ายต่อการเชื่อมต่อ เหมาะสำหรับงานภายในอาคาร
| พิมพ์ | BT 5L ซม. 275/40 4P | BT 5L ซม. 385/40 4P | BT 5L CM 275/40 3+1 | BT 5L CM 385/40 3+1 | |
| เลขที่ใบสั่งซื้อ | 840 883 | 840 887 | 840 884 | 840 888 | |
| แรงดันไฟกระแสสลับปกติ | UN | 230V/400V | 230V/400V | 230V/400V | 230V/400V |
| แรงดันไฟฟ้าที่กำหนด (แรงดันไฟกระแสสลับสูงสุดต่อเนื่อง) L/N | Uc | 275V | 385V | 275V | 385V |
| แรงดันไฟฟ้าที่กำหนด (แรงดันไฟกระแสสลับต่อเนื่องสูงสุด) N/PE | Uc | 275V | 385V | 255V | 255V |
| กระแสไฟที่กำหนด (8/20µs) L/N | ใน | 20KA | 20KA | 20KA | 20KA |
| กระแสไฟที่กำหนด (8/20µs) N/PE | ใน | 20KA | 20KA | 40KA | 40KA |
| แม็กซ์กระแสไฟดิสชาร์จ (8/20µs) L/N | ไอแมกซ์ | 40KA | 40KA | 40KA | 40KA |
| แม็กซ์กระแสไฟดิสชาร์จ (8/20µs) N/PE | ไอแมกซ์ | 40KA | 40KA | 65KA | 65KA |
| ระดับการป้องกันแรงดันไฟฟ้า L/N | ขึ้น | ≤1.25KV | ≤1.8KV | ≤1.25KV | ≤1.8KV |
| ระดับการป้องกันแรงดันไฟฟ้า N/PE | ขึ้น | ≤1.25KV | ≤1.8KV | ≤1.5KV | ≤1.5KV |
| ติดตามความสามารถในการดับไฟปัจจุบันที่ Uc (N/E) | IL | 100Arms | 100Arms | ||
| ช่วงอุณหภูมิในการทำงาน | -40℃…+80℃ | ||||
| พื้นที่หน้าตัด | แข็ง 25 มม. / ยืดหยุ่น 35 มม. 2 | ||||
| วัสดุหุ้ม | ตัวเรือนโลหะสีดำ (อะลูมิเนียมหล่อขึ้นรูป) | ||||
| มาตรฐานการทดสอบ | หลา/ที 1235.1;กิกะไบต์ 18802.1;IEC 61643-1 | ||||
| ใบรับรอง | CE (LVD, อีเอ็มซี) | ||||
