เครื่องใช้ไฟฟ้าในบ้าน Thermal Link GP 115C 3A 250Vac ทองแดงกระป๋อง 70mm
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน กวางตุ้ง จีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | UL cUL CCC TUV |
| หมายเลขรุ่น: | C3 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 ชิ้น |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | จำนวนมาก |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, PAYPAL, Western Union, Money Gram |
| สามารถในการผลิต: | 5000,000,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| โฮลดิ้งอุณหภูมิ (ไทย): | กระแสไฟ 168 ชม. | คุณสมบัติหลัก: | เป็นไปตามมาตรฐาน RoHS & REACH |
|---|---|---|---|
| แอปพลิเคชั่น: | โคมไฟ， หม้อแปลง， มอเตอร์， แบตเตอรี่， แหล่งจ่ายไฟแบบสวิตช์， เครื่องใช้ไฟฟ้าภายในบ้าน， | การปรับแต่ง: | Temp.Can อื่น ๆ สามารถปรับแต่งได้， สายไฟที่หุ้มฉนวน， ลวดทองแดงกระป๋องหรือสาย CP |
| ข้อมูลบรรจุภัณฑ์: | ขนาดกล่อง : 330 × 300 × 220 (มม.) | ความยาวรวม: | 70mm |
| แสงสูง: | TUV Thermal Link,250Vac Thermal Link,70mm Thermal Fuse |
||
รายละเอียดสินค้า

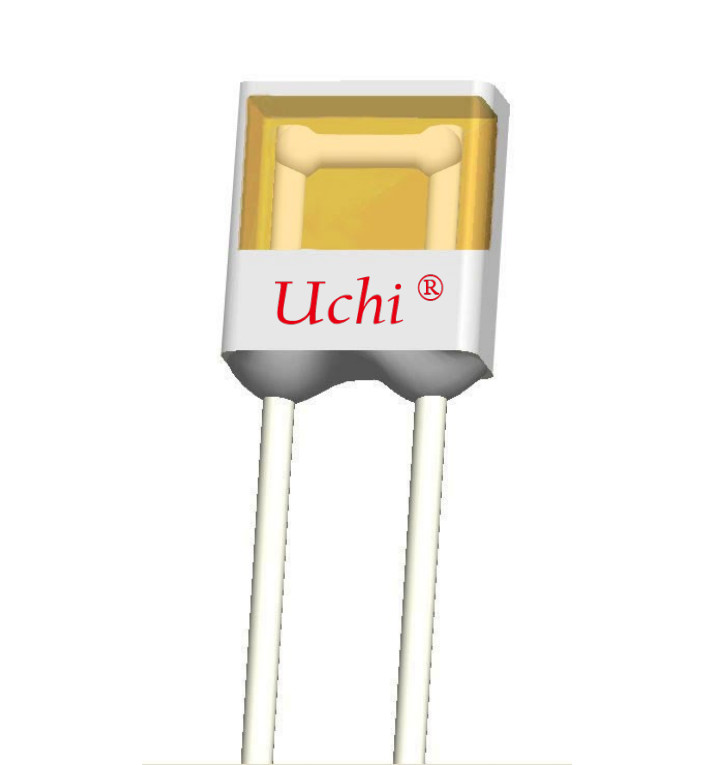

เครื่องใช้ไฟฟ้าในบ้าน Thermal-link Radial Shape GP C3 115 °C 3 A 250 Vac, Tinned Copper Wire, Total Length 70mm
| ไม่. | |||
| 1 | 2 | 3 | |
| ชื่อชิ้นส่วน | กรณี | ซีลแลนท์ | ลวดตะกั่ว |
| วัสดุ | กล่องพลาสติก | เคลือบหลุมร่องฟันอีพ็อกซี่ | ลวดทองแดงกระป๋อง |
| ขนาด (มม.) | |
|
หลี่ |
5.8±0.5 |
|
W |
5.8±0.5 |
|
ตู่ |
2.3±0.3 |
|
L1 |
70±2 |
|
d |
Φ0.54±0.05 |
|
F |
3.7±0.5 |
บัดกรี
ควรทำการบัดกรีภายใต้สภาวะการบัดกรีที่แสดงในตารางที่ 2
ตารางที่ 2 เวลาบัดกรี (s)
|
เรท การทำงาน อุณหภูมิ ตู่ฉ (℃) |
แม็กซ์เวลาบัดกรีที่อนุญาต |
อุณหภูมิการบัดกรี (℃) |
แสดง |
||
| ความยาวของลวดตะกั่ว (L) | |||||
| 10 มม. | 20 มม. | 30 มม. | |||
| 76~101 | 1a | 2 | 3 |
400 |
|
| 102~115 | 1a | 2 | 3 | ||
| 116~135 | 1a | 3 | 5 | ||
|
136-150 |
3 | 5 | 5 | ||
| 151~221 | 4 | 6 | 7 | ||
|
จำเป็นต้องมีฟิกซ์เจอร์ตัวระบายความร้อนเสริมเพื่อหลีกเลี่ยงการตัด Thermal-link ออกโดยไม่คาดคิด |
|||||
การเชื่อมต่อทางกล
โลดโผน
เหมาะสำหรับเส้นผ่านศูนย์กลางลวดตะกั่ว (d) ของ TCO ≥1.2 มม.
เลือกวัสดุโลดโผนที่มีความต้านทานขนาดเล็กและถูกตรึง
ควรใช้ตะกั่วแบบยืดหยุ่นหรือตะกั่วที่มีความต้านทานต่ำเพื่อตอกย้ำ TCO
ความต้านทานการสัมผัสควรน้อยที่สุด ความต้านทานการสัมผัสขนาดใหญ่จะทำให้อุณหภูมิสูงขึ้น TCO ทำงานล่วงหน้า
จีบ
เหมาะสำหรับลวดตะกั่วของ TCO คือ อิเล็กโทรดแบบแบน
เลือกวัสดุจีบที่มีความต้านทานขนาดเล็กและตรึงไว้
กระบวนการจีบเพื่อให้แน่ใจว่าตะกั่วจะไม่ถูกย้อนกลับ เรซินปิดผนึกจะไม่ถูกทำลาย
ความต้านทานการสัมผัสควรน้อยที่สุด ความต้านทานการสัมผัสขนาดใหญ่จะทำให้อุณหภูมิสูงขึ้น TCO ทำงานล่วงหน้า
โปรดดูข้อมูลจำเพาะ
