UL1434 CQC TUV การชดเชยอุณหภูมิที่ได้รับการรับรอง เทอร์มิสเตอร์ NTC MF12 MF11
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | SHIHENG |
| ได้รับการรับรอง: | UL,CQC,TUV |
| หมายเลขรุ่น: | MF11 MF12 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1000 ชิ้น |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | เป็นกลุ่ม |
| เวลาการส่งมอบ: | 2 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T / T, Western Union, MoneyGram, เพย์พาล |
| สามารถในการผลิต: | 1.5 พันล้านชิ้นต่อปี |
|
ข้อมูลรายละเอียด |
|||
| พิมพ์: | MF12 MF11 การชดเชยอุณหภูมิ เทอร์มิสเตอร์ NTC | มาตรฐานการทำงาน: | Q/320115SHD02-2014 |
|---|---|---|---|
| กำลังการผลิตประจำปี: | 1.5 พันล้านชิ้น | R25: | 5～500K โอห์ม |
| ค่าเผื่อความต้านทานที่กำหนด: | J-±5% K-±10% L-±15% M-±20% | B ค่าเผื่อ:: | ±10% |
| กำลังวัด: | ≤0.5mW | ค่าคงที่การกระจาย: | ≥4.5mW/°C |
| เวลาคงที่: | ≤30 วินาที | กำลังไฟ:: | 0.45W |
| ช่วงอุณหภูมิ: | -35°C ถึง 125°C | สี: | สีเขียวหรือสีดำ |
| แสงสูง: | เทอร์มิสเตอร์ NTC ที่ได้รับการรับรองจาก TUV,MF12 เทอร์มิสเตอร์ NTC,MF11 เทอร์มิสเตอร์ NTC |
||
รายละเอียดสินค้า

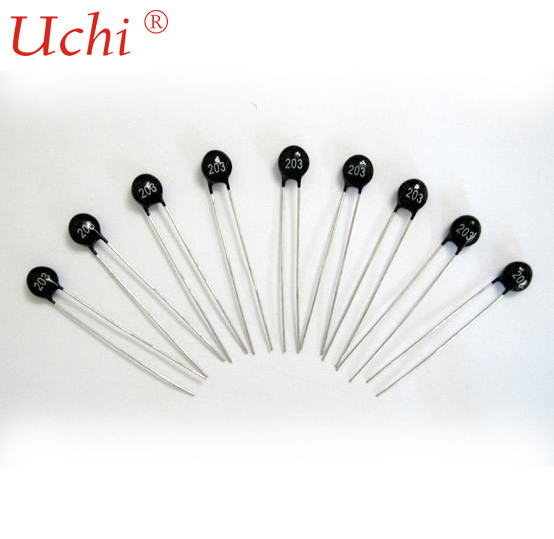

UL1434 CQC TUV รับรอง MF12 MF11 การชดเชยอุณหภูมิเทอร์มิสเตอร์ NTC สำหรับอุปกรณ์วัด
ลิงค์ดาวน์โหลดข้อมูลจำเพาะ PDF :MF11 การชดเชยอุณหภูมิ เทอร์มิสเตอร์ NTC.pdf
ทั่วไป
การชดเชยอุณหภูมิกทช เทอร์มิสเตอร์.เทอร์มิสเตอร์ NTC ซีรี่ส์ MF11 ได้รับการออกแบบมาสำหรับการวัดอุณหภูมิและการชดเชยอุณหภูมิของเครื่องมือวัดและวงจรอิเล็กทรอนิกส์
ลักษณะเฉพาะ
- ช่วงกว้างของความต้านทาน
- ค่า B มีให้เลือกมากมาย
- ค่าความคลาดเคลื่อนมาตรฐาน: ±5%, ±10%, ±15%,±20%
- B ค่าความคลาดเคลื่อน: ±10%
- มีอยู่ในค่า R มาตรฐานทั้งหมด
- กำลังการวัด ≤0.5mW
- ค่าคงที่ของการกระจาย ≥4.5mW/°C
- เวลาคงที่ ≤30 วินาที
- กำลังไฟ: 0.45W
- เสถียรภาพและความน่าเชื่อถือในระยะยาว
- ระดับความอดทนและการแลกเปลี่ยนที่ดี
- ช่วงอุณหภูมิ: -35°C ถึง 125°C
แอปพลิเคชัน
- การวัดอุณหภูมิ
- การชดเชยอุณหภูมิของวงจรอิเล็กทรอนิกส์
ขนาด (หน่วย:มม.)
ข้อมูลจำเพาะ
| หมายเลขชิ้นส่วน | ค่า B (25/50ƒC) | จัดอันดับความต้านทานไฟฟ้าเป็นศูนย์ที่ 25ƒC | ||
| จัดอันดับมูลค่า (K) | ความคลาดเคลื่อนที่อนุญาต (%) | ช่วงความต้านทาน (Ω) | ความคลาดเคลื่อนที่อนุญาต (%) | |
| MF11 |
2600 4400 4500 4600 4750 |
+/-10 |
5-7 80000-144000 145000-199000 200000-299000 300000-500000 |
+/- 5 +/-15 |
หมายเหตุ: เราสามารถผลิตเทอร์มิสเตอร์ได้ตามความต้องการพิเศษของคุณ
เส้นโค้งการใช้พลังงาน
ข้อกำหนดทางกล
| รายการ | ความต้องการ | วิธีทดสอบ |
| 1. ความสามารถในการบัดกรี | ขั้วจะต้องดีบุกอย่างสม่ำเสมอและพื้นที่≥95% | จุ่มขั้วต่อ NTC ที่ความลึก 15 มม. ในอ่างบัดกรี 245±5°C และห่างจากตัว NTC 6 มม. เป็นเวลา 3±0.5 วินาที (ดู IEC68-2-20 /GB2423.28 Ta ) |
| 2. ความต้านทานต่อความร้อนจากการบัดกรี |
ไม่มีความเสียหายทางกลที่มองเห็นได้ ΔR/RN ≤20% (ΔR =∣RN-RN'∣) |
จุ่มขั้ว NTC ที่ความลึก 15 มม. ในอ่างบัดกรี 260±5°C และต่ำกว่า 6 มม. จากตัว NTC เป็นเวลา 3±0.5 วินาที หลังจากพักฟื้น 4-5 ชม. ภายใต้อุณหภูมิ 25±2°Cต้องวัดค่าความต้านทานกำลังไฟฟ้าที่กำหนดเป็นศูนย์ RN' (ดู IEC68-2-20 /GB2423.28 Tb) |
| 3. ความแข็งแรงของขั้วตะกั่ว |
ไม่มีการแตกออก ΔR/RN ≤20% (ΔR =∣RN-RN'∣) |
ยึดร่างกายและใช้แรงกับตะกั่วแต่ละอันทีละน้อยจนถึง 10N จากนั้นค้างไว้ 10 วินาที จับตัวและออกแรงกับตะกั่วแต่ละอันจน 90° อย่างช้าๆ ที่ 5N ในทิศทางของแกนนำ จากนั้นค้างไว้ 10 วินาที และทำเช่นนี้ใน ทิศทางตรงกันข้ามทำซ้ำสำหรับเทอร์มินัลอื่นหลังจากการกู้คืน 4 ~ 5 ชั่วโมงภายใต้ 25 ± 2 ℃ จะต้องวัดค่าความต้านทานกำลังไฟฟ้าที่เป็นศูนย์ที่กำหนด RN' (ดู IEC68-2-21/GB2423.29 Ua / Ub) |
การทดสอบความน่าเชื่อถือ
| รายการ | ความต้องการ | วิธีทดสอบ |
| 1.อุณหภูมิการทดสอบการปั่นจักรยาน |
ไม่มีความเสียหายทางกลที่มองเห็นได้ ΔRN / RN ≤20% (ΔR =∣RN-RN'∣) |
Ta:-40±3℃/ 30 นาที→25±2℃/ 5 นาที→ Tb:160±3℃/ 30 นาที→25±2℃/ 5 นาที รอบ: 5 ครั้ง หลังจากการกู้คืน 4 ~ 5 ชั่วโมงภายใต้ 25 ± 2 ℃ จะต้องวัดค่าความต้านทานกำลังไฟฟ้าที่เป็นศูนย์ที่กำหนด RN' |
| 2.การทดสอบการปั่นจักรยานด้วยไฟฟ้า |
อุณหภูมิแวดล้อมช่วง: 25 ℃± 2 ℃ รอบ: 2,000 ครั้ง เปิด/ปิด: 5 วินาที / 55 วินาที กระแสไฟทดสอบ: 7A หลังจากการกู้คืน 4 ~ 5 ชั่วโมงภายใต้ 25 ± 2 ℃ จะต้องวัดค่าความต้านทานกำลังไฟฟ้าที่เป็นศูนย์ที่กำหนด RN' |
|
| 3.โหลดชีวิต (ความอดทน) การทดสอบ |
อุณหภูมิแวดล้อมช่วง:25℃±2℃;7A/ 1,000±24ชม หลังจากการกู้คืน 4 ~ 5 ชั่วโมงภายใต้ 25 ± 2 ℃ จะต้องวัดค่าความต้านทานกำลังไฟฟ้าที่เป็นศูนย์ที่กำหนด RN' |
|
| 4. การทดสอบความชื้น |
ไม่มีความเสียหายทางกลที่มองเห็นได้ ΔRN / RN ≤20% (ΔR =∣RN-RN'∣) |
อุณหภูมิแวดล้อมช่วง : 40℃±2℃ RH:93±3% , เวลาที่ลุ้น:1,000±24 ชม หลังจากการกู้คืน 4 ~ 5 ชั่วโมงภายใต้ 25 ± 2 ℃ จะต้องวัดค่าความต้านทานกำลังไฟฟ้าที่เป็นศูนย์ที่กำหนด RN' |
