ผ่านรู Varil Leader SMD Varistor 10D471K 470V 10% กับขั้ว SMT

ผ่านรู Varil Leader SMD Varistor 10D471K 470V 10% กับขั้ว SMT

รายละเอียดสินค้า:

สถานที่กำเนิด: ตงกวน จีน
ชื่อแบรนด์: UCHI
ได้รับการรับรอง: cUL,VDE,RoHS
หมายเลขรุ่น: 10D471K

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1000 ชิ้น
ราคา: 0.05~0.07 USD/Pieces
รายละเอียดการบรรจุ: เป็นกลุ่ม 500pcs / Bag, 5000pcs / Box, 10000pcs / Carton ขนาดกล่อง: 53 * 25 * 20 ซม.
เวลาการส่งมอบ: 2 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 1,000,000Pieces
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

ชื่อที่ดี: SMD Varistor 10D471K 470V 10% สถานีปลายทาง: เมาท์ SMT พิเศษ
Varistor Voltage: 470V +/- 10% สี: สีน้ำเงิน
encapsulation: เรซินอีพ็อกซี่ แรงดันไฟฟ้ากระแสสลับ AC: 300V
อัตราส่วนแรงดันไฟฟ้ากระแสตรง: 385V แรงดันหนีบ: 775V
แสงสูง:

วาวเลอร์ติดตั้งพื้นผิวชิ้นส่วนติดตั้งบนพื้นผิว

,

surface mount components

รายละเอียดสินค้า

ผ่านรู Varil Leader SMD Varistor 10D471K 470V 10% กับขั้ว SMT

การก่อสร้าง

องค์ประกอบของวาริสเตอร์รอบนำตะกั่ว

การเคลือบผิว: เรซินซิลิคอนทนต่อการทนไฟได้ถึง UL 94 V-0

เทอร์มินัล: สายไฟกระป๋องซีพี

10KA 275VAC 115J TFMOV 15S431K พร้อมฟิวส์ความร้อนและวาริสเตอร์ออกไซด์ของโลหะสำหรับตัวป้องกันไฟกระชาก

คุณสมบัติ

ชุด AdvanceD พลังงานสูง E2

กระแสไฟกระชากสูงถึง 10 kA การให้คะแนนพลังงานสูงถึง 400 J

ช่วงแรงดันไฟฟ้ากว้าง 130 ... 625 VRMS

ทนต่ออุณหภูมิและความชื้น 85 ° C, 85% RH, 0.85 VV (1 mA), 1000 ชั่วโมงสำหรับใช้ในสภาพแวดล้อมที่รุนแรง

รุ่น PSpice

มิติ

พารามิเตอร์ทางกายภาพ หน่วย: มม

เครื่องหมาย
Uchi
10D471K

D (สูงสุด) 12.0
F (± 0.5) 7.5
T (สูงสุด) 5.5
H (สูงสุด) 15.5
L (นาที) 2.3
d (± 0.08) 1.5
เครื่องหมายการค้า Uchi
P / N 10D471K
ได้รับการอนุมัติ VDE, cUL
รหัสวันที่ Y: ปี M: เดือน
ลวดตะกั่ว สาย CP
การเคลือบผิว เรซินอีพ็อกซี่เรซิ่นสีฟ้า น้ำหนักกรัม 0.8

การแสดง

พารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้า Varistor (V1mA) 423V ~ 470 โวลต์ ~ 517V
แม็กซ์ แรงดันไฟฟ้าทำงานต่อเนื่อง Vrms: 300 V; VDC: 385V
กำลังไฟพิกัด 0.4 W
แม็กซ์ แรงดันหนีบ (8 / 20μs) VC: 775V; Ip: 25A
กระแสไฟกระชาก (1 × 8 / 20μs) 2500 A (8 / 20μs)
แม็กซ์ พลังงาน 96 J (2 มิลลิวินาที)
ความจุทั่วไป 210pF (1kHz)
กระแสรั่วไหล ≦20μA (75% ของ V1mA (DC))
อุณหภูมิในการทำงาน -40 ℃ ~ + 85 ℃
อุณหภูมิในการจัดเก็บ -40 ℃ ~ + 85 ℃
ข้อกำหนดทางกายภาพ
วัสดุตะกั่ว ทองแดงหุ้มลวดเหล็ก
ลักษณะการบัดกรี Solderability ต่อ MIL-STD-202, วิธี 208
วัสดุฉนวน ซิลิโคนที่ผ่านการบำบัดแล้วจะเป็นไปตามข้อกำหนดของ UL94V-0
การติดฉลากอุปกรณ์ ทำเครื่องหมายด้วยรหัส UCHI แรงดันไฟฟ้าและวันที่

ข้อกำหนดด้านสิ่งแวดล้อม

ความชื้นสูงอายุ + 85 ° C, 85% RH, 1500 ชั่วโมง +/- การเปลี่ยนแปลงแรงดันไฟฟ้าทั่วไป 10%
ความร้อนช็อก -55 ° C ถึง + 125 ° C, 1000 รอบ +/- การเปลี่ยนแปลงแรงดันไฟฟ้าทั่วไป 10%
ความต้านทานตัวทำละลาย MIL-STD-202, วิธีที่ 215
ความไวของความชื้น ระดับ 1, J-STD-020

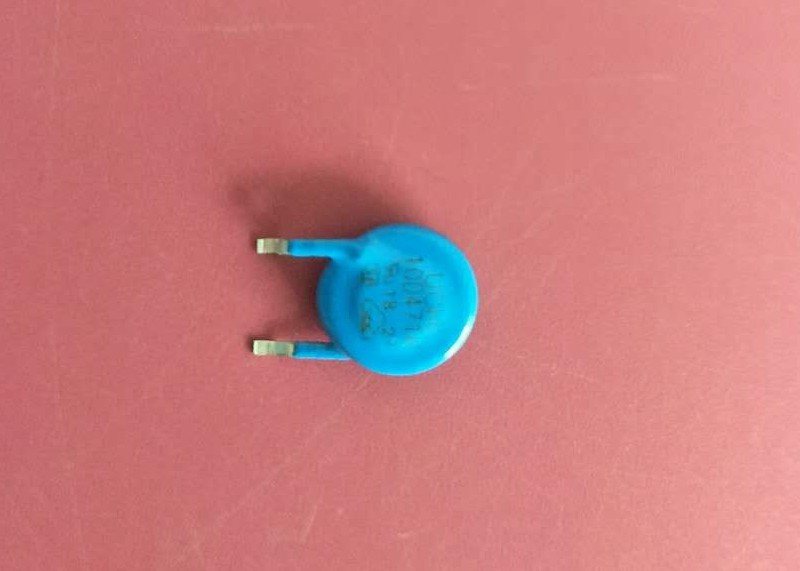

รูปภาพผลิตภัณฑ์จริง

พื้นฐาน Varistor

ตัวต้านทานสตาร์ทของโลหะออกไซด์, MOV, มีลักษณะที่สำหรับแรงดันไฟฟ้าต่ำมีความต้านทานไฟฟ้าสูงและสำหรับแรงดันไฟฟ้าที่สูงขึ้นความต้านทานลดลง ซึ่งแตกต่างจากไดโอไดออสเตอรอล

มีสองประเภท varistor:

Varistor เซรามิค / โลหะออกไซด์: เมื่อใช้ตัวแปร varistor ระยะนี้โดยทั่วไปสิ่งที่ถูกอ้างถึง Varistor เป็นแบบ bidirectional และมีพื้นฐานมาจากเซรามิกหรือโลหะออกไซด์

Diode varistor: โครงสร้างประเภทนี้ใช้ไดโอดที่มีลักษณะพิเศษเป็นตัวต้านทานให้กับตัวแปร ถ้าใช้เพียงไดโอดเดียวก็จะทำหน้าที่ในทิศทางเดียวเท่านั้น แต่เห็นได้ชัดว่ากลับไปที่ไดโอดด้านหลังสามารถนำมาใช้เพื่อให้คุณสมบัติต้านทานเชิงเส้นแบบสองทิศทางได้ โดยปกติเมื่อใช้ไดโอดเพื่อป้องกันพวกเขาจะไม่เรียกว่า varistors โดยปกติถึงแม้ว่าบางครั้งอาจเป็นกรณีนี้
