Surface Mount Encapsulation SMD Varistor 10D511K 10mm 320VAC 4KV 2KA สำหรับแหล่งจ่ายไฟ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน จีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | cUL,VDE,RoHS |
| หมายเลขรุ่น: | 10D511K |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1000 ชิ้น |
|---|---|
| ราคา: | 0.05 ~ 0.06USD/OC |
| รายละเอียดการบรรจุ: | ขนาดใหญ่ |
| เวลาการส่งมอบ: | 2 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000,000 PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| บทความ: | SMD Varistor 10D511K | VAC: | 320V |
|---|---|---|---|
| VDC: | 415V | V1.0mA: | 510V |
| VC: | 845V | IP: | 25A |
| แสงสูง: | วาวเลอร์ติดตั้งพื้นผิวชิ้นส่วนติดตั้งบนพื้นผิว,surface mount components |
||
รายละเอียดสินค้า
Surface Mount Encapsulation SMD Varistor 10D511K 10mm 320VAC 4KV 2KA สำหรับแหล่งจ่ายไฟ
คุณสมบัติ
■สารเคลือบป้องกันเปลวไฟ (UL94V0)
■คุณสมบัติการยับยั้งแรงดันไฟฟ้าชั่วขณะชั่วคราว
กระแสไฟกระชากสูงขึ้น
แรงดันไฟฟ้าของวาริสเตอร์
■ลักษณะ VI มีความเหมือนกันในทั้งสองขั้ว
■การทำเครื่องหมาย: สีฟ้า
■ผลิตภัณฑ์ที่ไม่มีสารปราศจากสารตะกั่วเป็นไปตามข้อกำหนด RoHS ของสหภาพยุโรป
การแสดง
| พารามิเตอร์ทางไฟฟ้า | |||||||
| แรงดันไฟฟ้า Varistor (V1mA) | 459V | ~ | 510 V | ~ | 561V | ||
| แม็กซ์ แรงดันไฟฟ้าทำงานต่อเนื่อง | Vrms: 320 V; | VDC: 415V | |||||
| กำลังไฟพิกัด | 0.4 W | ||||||
| แม็กซ์ แรงดันหนีบ (8 / 20μs) | VC: 845V; | Ip: 25A | |||||
| กระแสไฟกระชาก (1 × 8 / 20μs) | 2500 A | (8 / 20μs) | |||||
| แม็กซ์ พลังงาน | 96 J | (2 มิลลิวินาที) | |||||
| ความจุทั่วไป | 180pF | (1kHz) | |||||
| กระแสรั่วไหล | ≦20μA | (75% ของ V1mA (DC)) | |||||
| อุณหภูมิในการทำงาน | -40 ℃ ~ + 85 ℃ | ||||||
| อุณหภูมิในการจัดเก็บ | -40 ℃ ~ + 85 ℃ | ||||||
| พารามิเตอร์ทางกายภาพ | หน่วย: มม | ||||||
| D (สูงสุด) | 12.0 | |||||
| F (± 0.5) | 7.5 | ||||||
| T (สูงสุด) | 5.6 | ||||||
| H (สูงสุด) | 15.5 | ||||||
| L (นาที) | 2.3 | ||||||
| d (± 0.08) | 1.5 | ||||||
| เครื่องหมายการค้า | Uchi | ||||||
| P / N | 10D511K | ||||||
| ได้รับการอนุมัติ | VDE, cUL | ||||||
| รหัสวันที่ | Y: ปี M: เดือน | ||||||
| ลวดตะกั่ว | สาย CP | ||||||
| การเคลือบผิว | เรซินอีพ็อกซี่เรซิ่นสีฟ้า | น้ำหนักกรัม | 0.8 | ||||
ขั้นตอนการตรวจสอบ Varistor Varistor ที่ถูกต้อง
กำหนดแรงดันไฟฟ้าที่ใช้งานต่อเนื่อง ตามปกติผ่าน Varistor และเลือก Varistor ที่มี แรงดันไฟฟ้า AC หรือ DC สูงสุด เพื่อให้ตรงกับหรือสูงกว่าเล็กน้อย แรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงสุด 10-15% มากกว่าแรงดันไฟฟ้าที่เกิดขึ้นจริงเป็นเรื่องทั่วไปเนื่องจากสายส่งไฟฟ้ามักจะมีความคลาดเคลื่อนของแรงดันไฟฟ้าแตกต่างกัน บ่อยครั้งที่ค่าความต่างศักย์จะมีอัตราส่วนดังกล่าวอยู่ในค่าศักย์ไฟฟ้า เมื่อกระแสไฟรั่วที่ต่ำมากมีความสำคัญมากกว่าระดับการป้องกันที่ต่ำที่สุดอาจเป็นไปได้ที่อาจพิจารณาแรงดันไฟฟ้าที่ใช้งานได้สูงขึ้น
สร้างพลังงานที่ดูดกลืนโดย Varistor ระหว่างเหตุการณ์ แม้ว่าบางครั้งอาจเป็นค่าที่ไม่รู้จักค่านี้จะถูกกำหนดโดยใช้ค่าสัมบูรณ์สูงสุดที่แน่นอนของวาริสเตอร์ระหว่างเหตุการณ์ตามข้อกำหนดด้านสิ่งแวดล้อมและข้อมูลข้อมูล เป็นสิ่งสำคัญในการเลือก Varistor ที่มีการกระจายพลังงานที่น้อยที่สุดเท่าที่ควรหรือมากกว่าการกระจายพลังงานที่จำเป็นต่อเหตุการณ์ที่วงจรอาจผลิต MOV สามารถทำปฏิกิริยากับระดับพลังงานสูงสุดที่กำหนดไว้ได้เพียงครั้งเดียวและขอแนะนำให้เปลี่ยน แม้ว่าคอมโพเนนต์อาจทำงานหลังจากเหตุการณ์นี้ แต่อาจทำงานไม่ถูกต้อง
คํานวณกระแสสูงสุดชั่วคราวผานวาริสเตอร ซึ่งมักเรียกวากระแสไฟกระชาก กระแสไฟฟ้ากระชากเป็นกระแสไฟฟ้าสูงสุดที่สามารถเคลื่อนย้ายผ่าน MOV ภายในระยะเวลาและรูปคลื่นที่ระบุได้ เป็นสิ่งสำคัญในการเลือก Varistor ที่มีกระแสไฟกระชากเทียบเท่าหรือดีกว่าการจัดอันดับปัจจุบันตามเหตุการณ์ที่วงจรอาจผลิตเพื่อให้มั่นใจได้ว่ามีหน้าที่อย่างเหมาะสม แม้ว่าชิ้นส่วนจะรับมือกับกระแสไฟกระชากนี้ผู้ผลิตส่วนใหญ่ถือว่ากระแสไฟกระชากเป็นครั้งเดียวก่อนที่จะมีการแนะนำให้เปลี่ยนชิ้นส่วน
กำหนดความต้องการการกระจายพลังงาน เป็นสิ่งสำคัญในการเลือก Varistor ที่มีการจัดอันดับพลังงานที่เทียบเท่าหรือเหนือกว่าการจัดการพลังงานที่จำเป็นต่อเหตุการณ์ที่วงจรอาจผลิตได้ เป็นเรื่องปกติที่จะมีกระแสไฟฟ้ากระชากกระแสไฟฟ้าและพลังงานให้มากขึ้นกว่าที่คาดการณ์ไว้ ปัจจัยเหล่านี้ de-rating โดยปกติอย่างน้อย 50x มากกว่าความอดทนความเครียดที่จำเป็นหลายครั้ง หากไม่แน่ใจเกี่ยวกับปัจจัยต่างๆของเหตุการณ์จะปลอดภัยมากขึ้นในการเลือกอุปกรณ์ที่มีกำลังไฟสูงขึ้นกระแสไฟกระชากและการให้คะแนนพลังงาน
เลือกรุ่นเพื่อให้ Varistor Voltage MAX ที่ต้องการ ซึ่งบางครั้งเรียกว่าแรงดันไฟฟ้าหนีบ (MAX) แรงดันหนีบจะต้องถูกเลือกขึ้นอยู่กับค่าแรงดันสูงสุดที่คุณจะอนุญาตให้วงจรหรืออินพุทของคุณเข้าหรือออกเพื่อดูเหตุการณ์ คุณจะต้องแน่ใจว่าวงจรของคุณจะสามารถจัดการแรงดันไฟฟ้านี้ได้ ในระยะสั้นนี่คือแรงดันไฟฟ้าที่มากที่สุดโดยประมาณที่วงจรของคุณจะได้รับ อย่างไรก็ตามแรงดันไฟฟ้าของวาริสเตอร์จะแปรผันจากค่าความต่างศักย์ของวาริสเตอร์และอาจมีผลต่อการหนีบที่เล็กลงกว่าแรงดันหนีบจริง

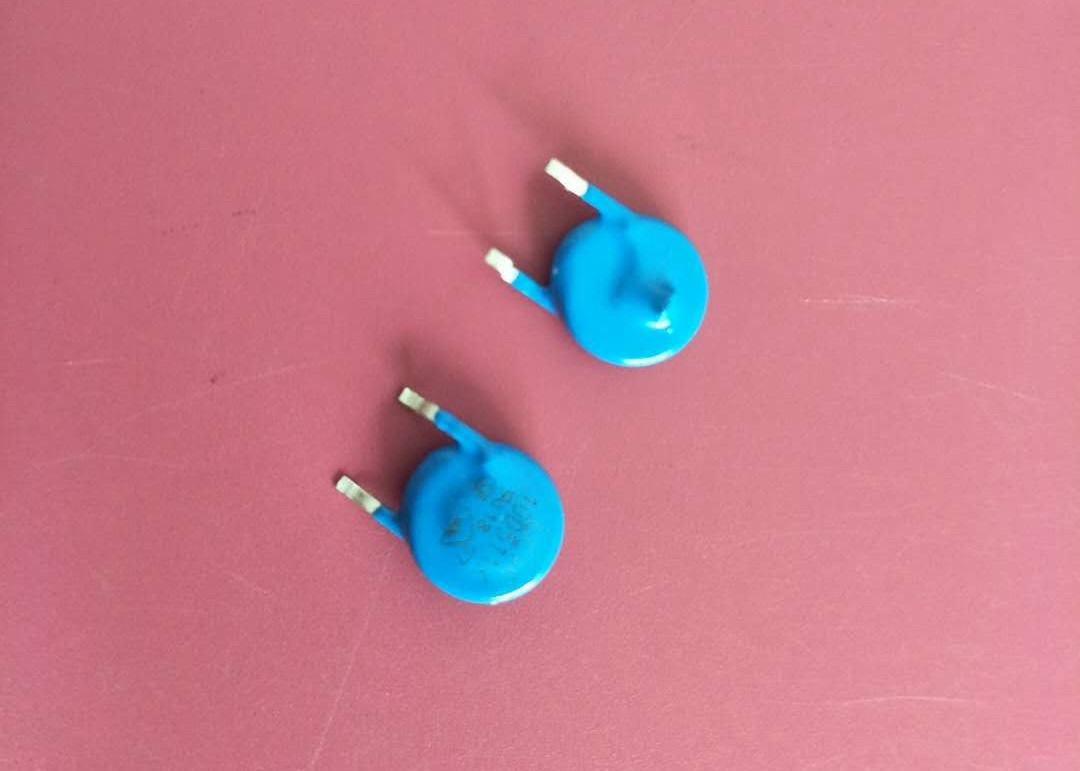

ภาพถ่ายผลิตภัณฑ์
