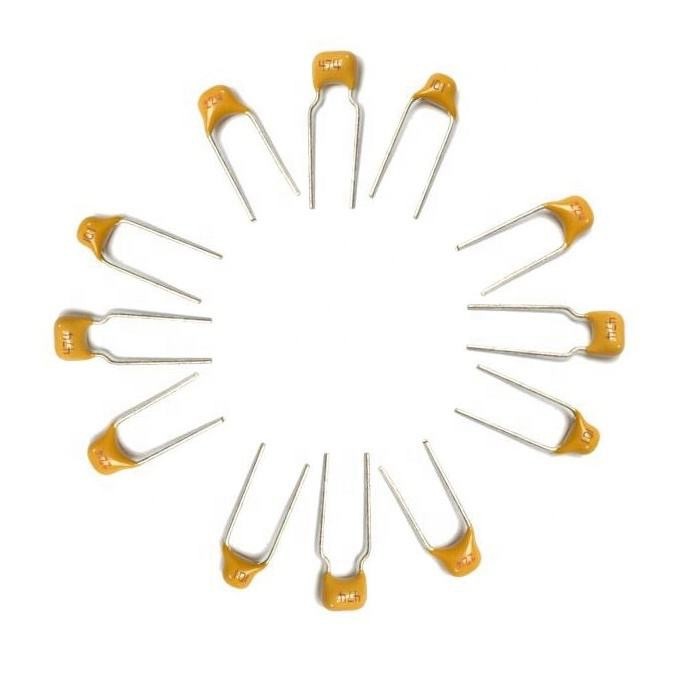

ตัวเก็บประจุเซรามิก DIP 22pF 100V ใช้กันอย่างแพร่หลายสำหรับแหล่งจ่ายไฟแรงสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน กวางตุ้ง จีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | ROHS,ISO9001,etc. |
| หมายเลขรุ่น: | ตัวเก็บประจุแบบฟิล์ม |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1000 |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | จำนวนมาก |
| เวลาการส่งมอบ: | 7-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 1000000 ชิ้นต่อสัปดาห์ |
|
ข้อมูลรายละเอียด |
|||
| อุณหภูมิ: | -40℃~85℃ | ค่าเผื่อความจุ: | ±5% |
|---|---|---|---|
| ปัจจัยการกระจาย: | ≤0.002 (50Hz ) | จัดอันดับความถี่: | 50/60Hz |
| ลิฟคลาส: | B,C | ยี่ห้อ: | อุจิ |
| แสงสูง: | ตัวเก็บประจุเซรามิก DIP 100V,ตัวเก็บประจุเซรามิก DIP 22pF,ตัวเก็บประจุแบบเซรามิก DIP |
||
รายละเอียดสินค้า
ตัวเก็บประจุเซรามิก DIP ขนาด 22pF 100V ใช้กันอย่างแพร่หลายในแหล่งจ่ายไฟแรงดันสูง
วัตถุประสงค์
มีการใช้กันอย่างแพร่หลายในแหล่งจ่ายไฟฟ้าแรงสูงและวงจรของแหล่งจ่ายไฟทางการแพทย์ X-RAY เครื่องเชื่อมไฟฟ้า อุปกรณ์ตรวจสอบความปลอดภัย อุปกรณ์ตรวจจับ อุปกรณ์ไฟฟ้า การฉีดพ่นด้วยไฟฟ้าสถิต แหล่งจ่ายไฟอินเวอร์เตอร์ เครื่องกำเนิดไฟฟ้าแรงสูง เครื่องจุดไฟ กระบอง ไอออนลบและผลิตภัณฑ์อื่นๆ
รายละเอียดข้อมูลจำเพาะ:
| จัดอันดับแรงดันไฟฟ้า ความจุ | TOL.(%) | D (มม.) | ที (มม.) | ฉ(มม.) | ง (มม.) | เซรามิค | ส่วนจำนวน |
| 15KV 10pF | 10 | 9 | 9 | 10 | 0.7 | SL | CC81SL15KV100K |
| 15KV 15pF | 10 | 10 | 9 | 10 | 0.7 | SL | CC81SL15KV150K |
| 15KV 22pF | 10 | 9 | 10 | 10 | 0.7 | DL | CC81DL15KV220K |
| 15KV 22pF | 10 | 12 | 9 | 10 | 0.7 | SL | CC81SL15KV220K |
| 15KV 33pF | 10 | 10 | 10 | 10 | 0.7 | DL | CC81DL15KV330K |
| 15KV 33pF | 10 | 14 | 9 | 10 | 0.7 | SL | CC81SL15KV330K |
| 15KV 47pF | 10 | 11 | 10 | 10 | 0.7 | DL | CC81DL15KV470K |
| 15KV 47pF | 10 | 15 | 9 | 10 | 0.7 | SL | CC81SL15KV470K |
| 15KV 68pF | 10 | 12 | 10 | 10 | 0.7 | DL | CC81DL15KV680K |
| 15KV 68pF | 10 | 17 | 9 | 10 | 0.7 | SL | CC81SL15KV680K |
| 15KV 82pF | 10 | 13 | 10 | 10 | 0.7 | DL | CC81DL15KV820K |
| 15KV 100pF | 10 | 14 | 10 | 10 | 0.7 | DL | CC81DL15KV101K |
| 15KV 100pF | 10 | 20 | 9 | 12.7 | 0.7 | SL | CC81SL15KV101K |
| 15KV 100pF | 10/20 | 10 | 11 | 10 | 0.7 | Y5P | CT81B15KV101K/M |
| 15KV 100pF | 10 | 9 | 10 | 12 | 0.7 | Y5T | CT81D15KV101K |
| 15kV 100pF | 10 | 7 | 7 | 10 | 0.65 | N4700 | CT81DL15KV101K |
| 15kV 150pF | 10 | 16 | 10 | 10 | 0.7 | DL | CC81DL15KV151K |
| 15kV 150pF | 10/20 | 10 | 11 | 10 | 0.7 | Y5P | CT81B15KV151K/M |
| 15kV 150pF | 10 | 9 | 10 | 12 | 0.7 | Y5T | CT81D15KV151K |
| 15kV 180pF | 10/20 | 10 | 11 | 10 | 0.7 | Y5P | CT81B15KV181K/M |
| 15kV 220pF | 10/20 | 12 | 11 | 10 | 0.7 | Y5P | CT81B15KV221K/M |
| 15kV 220pF | 10 | 10 | 10 | 12 | 0.7 | Y5T | CT81D15KV221K |
| 15kV 330pF | 10/20 | 12 | 11 | 10 | 0.7 | Y5P | CT81B15KV331K/M |
| 15kV 330pF | 10 | 10 | 10 | 12 | 0.7 | Y5T | CT81D15KV331K |
| 15kV 470pF | 10/20 | 14 | 11 | 10 | 0.7 | Y5P | CT81B15KV471K/M |
| 15kV 470pF | 10 | 12 | 10 | 12 | 0.7 | Y5T | CT81D15KV471K |
| 15kV 500pF | 20 | 10 | 10 | 12 | 0.7 | Y5U | CT81E15KV501M |
| 15kV 500pF | 10 | 17 | 10 | 15 | 1 | N4700 | CT81DL15KV501K |
| 15kV 500pF | 10 | 21 | 11 | 17.5 | 0.8 | N4700 | CT81DL15KV501K |
| 15kV 680pF | 10/20 | 16 | 11 | 12.7 | 0.7 | Y5P | CT81B15KV681K/M |
| 15kV 680pF | 10 | 13 | 10 | 12 | 0.7 | Y5T | CT81D15KV681K |
| 15kV 680pF | 20 | 11 | 10 | 12 | 0.7 | Y5U | CT81E15KV681M |
| 15kV 1000pF | 10/20 | 18 | 12 | 12.7 | 0.7 | Y5P | CT81B15KV102K/M |
| 15kV 1000pF | 10 | 15 | 10 | 12 | 0.7 | Y5T | CT81D15KV102K |
| 15kV 1000pF | 20 | 12 | 10 | 12 | 0.7 | Y5U | CT81E15KV102M |
| 15kV 1000pF | 20 | 8 | 8 | 12 | 0.7 | Y5V | CT81F15KV102M |
| 15kV 1000pF | 10 | 21 | 8 | 12.5 | 0.8 | N4700 | CT81DL15KV102K |
| 15kV 1000pF | 10 | 17 | 7 | 12.5 | 0.8 | X5F | CT81X15KV102K |
| 15kV 1500pF | 10 | 18 | 10 | 12 | 0.7 | Y5T | CT81D15KV152K |
| 15kV 2200pF | 20 | 17 | 9 | 12.5 | 0.8 | Y5U | CT81E15KV222M |
| 15kV 2200pF | 10 | 21 | 8 | 12.5 | 0.8 | Y5T | CT81D15KV222K |
| 15kV 2200pF | 10 | 20 | 10 | 12 | 0.7 | Y5T | CT81D15KV222K |
| 15kV 2200pF | 20 | 10 | 8 | 12 | 0.7 | Y5V | CT81F15KV222M |
| 15kV 2200pF | 10 | 23 | 8 | 17.5 | 0.8 | X7R | CT81X7R15KV222K |
| 15kV 3300pF | 20 | 19 | 8 | 12.5 | 0.8 | Y5U | CT81E15KV332M |
| 15kV 3300pF | 20 | 12 | 8 | 12 | 0.7 | Y5V | CT81F15KV332M |
| 15kV 4700pF | 20 | 21 | 8 | 12.5 | 0.8 | Y5U | CT81E15KV472M |
| 15kV 4700pF | 20 | 14 | 8 | 12 | 0.7 | Y5V | CT81F15KV472M |
| 15kV 5600pF | 20 | 16 | 8 | 12 | 0.7 | Y5V | CT81F15KV562M |
| 15kV 6800pF | 20 | 18 | 8 | 12 | 0.7 | Y5V | CT81F15KV682M |
| 15kV 10000pF | 20 | 32 | 9 | 20 | 1.2 | Y5U | CT81E15KV103M |
| 15kV 10000pF | 20 | 27 | 9 | 20 | 1.2 | Y5V | CT81F15KV103M |
| 15kV 10000pF | 20 | 20 | 8 | 12 | 0.8 | Y5V | CT81F15KV103M |
| 15kV 22000pF | 20 | 26 | 8 | 12 | 0.8 | Y5V | CT81F15KV223M |
การประยุกต์ใช้ตัวเก็บประจุแผ่นเซรามิกแรงดันสูง:
• ทีวีและจอภาพ ทีวีสี ตัวคูณและตัวคูณ
• DC และไฟฟ้าแรงสูงแบบพัลส์
• อุปกรณ์เอ็กซ์เรย์, แหล่งจ่ายไฟทางการแพทย์
• แหล่งจ่ายไฟ DC แรงสูง (PPC, เครื่องเอ็กซ์เรย์, เครื่องฟอกอากาศ, เลเซอร์ ฯลฯ)
•ปรับคาปาซิเตอร์ในวงจรโฟกัสสำหรับจอแสดงผล
• ตัวคูณแรงดัน
• วงจรบายพาส วงจรคัปปลิ้ง ฟิลเตอร์
• SMPS
คุณสมบัติตัวเก็บประจุแผ่นเซรามิกแรงดันสูง:
• การสูญเสียต่ำ ความมั่นคงสูง
• ความจุสูงในขนาดเล็ก
• เรเดียลลีด
• ตัวเก็บประจุเซรามิกชั้นเดียว
• ทนแรงดันไฟได้ดีเยี่ยม ทนความชื้น และมีความคงตัวไดอิเล็กทริกสูง
• เคลือบด้วยอีพอกซีเรซินทนไฟ
