4 ต้น BLDC จันทร์ Brushless DC Gear Motor สําหรับเฟอร์นิเจอร์ / การแพทย์ / อุตสาหกรรม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวนประเทศจีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | 42JXE100K/B4260 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1000 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | สต๊อก 5,000 ชิ้น |
|
ข้อมูลรายละเอียด |
|||
| จำนวนเสา: | 4 | ช่วงการดำเนินงาน: | 9V~16V |
|---|---|---|---|
| แรงบิด ก.ซม: | 370 | ช่วงของการสมัคร: | เฟอร์นิเจอร์/การแพทย์/อุตสาหกรรม |
| ใบรับรอง: | 3C | ความเร็วรอบขณะเดินเครื่องเปล่า/นาที: | 6000 |
| กระแสไฟขณะไม่มีโหลด mA: | 680 | ความเร็วสูงสุด r/min: | 5000 |
| กำลังไฟพิกัด W: | 19.0 | จำนวนเฟส: | 3 |
| เน้น: | เครื่องยนต์เกียร์ไฟฟ้าแบบ dc ที่ไม่มีแปรงสําหรับเฟอร์นิเจอร์,มอเตอร์เกียร์ dc ที่ไม่มีแปรงทางการแพทย์,อุตสาหกรรม dc แพลเนตารีเกียร์มอเตอร์ |
||
รายละเอียดสินค้า
ระยะความจุที่อนุญาต: 1N.m~10N.m
ข้อมูลทางเทคนิคของมอเตอร์ไร้แปรง
| ประเภท | จํานวน ของเสา |
จํานวน ของระยะ |
การดําเนินงาน ระยะทาง |
เรต ความกระชับ VDC |
ไม่มีภาระ ความเร็ว r/min |
ไม่มีภาระ ปัจจุบัน mA |
เรต ทอร์ค g.cm |
เรต ความเร็ว r/min |
เรต ปัจจุบัน A |
เรต พลังงาน W |
||||||||||||||||
| B4260-1260 | 4 | 3 | 9V ~ 16V | 12 | 6000 | 680 | 370 | 5000 | 2.8 | 19.0 | ||||||||||||||||
| B4260-2460 | 4 | 3 | 9V ~ 26V | 24 | 6000 | 350 | 370 | 5300 | 1.4 | 20.1 | ||||||||||||||||
ข้อมูลทางเทคนิคของมอเตอร์เกียร์ไร้แปรง
1.B4260-1260 BLDC มอเตอร์
| อัตราการลด | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| จํานวนรถยนต์ | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||

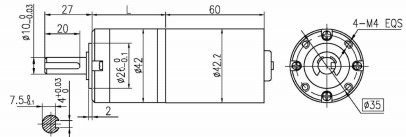

| ความยาว ((L) | มม | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| ความเร็วที่ไม่มีภาระ | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| ความเร็วปริมาณ | r/min | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 28 | 23 | 20 | 16 | 14 | 12 | 10 | |||||||||
| ทอมปอร์ตปริมาณ | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| ภาระที่อนุญาตสูงสุดในเวลาสั้น | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
2B4260-2460 BLDC มอเตอร์
| อัตราการลด | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| จํานวนรถยนต์ | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| ความยาว ((L) | มม | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| ความเร็วที่ไม่มีภาระ | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| ความเร็วปริมาณ | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | 12 | 11 | |||||||||
| ทอมปอร์ตปริมาณ | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| ภาระที่อนุญาตสูงสุดในเวลาสั้น | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
แผนภาพสาย
PIN 1# Feedback n=60 * F/P โดย F เป็นความถี่การออกของ Feedback และ P เป็น 4 คู่ของคู่สตาร์มมอเตอร์
PIN 2# การควบคุมเบรก
PIN 3 # ปรับระดับความเร็ว PWM, input สัญญาณ PWM 20 ~ 30kHz และปรับระดับความเร็วของมอเตอร์โดยปรับระยะเวลาทํางาน
PIN 4# การหมุนไปข้างหน้าและหลัง, การหมุนที่แขวนคือ CW, และวงจรสั้นในการหมุนที่ดินคือ CCW.
PIN 5# ต้นลบของไฟฟ้า
ต้นบวก (เส้นสีฟ้า) ของมอเตอร์เชื่อมต่อกับขั้วบวกของปั๊มพลังงาน, และขั้วลบ (เส้นสีเขียว) ของมอเตอร์เชื่อมต่อกับขั้วลบของปั๊มพลังงาน.PIN3 # และ PIN5 # เชื่อมต่อกัน และมอเตอร์ทํางานอย่างเต็มที่
ตามความต้องการเดียวกัน, ในระหว่างการสลับไปข้างหน้าและด้านหลัง, PIN3 #, PIN4 #, และ PIN5 # ควรเชื่อมต่อกัน
PIN 3 # ปรับระดับความเร็ว PWM, input สัญญาณ PWM 20 ~ 30kHz และปรับระดับความเร็วของมอเตอร์โดยปรับระยะเวลาทํางาน
พิน 4#การหมุนไปข้างหน้าและหลัง, การหมุนแขวนคือ CW, และวงจรสั้นในการหมุนพื้นดินคือ CCW.
พิน 5#ด้านลบของสายไฟฟ้า
