37 มิลลิเมตร OD แจกเกียร์มาตรฐาน BLDC แจกเกียร์ดาวจักรวาล มอเตอร์ 8 ต้น
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวนประเทศจีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | 37JB10K/B3630 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1000 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | สต๊อก 5,000 ชิ้น |
|
ข้อมูลรายละเอียด |
|||
| จำนวนเสา: | 8 | ช่วงการดำเนินงาน: | 9V~16V/9C~24V |
|---|---|---|---|
| พิกัดกระแส mA: | 820/410 | ช่วงของการสมัคร: | เฟอร์นิเจอร์/การแพทย์/อุตสาหกรรม |
| ใบรับรอง: | 3C | ความเร็วรอบขณะเดินเครื่องเปล่า/นาที: | 4680 |
| กระแสไฟขณะไม่มีโหลด mA: | 270/140 | ความเร็วสูงสุด r/min: | 3500 |
| กำลังไฟพิกัด W: | 3.2 | จำนวนเฟส: | 3 |
| เน้น: | มอเตอร์เกียร์ดาว 37 มม.,มอเตอร์เกียร์ดาวเคราะห์ 8 ต้น,8 ต้น bldc มอเตอร์เกียร์ |
||
รายละเอียดสินค้า
ระยะความจุที่อนุญาต: 1.0N.m
ข้อมูลทางเทคนิคของมอเตอร์ไร้แปรง
| ประเภท | จํานวน ของเสา |
จํานวน ของระยะ |
การดําเนินงาน ระยะทาง |
เรต ความกระชับ VDC |
ไม่มีภาระ ความเร็ว r/min |
ไม่มีภาระ ปัจจุบัน mA |
เรต ทอร์ค g.cm |
เรต ความเร็ว r/min |
เรต ปัจจุบัน mA |
เรต พลังงาน W |
|||||||||||||
| B3630-1247 | 8 | 3 | 9V ~ 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9V ~ 26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
ข้อมูลทางเทคนิคของมอเตอร์เกียร์ไร้แปรง
1.B3630-1247 BLDC มอเตอร์
| อัตราการลด | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| จํานวนรถยนต์ | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

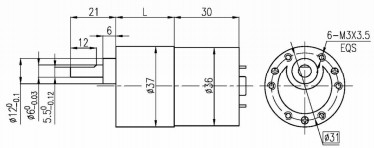

| ความยาว ((L) | มม | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| ความเร็วที่ไม่มีภาระ | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| ความเร็วปริมาณ | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| ทอมปอร์ตปริมาณ | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| ภาระที่อนุญาตสูงสุดในเวลาสั้น | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 BLDC มอเตอร์
| อัตราการลด | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| จํานวนรถยนต์ | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| ความยาว ((L) | มม | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| ความเร็วที่ไม่มีภาระ | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| ความเร็วปริมาณ | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| ทอมปอร์ตปริมาณ | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| ภาระที่อนุญาตสูงสุดในเวลาสั้น | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
แผนภาพสาย
PIN 1# (สีฟ้า) การควบคุมเบรก
PIN 2# (สีส้ม) ปรับระดับความเร็ว PWM: นําสัญญาณ PWM 20 ~ 30kHz เข้าและปรับระดับความเร็วของมอเตอร์โดยปรับระยะเวลาทํางาน
PIN 3# (สีดํา) ต้นลบของไฟฟ้า
PIN 4# (สีขาว) การหมุนไปข้างหน้าและด้านหลัง: การหมุนที่แขวนเป็น CCW, การหมุนที่ติดต่อกับพื้นดินเป็น CW
PIN 5# (สีเขียว) Feedback n=60 * F/P โดย F คือ ความถี่ของ Feedback และ P คือ 4 คู่ของคู่สตาร์มมอเตอร์
PIN 6# (สีแดง) ตะแกรงบวกของไฟฟ้า
ความยาวสายเชื่อมต่อ 200 มม.
PIN 3 # ปรับระดับความเร็ว PWM, input สัญญาณ PWM 20 ~ 30kHz และปรับระดับความเร็วของมอเตอร์โดยปรับระยะเวลาทํางาน
พิน 4#การหมุนไปข้างหน้าและหลัง, การหมุนแขวนคือ CW, และวงจรสั้นในการหมุนพื้นดินคือ CCW.
พิน 5#ด้านลบของสายไฟฟ้า
