9V-16V 36 มม OD Brushless Dc เกียร์มอเตอร์ 4 ต้น
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวนประเทศจีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | Completed |
| หมายเลขรุ่น: | 36JXE30K/B3650 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1000 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | มาตรฐาน |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | สต๊อก 5,000 ชิ้น |
|
ข้อมูลรายละเอียด |
|||
| จำนวนเสา: | 4 | ช่วงการดำเนินงาน: | 9V~16V |
|---|---|---|---|
| ช่วงของการสมัคร: | เฟอร์นิเจอร์/การแพทย์/อุตสาหกรรม | ใบรับรอง: | 3C |
| ความเร็วรอบขณะเดินเครื่องเปล่า/นาที: | 5300 | กระแสไฟขณะไม่มีโหลด mA: | 440/270 |
| ความเร็วสูงสุด r/min: | 4000 | กำลังไฟพิกัด W: | 14.4/16.2 |
| จำนวนเฟส: | 3 | พิกัดแรงดันไฟฟ้า VDC: | 12v/24v |
| เน้น: | มอเตอร์เกียร์ dc 9 วอทไร้แปรง,4 ต้น เครื่องยนต์ด่วนไร้แปรง,มอเตอร์เกียร์ dc 16V ไม่มีแปรง |
||
รายละเอียดสินค้า
ระยะความจุที่อนุญาต: 0.3N.m~3.0N.m
ข้อมูลทางเทคนิคของมอเตอร์ไร้แปรง
| ประเภท | จํานวน ของเสา |
จํานวน ของระยะ |
การดําเนินงาน ระยะทาง |
เรต ความกระชับ VDC |
ไม่มีภาระ ความเร็ว r/min |
ไม่มีภาระ ปัจจุบัน mA |
เรต ทอร์ค g.cm |
เรต ความเร็ว r/min |
เรต ปัจจุบัน A |
เรต พลังงาน W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V ~ 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9V ~ 26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
ข้อมูลทางเทคนิคของมอเตอร์เกียร์ไร้แปรง
1.B3640-1253 BLDC มอเตอร์
| อัตราการลด | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| จํานวนรถยนต์ | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

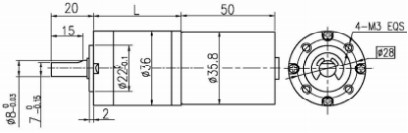

| ความยาว ((L) | มม | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| ความเร็วที่ไม่มีภาระ | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| ความเร็วปริมาณ | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| ทอมปอร์ตปริมาณ | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| ภาระที่อนุญาตสูงสุดในเวลาสั้น | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 BLDC มอเตอร์
| อัตราการลด | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| จํานวนรถยนต์ | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| ความยาว ((L) | มม | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| ความเร็วที่ไม่มีภาระ | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| ความเร็วปริมาณ | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| ทอมปอร์ตปริมาณ | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| ภาระที่อนุญาตสูงสุดในเวลาสั้น | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
แผนภาพสาย
PIN 1# (สีฟ้า) การควบคุมเบรก
PIN 2# (สีส้ม) ปรับระดับความเร็ว PWM: นําสัญญาณ PWM 20 ~ 30kHz เข้าและปรับระดับความเร็วของมอเตอร์โดยปรับระยะเวลาทํางาน
PIN 3# (สีดํา) ต้นลบของไฟฟ้า
PIN 4# (สีขาว) การหมุนไปข้างหน้าและด้านหลัง: การหมุนที่แขวนเป็น CCW, การหมุนที่ติดต่อกับพื้นดินเป็น CW
PIN 5# (สีเขียว) Feedback n=60 * F/P โดย F คือ ความถี่ของ Feedback และ P คือ 4 คู่ของคู่สตาร์มมอเตอร์
PIN 6# (สีแดง) ตะแกรงบวกของไฟฟ้า
ความยาวสายเชื่อมต่อ 200 มม.
PIN 3 # ปรับระดับความเร็ว PWM, input สัญญาณ PWM 20 ~ 30kHz และปรับระดับความเร็วของมอเตอร์โดยปรับระยะเวลาทํางาน
พิน 4#การหมุนไปข้างหน้าและหลัง, การหมุนแขวนคือ CW, และวงจรสั้นในการหมุนพื้นดินคือ CCW.
พิน 5#ด้านลบของสายไฟฟ้า
