BLDC พลานิตี้เกียร์มอเตอร์ บิดในไดรเวอร์ด้วย 22 มม OD พลานิตี้เกียร์บ็อกซ์ 12 ต้น

BLDC พลานิตี้เกียร์มอเตอร์ บิดในไดรเวอร์ด้วย 22 มม OD พลานิตี้เกียร์บ็อกซ์ 12 ต้น

รายละเอียดสินค้า:

สถานที่กำเนิด: Dongguan China
ชื่อแบรนด์: UCHI
ได้รับการรับรอง: Completed
หมายเลขรุ่น: 22JXE3K/B2418

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1,000pcs
ราคา: โปร่ง
รายละเอียดการบรรจุ: มาตรฐาน
เวลาการส่งมอบ: 5-7 วัน
เงื่อนไขการชำระเงิน: T/T, Western Union
สามารถในการผลิต: สต๊อก 5,000 ชิ้น
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

จำนวนเสา: 12 ช่วงปฏิบัติการ: 9V~16V/9C~26V
พิกัดแรงดันไฟฟ้า VDC: 12/24 ใบรับรอง: 3C
ความเร็วรอบขณะเดินเครื่องเปล่า/นาที: 7500 กระแสไฟขณะไม่มีโหลด mA: 100/85
ความเร็วสูงสุด r/min: 5800 กำลังไฟพิกัด W: 1.8
เน้น:

22 มิลลิเมตร BLDC จักรยานเกียร์ดาว

,

เครื่องยนต์เกียร์ดาวน์

,

12 ต้น BLDC มอเตอร์เกียร์ดาว

รายละเอียดสินค้า

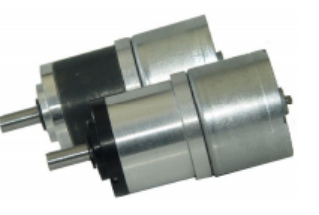

22JXE3K/B2418 BLDC จักรยานเรียงดาว ภายใน Driver พร้อมกล่องเรียงดาว OD 22 มิลลิเมตร 12 ต้น

ลักษณะ
1.มอเตอร์ brushless ภายในการขับเคลื่อน, กับการหมุนกลับบวก, ปฏิบัติการควบคุมความเร็ว
2เครื่องยนต์แหวนสามารถเลือกได้ในสองวัสดุ: โลหะ (ประเภท:22JXE3K) โลหะปูน (ประเภท:22JXF3K)
3.22 มิลลิเมตร OD แพลเนตารีเกียร์บ็อกซ์
ระยะความจุที่อนุญาต: 0.03N.m~0.3N.m
BLDC พลานิตี้เกียร์มอเตอร์ บิดในไดรเวอร์ด้วย 22 มม OD พลานิตี้เกียร์บ็อกซ์ 12 ต้น 0

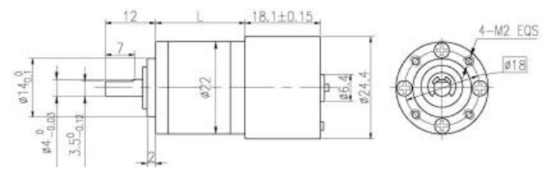

ขนาด


BLDC พลานิตี้เกียร์มอเตอร์ บิดในไดรเวอร์ด้วย 22 มม OD พลานิตี้เกียร์บ็อกซ์ 12 ต้น 1



ข้อมูลทางเทคนิคของมอเตอร์ไร้แปรง



ประเภท จํานวน
ของเสา
จํานวน
ของระยะ
การดําเนินงาน
ระยะทาง
เรต
ความกระชับ
VDC
ไม่มีภาระ
ความเร็ว
r/min
ไม่มีภาระ
ปัจจุบัน
mA
เรต
ทอร์ค
g.cm
เรต
ความเร็ว
r/min
เรต
ปัจจุบัน
mA
เรต
พลังงาน
W
B2418-1275 12 3 9V ~ 16V 12 7500 100 30 5800 320 1.8
B2418-2475 12 3 9V ~ 26V 24 7500 85 30 5800 200 1.8





ข้อมูลทางเทคนิคของมอเตอร์เกียร์ไร้แปรง



1.B2418-1275 มอเตอร์ BLDC

BLDC พลานิตี้เกียร์มอเตอร์ บิดในไดรเวอร์ด้วย 22 มม OD พลานิตี้เกียร์บ็อกซ์ 12 ต้น 2





2.B2418-2475 BLDC มอเตอร์

BLDC พลานิตี้เกียร์มอเตอร์ บิดในไดรเวอร์ด้วย 22 มม OD พลานิตี้เกียร์บ็อกซ์ 12 ต้น 3

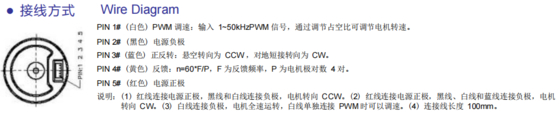

แผนภาพสาย



BLDC พลานิตี้เกียร์มอเตอร์ บิดในไดรเวอร์ด้วย 22 มม OD พลานิตี้เกียร์บ็อกซ์ 12 ต้น 4



PIN 1# (สีขาว) ปรับระดับความเร็ว PWM: นําสัญญาณ PWM 1 ~ 50kHz เข้าและปรับระดับความเร็วของมอเตอร์โดยปรับระยะเวลาทํางาน


PIN 2# (สีดํา) ต้นลบของไฟฟ้า


PIN 3# (สีน้ําเงิน) การหมุนไปข้างหน้าและหลัง: การหมุนที่แขวนเป็น CCW การหมุนที่ติดต่อกับพื้นดินเป็น CW


PIN 4# (สีเหลือง) Feedback n=60 * F/P โดย F คือความถี่ของ Feedback และ P คือ 4 คู่ของคู่สตาร์มมอเตอร์


PIN 5# (สีแดง) ตะแกรงบวกของไฟฟ้า



หมายเหตุ:

(1) เชื่อมสายสีแดงกับปลายบวกของเครื่องพลังงาน และเชื่อมสายสีดําและสีขาวกับปลายลบ มอเตอร์จะหมุนตรงข้ามทิศทางนาฬิกา (CCW)

(2) ติดสายสีแดงกับปลายบวกของเครื่องพลังงาน และเชื่อมสายสีดํา สีขาว และสีฟ้ากับปลายลบ มอเตอร์จะหมุนตามทิศทางนาฬิกา (CW)

(3) เชื่อมสายสีขาวกับปลายลบ. มอเตอร์จะทํางานด้วยความเร็วเต็ม เมื่อสายสีขาวเชื่อมต่อกับ PWM โดยแยกกัน, ความเร็วสามารถปรับ
(4) ความยาวสายเชื่อมต่อ 100 มม.
