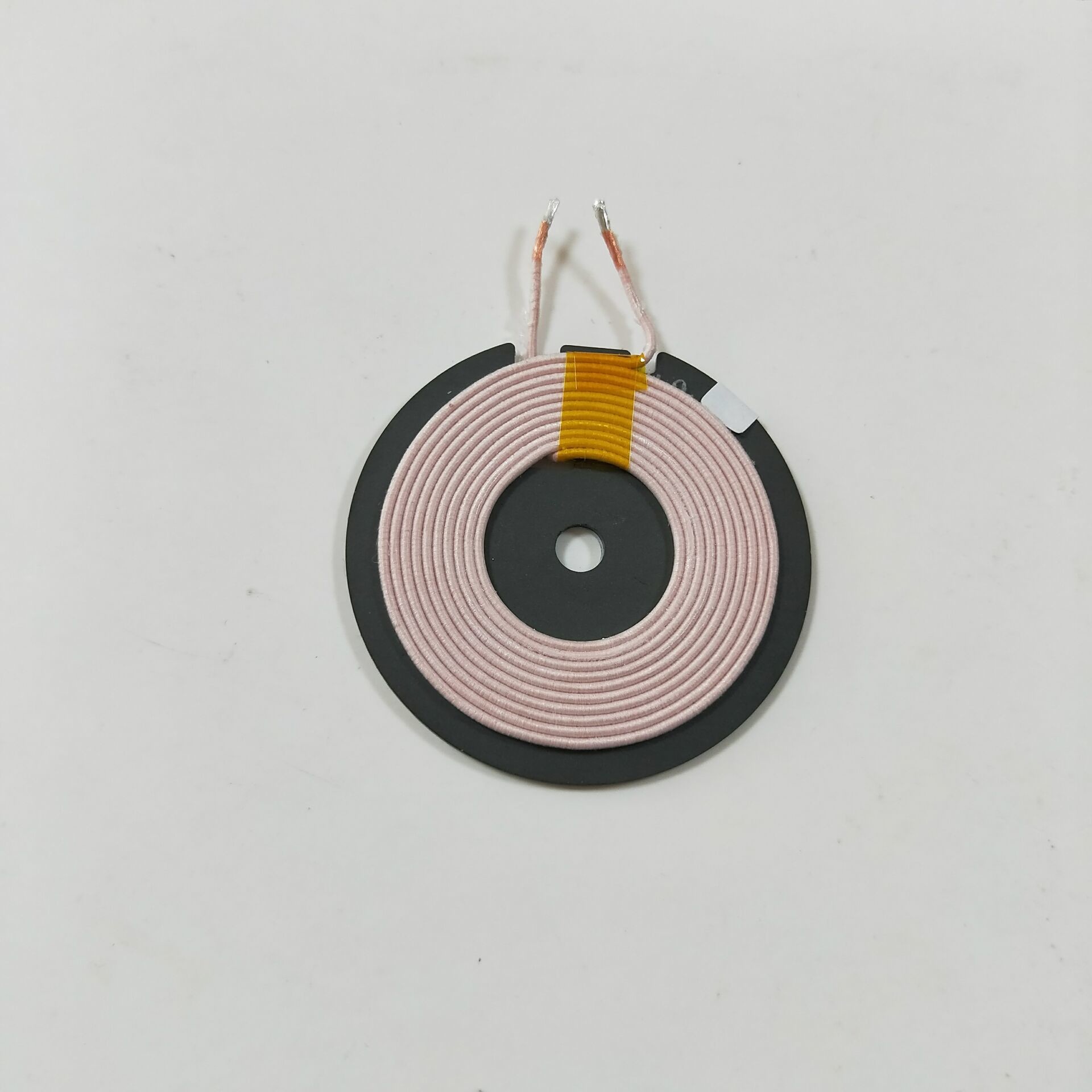

สายชาร์จแบบเหนี่ยวนำแบบเหนี่ยวนำ / สายไฟฟ้าเหนี่ยวนำไฟฟ้า Mylar Tape
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ทำในตงกวน |
| ชื่อแบรนด์: | uchi |
| ได้รับการรับรอง: | UL ROH |
| หมายเลขรุ่น: | WX5010-6R3K08L |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10000 |
|---|---|
| ราคา: | USD |
| รายละเอียดการบรรจุ: | กล่อง (L350 * W350 * H170) |
| เงื่อนไขการชำระเงิน: | เวสเทิร์นยูเนี่ยน MoneyGram, T/T |
| สามารถในการผลิต: | 10000000 |
|
ข้อมูลรายละเอียด |
|||
| แกน: | PC95 5.0 * 1.0 | ลวด: | 0.08 * * * * * * * * 105P 10.5TS |
|---|---|---|---|
| sn: | sn99.3% | ลูกบาศ์ก: | 0.7% |
| ชั่วคราว: | 25 องศา | ความชื้น: | 70% |
| กาวสีเหลือง: | 1603 | เทปมุก: | เทปไมลาร์ |
| แสงสูง: | ขั้วรับสายชาร์จแบบไร้สายขดลวดตัวส่งสัญญาณแบบไร้สาย,wireless charging transmitter coil |
||
รายละเอียดสินค้า
การต่อสายชาร์จแบบไร้สายของ Notching L WX5010-6R3K08L สำหรับสมาร์ททีวีโทรศัพท์หรือโน้ตบุ๊ค
1. DIMENSIONS (MM)
| A (มิลลิเมตร) | 50.0 +/- 1.0 |
| B (มม.) | 20.5 +/- 0.5 |
| C (mm) | 1.5 ~ 3.0 |
| C1 (mm) | 8.0 +/- 2.0 |
| E (mm) | 8.0Ref |
| F (mm) | 2.7Max |
| H (mm) | 43 +/- 1.0 |
| E (mm) | 8.0Ref |
2. วัสดุ:
CORE: PC95 * 1.0 ให้ความรู้สึก "L"
ข สิเนสไว: ∮0.08 * * * * * * * * 105P 12.5TS
ค Sn: Sn99.3% Cu: 0.7%
d กาวสีเหลือง: 1603
อี เทปมูนลาร์เทป (ความกว้าง 8.0 มม.)
แผนภาพไฟฟ้า:
4. หม้อไฟ CHAR ACTERISTIC:
| ITEM | SPEC | อุปกรณ์ทดสอบ | เงื่อนไขการทดสอบ |
| L | 6.3uH + 10% | WK5237 หรือ EQU | 100KHz / 0.25V |
| DCR | 60 (mΩ) MAX | 502BC | |
| Q มูลค่า) | 70 นาที | WK5237 หรือ EQU | 100KHz / 0.25V |
5. ข้อมูลจำเพาะ NO:
WX 5010 -6 R3 K 08L |
6. ข้อมูลการทดสอบ:
| ลักษณะทางไฟฟ้า | ||||
| ITEM | L (μH) | DCR (mΩ) | Q | |
| SPEC | 6.3 +/- 10% | 60MAX | 70 นาที | |
| 1 | 6.58 | 36.2 | 99.7 | |
| 2 | 6.54 | 36.1 | 96.6 | |
| 3 | 6.54 | 35.6 | 98.5 | |
| 4 | 6.51 | 36 | 98.6 | |
| 5 | 6.47 | 37 | 98.9 | |
| X | 6.528 | 36.18 | 98.46 | |
| R | 0.11 | 1.4 | 3.1 | |
7.PACKAGING
a.quantity
ขนาด b.packaing (มม.)
| L | W | H |
| 350MAX | 350MAX | 170MAX |
โปรดตรวจสอบให้แน่ใจว่าชิ้นส่วนอยู่ที่ 35 ℃หรือน้อยกว่า 70% RH หรือน้อยกว่าและแยกส่วนประกอบออกจากซัลเฟตและคลอรีน
8. การ ทดสอบความน่าเชื่อถือ
อุณหภูมิที่เก็บได้: | -40 ℃ ~ 85 ℃ |
.2.OPERATING TEMPERATURE RANGE : | -40 ℃ ~ + 85 ℃ (มีความร้อน COIL) -40 ℃ ~ + 85 ℃ |
ลักษณะภายนอก: | ไม่มีข้อผิดพลาดด้านนอกสามารถพบได้ในการตรวจสอบด้วยภาพ |
4. ความแข็งแรงของเทอร์มินัส: | ตัวเหนี่ยวนำคงที่, ปลายด้านหนึ่งของอิเล็คโทรดที่มีแรงดึง 0.45 กิโลกรัมแนะนำให้ใช้เข็มไม่หลุดออก |
5. ความต้านทานต่อการสึกหรอ: | ความต้านทานการฉนวนกันความร้อนควรมากกว่า1000MΩเมื่อ DC100V ใช้กับกระจกเงา ไม่ควรมีโครงสร้างและข้อบกพร่องในการใช้ไฟฟ้าเป็นเวลา 1 นาที |
6. การทดสอบความชุ่มชื้น: | ค่าความเหนื่อยหน่าย± 10.0% และไม่มีโครงสร้างและอุปกรณ์ไฟฟ้าที่สามารถตรวจพบได้หลังทดสอบ 96 ± 2 ชั่วโมงภายใต้สภาวะที่มีความชื้นสัมพัทธ์ประมาณ 90 ~ 95% และอุณหภูมิ 40 ± 5 องศาเซลเซียส และจัดเก็บ 1 ชั่วโมงภายใต้สภาวะแวดล้อมหลังจากที่เครื่องมีผ้าเช็ดทำความสะอาด |
7. การทดสอบการสั่นสะเทือน: | ค่าความเหนื่อยหน่ายอยู่ที่± 10.0% หลังจากที่มีการสั่นสะเทือนใน 1 ชั่วโมงในแต่ละทิศทาง ความถี่ AM10 ~ 55Hz และการใช้ AMPLITUDE ของ 1MINUTE CYCLE เท่ากับ 1.5 มม. |
9.Background
Coupling อุปนัย: การมีเพศสัมพันธ์ที่ดีระหว่างขดลวดสองขดลวดเครื่องส่งสัญญาณและขดลวดรับ กระแสสลับในขดลวดของเครื่องส่งสัญญาณจะสร้างสนามแม่เหล็กที่ก่อให้เกิดแรงดันไฟฟ้าในขดลวดรับ แรงดันไฟฟ้านี้สามารถใช้เพื่อจ่ายพลังงานให้กับโทรศัพท์มือถือหรือชาร์จแบตเตอรี่ได้ เหมาะอย่างยิ่งสำหรับการประกอบสายชาร์จแบบไร้สายและเพิ่มประสิทธิภาพการชาร์จ
10.Features
การประกอบขดลวดเครื่องส่งสัญญาณแบบไร้สาย (Tx - coil)
ลวดสลิงลิทช์ป้องกันด้วยวัสดุเฟอร์ไรท์ Ni-Zn
การปฏิบัติตามมาตรฐาน Qi ของ WPC
11.Applications
โทรศัพท์มือถือ
แบตเตอรี่หรือแบตเตอรี่เครื่องชาร์จ
กล้อง
MP3 / PMP
กลาง
มือถืออุปกรณ์
อุปกรณ์เล่นเกม
