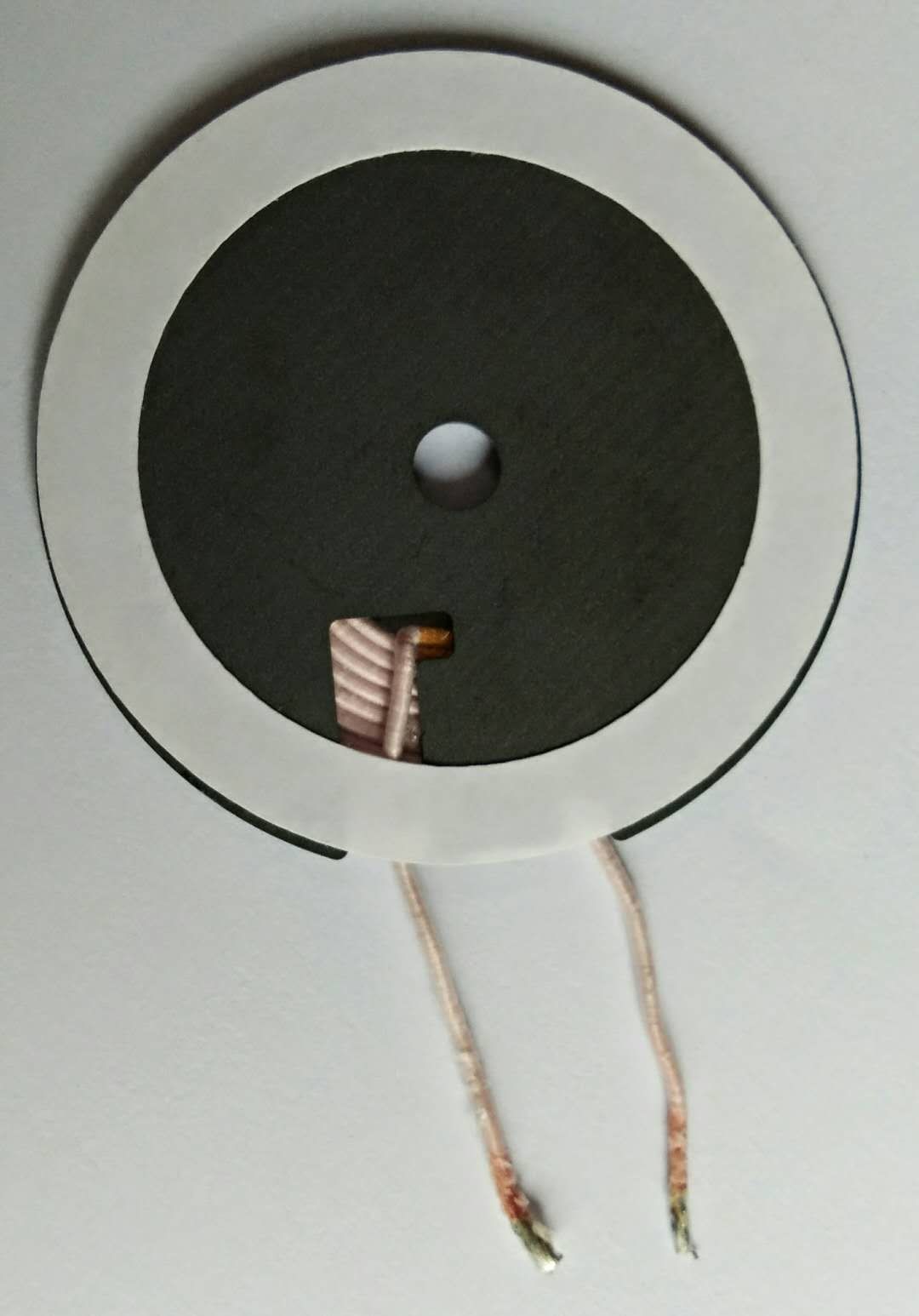

เครื่องชาร์จแบตเตอรี่ปลั๊กไฟแบบไร้สาย, ตัวจับสัญญาณไร้สาย Qi 25 องศาอุณหภูมิ
รายละเอียดสินค้า:
สถานที่กำเนิด: | ทำใน dongguan |
ชื่อแบรนด์: | Uchi |
ได้รับการรับรอง: | UL ROH |
หมายเลขรุ่น: | Wx5010-6R3K2 |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 10000 |
---|---|
ราคา: | USD |
รายละเอียดการบรรจุ: | กล่อง |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 10000000month |
ข้อมูลรายละเอียด |
|||
ลวด: | G50 * * * * * * * * 5.0 1.0 | SN: | sn99.3% |
---|---|---|---|
จุฬาฯ: | cu0.7% | แกน: | G50 * * * * * * * * 5.0 1.0 |
อุณหภูมิ: | 25degree | ความชื้น: | 70% |
เน้น: | ขดลวดชาร์จแบบไร้สาย,ขดลวดตัวส่งสัญญาณแบบไร้สาย |
รายละเอียดสินค้า
สายชาร์จไร้สายชุด WX5010-6R3K ใช้สำหรับเครื่องส่งและตัวรับสัญญาณเข้ากับ แบตเตอรี่เครื่องชาร์จและโทรศัพท์มือถือ1. DIMENSIONS (MM)
A (มิลลิเมตร) | 50.0 +/- 1.0 |
B (มม.) | 20.5 +/- 0.5 |
C (mm) | 1.5 ~ 3.0 |
C1 (mm) | 5.0 +/- 1.0 |
D (mm) | 5.3 +/- 0.3 |
E (mm) | 5.0Ref |
F (mm) | 2.7Max |
2 วัสดุ
a, CORE: G50 * 5.0 * 1.0
b, WIRE: ∮0.08 * 105P * 10.5TS
c, Sn: Sn99.3% Cu: 0.7%
d กาวสีเหลือง: 1603
อี เทปกาวชนิดคู่ผสม: 49.3 * 0.06
ฉ maroom เทป: เทปไมเนอร์ 5.0 มม. กว้าง
3. แผนภาพไฟฟ้า:
4. หม้อไฟ CHAR ACTERISTIC:
ITEM | SPEC | อุปกรณ์ทดสอบ | เงื่อนไขการทดสอบ |
เหนี่ยวนำ (L) | 6.3uH + 10% | WK5237 หรือ EQU | 100KHz / 0.25V |
DCR | 60 (mΩ) MAX | 502BC | |
Q มูลค่า) | 70 นาที | WK5237 หรือ EQU | 100KHz / 0.25V |
5. ข้อมูล จำเพาะ NO:
WX 5010 - 6R3 K 2 ①②③④ ①สัญลักษณ์ของสินค้า: ②Dimmensions: ความเหนี่ยวนำ: 2R2: 2.2μH, R47: 0.47μH, 310: 31uH, 501: 500uH, 152: 1.5mH ④Tolerance: J- ± 5% K- ± 10% M- ± 20% N- ± 30% P-MIN |
6. ข้อมูลการทดสอบ:
|
1. อุณหภูมิในการเก็บรักษา: | -40 ℃ ~ 85 ℃ |
2. อุณหภูมิช่วงอุณหภูมิ : | -40 ℃ ~ + 85 ℃ (มีความร้อน COIL) -40 ℃ ~ + 85 ℃ |
ลักษณะภายนอก: | ไม่มีข้อผิดพลาดด้านนอกสามารถพบได้ในการตรวจสอบด้วยภาพ |
4. TERMINAL STRENGTH | ตัวเหนี่ยวนำคงที่, ปลายด้านหนึ่งของอิเล็คโทรดที่มีแรงดึง 0.45 กิโลกรัมแนะนำให้ใช้เข็มไม่หลุดออก |
5. ความต้านทานต่อการสึกหรอ: | ความต้านทานการฉนวนกันความร้อนควรมากกว่า1000MΩเมื่อ DC100V ใช้กับกระจกเงา ไม่ควรมีโครงสร้างและข้อบกพร่องในการใช้ไฟฟ้าเป็นเวลา 1 นาที |
6. การทดสอบความชุ่มชื้น: | ค่าความเหนื่อยหน่าย± 10.0% และไม่มีโครงสร้างและอุปกรณ์ไฟฟ้าที่สามารถตรวจพบได้หลังทดสอบ 96 ± 2 ชั่วโมงภายใต้สภาวะที่มีความชื้นสัมพัทธ์ประมาณ 90 ~ 95% และอุณหภูมิ 40 ± 5 องศาเซลเซียส และจัดเก็บ 1 ชั่วโมงภายใต้สภาวะแวดล้อมหลังจากที่เครื่องมีผ้าเช็ดทำความสะอาด |
7. การทดสอบการสั่นสะเทือน: | คาเสื่อมโทรมมีระยะหาง± 10.0% หลังคา 1 การสั่นสะเทือนเป็นเวลาสามชั่วโมงในแต่ละทิศทาง ความถี่ AM10 ~ 55Hz และการใช้ AMPLITUDE ของ 1MINUTE CYCLE เท่ากับ 1.5 มม. |
Quantilty ข ขนาด Packaing (มม.) ใช้ Packaing PE |
9.Background
Coupling อุปนัย: การมีเพศสัมพันธ์ที่ดีระหว่างขดลวดสองขดลวดเครื่องส่งสัญญาณและขดลวดรับ กระแสสลับในขดลวดของเครื่องส่งสัญญาณจะสร้างสนามแม่เหล็กที่ก่อให้เกิดแรงดันไฟฟ้าในขดลวดรับ แรงดันไฟฟ้านี้สามารถใช้เพื่อจ่ายพลังงานให้กับโทรศัพท์มือถือหรือชาร์จแบตเตอรี่ได้ เหมาะอย่างยิ่งสำหรับการประกอบสายชาร์จแบบไร้สายและเพิ่มประสิทธิภาพการชาร์จ
10.Features
การประกอบขดลวดเครื่องส่งสัญญาณแบบไร้สาย (Tx - coil)
ลวดสลิงลิทช์ป้องกันด้วยวัสดุเฟอร์ไรท์ Ni-Zn
การปฏิบัติตามมาตรฐาน Qi ของ WPC
11.Applications
โทรศัพท์มือถือ
แบตเตอรี่หรือแบตเตอรี่เครื่องชาร์จ
กล้อง
MP3 / PMP
กลาง
มือถืออุปกรณ์
อุปกรณ์เล่นเกม
