ระบบระบายความร้อนด้วยของเหลวเต็มรูปแบบสำหรับเสาชาร์จ 720 Full เหมาะสำหรับตู้จ่ายไฟของเสาชาร์จเร็วพิเศษ 720kW
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan， Guangdong ประเทศจีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | 600S |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ใช้พลังกองชาร์จที่รวดเร็วเป็นพิเศษ: | 600kW | แหล่งพลังงานความร้อน: | 30กิโลวัตต์ |
|---|---|---|---|
| ประเภทน้ำยาหล่อเย็น: | ประเภทน้ำยาหล่อเย็น | จำนวนโมดูลระบบ: | 15 ชิ้น |
| อัตราการไหลของโมดูลเดี่ยว: | 6 ลิตร/นาที | อุณหภูมิการลดความถี่ของระบบ:: | 60 ℃ |
| ข้อกำหนดด้านแหล่งจ่ายไฟ: | AC 220V, 50Hz | ระดับการป้องกัน: | IP54 |
| เสียงรบกวน: | ≤60dB | อุณหภูมิแวดล้อม: | -30~55°เซลเซียส |
| ความชื้น: | 5% ~ 90% | ระดับความสูง: | ≤2000m |
| ขนาดหน่วยระบายความร้อนด้วยของเหลว: | 1600×900×475มม. (ความสูงรวมพัดลม) | ||
| เน้น: | แผ่นระบายความร้อนด้วยของเหลว 720kW,เสาชาร์จระบายความร้อนด้วยของเหลวเต็มรูปแบบ,ระบบระบายความร้อนตู้จ่ายไฟ |
||
รายละเอียดสินค้า

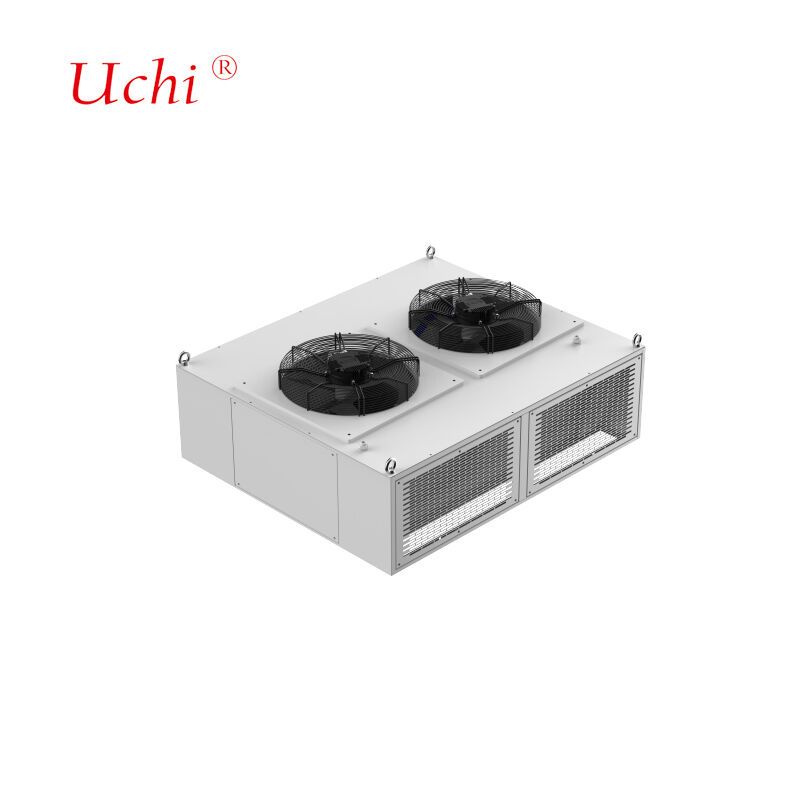

ระบบระบายความร้อนด้วยของเหลวเต็มรูปแบบ 720kW สำหรับเสาชาร์จ
โซลูชันการระบายความร้อนขั้นสูงที่ออกแบบมาโดยเฉพาะสำหรับตู้ rectifier ของเสาชาร์จความเร็วสูงพิเศษ 720kW มอบประสิทธิภาพการจัดการความร้อนที่เหนือกว่า
การออกแบบโครงสร้างและพารามิเตอร์ทางเทคนิค
ระบบที่ครอบคลุมซึ่งประกอบด้วยเครื่องแลกเปลี่ยนความร้อนระบายความร้อนด้วยของเหลว ปั๊มหมุนเวียน ปั๊มเติม ถังเก็บน้ำ เซ็นเซอร์ พัดลม และระบบควบคุม ออกแบบมาสำหรับการติดตั้งบนตู้หลักของเสาชาร์จ
ข้อมูลจำเพาะทางเทคนิค
- กำลังไฟของเสาชาร์จความเร็วสูงพิเศษที่ใช้งานได้: 600kW
- กำลังไฟของแหล่งความร้อน: 30kW
- ประเภทสารหล่อเย็น: สารละลายเอทิลีนไกลคอล 40%
- จำนวนโมดูลระบบ: 18 ชิ้น (อัตราการไหลของโมดูลเดียว: 6L/min)
- อุณหภูมิลดความถี่ของระบบ: 60℃
- ข้อกำหนดด้านแหล่งจ่ายไฟ: AC 220V, 50Hz
- ระดับการป้องกัน: IP54
- วิธีการสื่อสารกับตู้ไฟฟ้า: RS485 (โปรโตคอล Modbus RTU)
- เสียงรบกวน: ≤60dB
- อุณหภูมิแวดล้อม: -30~55°C
- ความชื้น: 5%～90%
- ระดับความสูง: ≤2000m
- ขนาดของหน่วยระบายความร้อนด้วยของเหลว: 1600*900*475mm (ความสูงรวมถึงพัดลม)
การออกแบบหม้อน้ำแผ่นเย็น
การออกแบบช่องทางการไหลภายในแบบกำหนดเองตามข้อมูลการใช้พลังงานของลูกค้าและรูปแบบการกระจายความร้อน กระบวนการทางวิศวกรรมของเราประกอบด้วยการวิเคราะห์การจำลองอย่างครอบคลุมพร้อมการปรับพารามิเตอร์ซ้ำๆ เพื่อให้บรรลุเป้าหมายด้านประสิทธิภาพความร้อนและไฮดรอลิกที่เหมาะสมที่สุด
ความสามารถของอุปกรณ์การผลิต
| ประเภทอุปกรณ์ | ปริมาณ | พารามิเตอร์ทางเทคนิค |
|---|---|---|
| เตาอบบัดกรีแบบอุโมงค์ | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 1000mm (W) * 250mm (H), ความยาวไม่จำกัด อุณหภูมิการเชื่อมสูงสุด: 950℃ วัสดุที่ใช้งานได้: ทองแดง, อะลูมิเนียม |
| เตาอบบัดกรีสุญญากาศ | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 800mm * 1200mm * 800mm อุณหภูมิการเชื่อมสูงสุด: 1200℃ วัสดุที่ใช้งานได้: ทองแดง, อะลูมิเนียม, สแตนเลส |
| อุปกรณ์ตรวจจับการรั่วไหลของฮีเลียม | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500mm * 750mm * 700mm ช่วงแรงดันการทดสอบ: 0-3MPa ความแม่นยำในการทดสอบ: 2g/ปี หรือ ≤1*10⁻⁶ Pa*m³/s |
| อุปกรณ์ทดสอบไฮโดรสแตติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500mm * 1500mm * 1000mm ช่วงแรงดันการทดสอบ: 0-5MPa |
| อุปกรณ์ทดสอบนิวเมติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: ไม่จำกัด ช่วงแรงดันการทดสอบ: 0-5MPa ความแม่นยำในการทดสอบ: 1Pa |
เทคโนโลยีการบัดกรีขั้นสูง
กระบวนการบัดกรีสุญญากาศของเราเชื่อมแผ่นอะลูมิเนียมโดยใช้โลหะเติมที่มีจุดหลอมเหลวต่ำกว่าวัสดุฐาน สร้างรอยต่อที่แข็งแรงมากโดยไม่มีฟลักซ์กัดกร่อนตกค้าง เทคโนโลยีระดับไฮเอนด์นี้ให้ความร้อนสม่ำเสมอ การควบคุมอุณหภูมิที่แม่นยำ ขจัดข้อกำหนดในการทำความสะอาดหลังการใช้งาน และลดการบิดเบือนของชิ้นส่วน
เทคโนโลยีระบบระบายความร้อนด้วยของเหลว
ระบบระบายความร้อนด้วยของเหลวพลังงานสูงต้องใช้ฮีทซิงก์ที่สามารถดูดซับความร้อนได้อย่างรวดเร็ว การใช้ประโยชน์จากความจุความร้อนจำเพาะสูงของของเหลว ระบบของเราถ่ายเทความร้อนจำนวนมากผ่านการไหลของของเหลว ซึ่งสามารถกระจายความร้อนได้ตั้งแต่หลายร้อยวัตต์ไปจนถึงกว่าหนึ่งกิโลวัตต์
หลากหลายแผ่นเย็นของเหลว
- แผ่นเย็นของเหลวแบบฝังท่อ: ผลิตโดยการทำร่องแผ่น ฝังและเชื่อมท่อทองแดงไว้ข้างใน จากนั้นปิดผนึกด้วยการเชื่อม รับประกันความแน่นของของเหลว ความปลอดภัยในการใช้งาน และความเรียบสูงเพื่อการสัมผัสความร้อนที่ดีเยี่ยม
- แผ่นเย็นของเหลวแบบใส่ท่อ: ผลิตโดยการฝังท่อทองแดงลงบนพื้นผิวแผ่นอะลูมิเนียมโดยใช้กระบวนการเชื่อมหรือการยึดติด พร้อมการควบคุมความเรียบอย่างเข้มงวดเพื่อต้านทานความร้อนน้อยที่สุด
- แผ่นเย็นของเหลวชนิดช่อง: ช่องทางการไหลภายในที่เกิดขึ้นบนพื้นผิวทองแดงหรืออะลูมิเนียมผ่านการเจาะ การอัดขึ้นรูป และการตัดเฉือนที่แม่นยำ ปิดผนึกผ่านการเชื่อมแบบเสียดสีหรือการบัดกรีที่อุณหภูมิสูง
- บล็อกระบายความร้อนด้วยของเหลว: สำหรับการกระจายความร้อนของชิปพลังงานสูงพร้อมช่องทางการไหลภายในที่สร้างขึ้นผ่านเทคโนโลยีครีบแบบขูดเพื่อเพิ่มพื้นที่ผิวการแลกเปลี่ยนความร้อน
ผลิตภัณฑ์ระบายความร้อนเฉพาะวัสดุ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบบัดกรีทองแดง: โมดูลระบายความร้อนด้วยของเหลว GB200, โมดูลระบายความร้อนด้วยของเหลว H20, โมดูลระบายความร้อนด้วยของเหลวแบบออปติคัล และแผ่นเย็นทองแดงอื่นๆ เข้ากันได้กับฟอสฟอรัสทองแดง เงิน นิกเกิล และบัดกรีชนิดทองคำ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบบัดกรีอะลูมิเนียม: หม้อน้ำไซฟอน LTS, กล่องระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์แบบหล่อขึ้นรูป, แผ่นระบายความร้อนด้วยของเหล็กแบบปั๊มขึ้นรูป, แผ่นระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์ของมอเตอร์, หม้อน้ำ 6G-3DRVC และหม้อน้ำระบายความร้อนด้วยของเหลวแบบบัดกรีอื่นๆ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบบัดกรีสแตนเลส: ท่อร่วมระบายความร้อนด้วยของเหลว, โมดูลระบายความร้อนด้วยของเหลว DIMM และท่อร่วมระบายความร้อนด้วยของเหลวสแตนเลสอื่นๆ
การใช้งานหลัก
- เลเซอร์และอุปกรณ์ทางการแพทย์
- การระบายความร้อนชุดแบตเตอรี่ EV
- อุปกรณ์อิเล็กทรอนิกส์กำลังและอุปกรณ์ขับเคลื่อนมอเตอร์
- ระบบส่งสัญญาณ 5G ไมโครเวฟ
- ระบบพลังงานหมุนเวียน
- IGBT และระบบเซมิคอนดักเตอร์กำลัง
- ศูนย์ข้อมูลและการใช้งานด้านพลังงานอุตสาหกรรม
- ระบบป้องกันประเทศและระบบการบิน
- เซลล์เชื้อเพลิงและระบบฉุดลาก
การประกันคุณภาพ
เรารักษาสแตนดาร์ดคุณภาพที่เข้มงวดด้วยอุปกรณ์ทดสอบที่ครอบคลุม ได้แก่:
- 1 เครื่องวัดพิกัด
- 1 เครื่องฉาย
- 2 เครื่องทดสอบแรงดันสูงน้ำ
- 4 เครื่องทดสอบความต้านทานความร้อน
- 2 เครื่องทดสอบการรั่วไหลของของเหลว
ข้อผูกมัดการบริการลูกค้า
- ตอบสนองต่อข้อซักถามทั้งหมดอย่างรวดเร็ว
- ราคาที่แข่งขันได้พร้อมรับประกันคุณภาพ
- การจัดตารางการผลิตที่มีประสิทธิภาพ
- โซลูชันการขนส่งที่ดีที่สุด
- การสนับสนุนด้านเทคนิคที่ครอบคลุม
คำถามที่พบบ่อย
คุณเป็นบริษัทการค้าหรือผู้ผลิต เราเป็นผู้ผลิตฮีทซิงก์และแผ่นระบายความร้อนด้วยน้ำระดับมืออาชีพที่มีประสบการณ์มากมายและทีมงานด้านเทคนิคที่แข็งแกร่ง พร้อมด้วยการผลิตแบบอัตโนมัติและเครื่องจักรกล
คุณเคยส่งออกสินค้ามาก่อนและไปยังภูมิภาคใดบ้าง 60% ของการผลิตทั้งหมดของเราถูกส่งออกไปยังญี่ปุ่น อินเดีย สหราชอาณาจักร แคนาดา สหรัฐอเมริกา และบราซิล
คุณมีพนักงานกี่คน ประมาณ 100 คนในฝ่ายขาย การจัดซื้อ วิศวกรรม QA คลังสินค้า และฝ่ายผลิต
คุณสามารถให้ตัวอย่างได้หรือไม่หากเราเห็นด้วยกับการออกแบบ ใช่ เราให้ตัวอย่างเพื่อยืนยันก่อนการผลิตจำนวนมาก พร้อมกับแบบทางเทคนิคหากจำเป็น
คุณใช้วิธีการบรรจุแบบใด การบรรจุแบบกำหนดเองพร้อมกล่องกระดาษแข็งปกติและผ้ากันแน่นหรือกล่องไม้เพื่อการป้องกันที่ดีที่สุดระหว่างการขนส่ง
คุณให้การสนับสนุนด้านเทคนิคสำหรับปัญหาผลิตภัณฑ์หรือไม่ ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบอย่างครบถ้วนก่อนจัดส่ง สำหรับปัญหาใดๆ เรามีแนวทางแก้ไขทางเทคนิคในทันที
ต้องการทราบรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์นี้
