ออกแบบมาสำหรับเลเซอร์ใยแก้วแบบต่อเนื่องกำลังสูง. ใช้โครงสร้างร่องใยแก้วแบบกลีบดอกบ๊วย, ช่วยให้ขดใยแก้วได้อย่างเป็นระเบียบและการกระจายความร้อนอย่างมีประสิทธิภาพและสม่ำเสมอ. ช่องระบายความร้อนด้วยน้ำผลิตขึ้นโดยการบัดกรีสุญญากาศหรือการเชื่อมแบบเสียดสี, และผ่านการทดสอบแรงดันน้ำและฮีเลียมรั่วอย่างเข้มงวดเพื่อรับประกันการทำงานที่เสถียรในระยะยาวของเลเซอร์กำลังสูง.

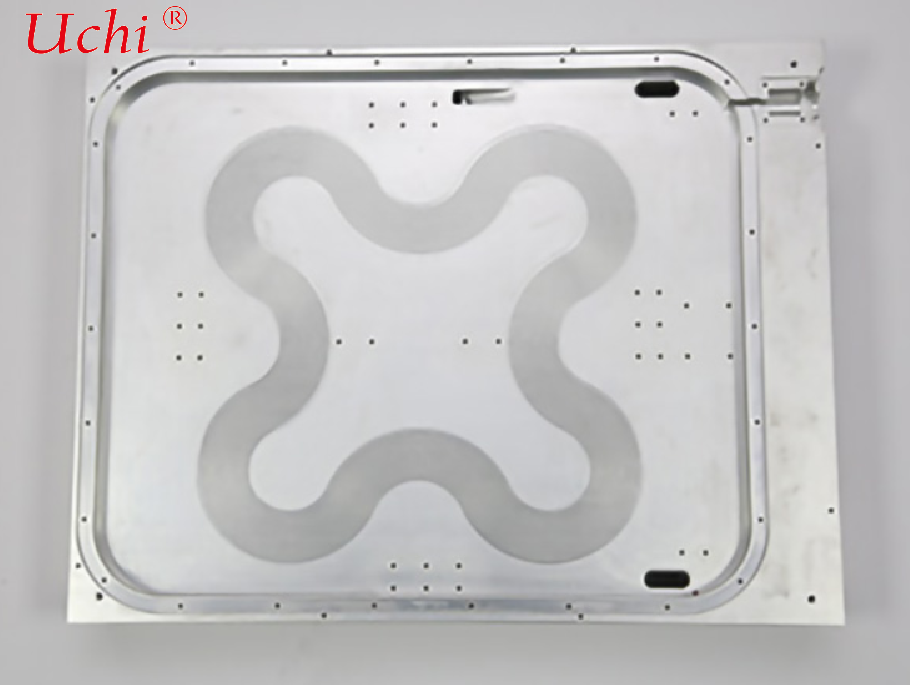

แผ่นระบายความร้อนด้วยของเหลวใยแก้วรูปดอกบ๊วย, หรือที่เรียกว่าแผ่นระบายความร้อนแบบจานดอกบ๊วย, เป็นส่วนประกอบหลักในการกระจายความร้อนในช่องสะท้อนของเลเซอร์ใยแก้วกำลังสูง. ร่องใยแก้วรูปกลีบดอกบ๊วยถูกกัดด้วยเครื่อง CNC อย่างแม่นยำบนพื้นผิวเพื่อฝังและยึดใยแก้วที่ขดอยู่. ช่องระบายความร้อนด้วยน้ำภายในแผ่นเชื่อมต่อกับเครื่องทำความเย็นภายนอกเพื่อกำจัดความร้อนส่วนเกินจำนวนมากที่เกิดขึ้นระหว่างการทำงานของใยแก้วอย่างต่อเนื่อง.



รูปแบบสมมาตรดอกบ๊วยที่เป็นเอกลักษณ์ช่วยลดความแตกต่างของอุณหภูมิทั่วทั้งขดใยแก้วและขจัดจุดร้อนเฉพาะที่. ช่วยป้องกันความเสียหายจากความร้อนของใยแก้ว, การลดทอนกำลัง และการเลื่อนความยาวคลื่น, และมีการใช้งานอย่างแพร่หลายในอุปกรณ์ตัด, เชื่อม และเคลือบด้วยเลเซอร์ใยแก้วอุตสาหกรรมกำลัง 3kW~20kW ขึ้นไป.



วัสดุฐานเป็นอลูมิเนียมอัลลอยด์หรือทองแดงไร้ออกซิเจนเป็นทางเลือก. สามารถปรับแต่งจำนวนกลีบ, รูปทรงร่อง, โครงสร้างช่องทางการไหล และตำแหน่งขั้วต่อตามแบบของลูกค้าเพื่อตอบสนองความต้องการการออกแบบโครงสร้างเลเซอร์ที่หลากหลาย.





โครงสร้างอุณหภูมิสม่ำเสมอรูปดอกบ๊วย, ความแตกต่างของอุณหภูมิเต็มช่วงน้อยที่สุด ร่องขดใยแก้วสมมาตรหลายกลีบรับประกันสภาวะการแลกเปลี่ยนความร้อนที่สม่ำเสมอสำหรับทุกส่วนของใยแก้วด้วยการกระจายอุณหภูมิที่เท่ากัน, ยับยั้งจุดร้อนเฉพาะที่และรักษาเอาต์พุตเลเซอร์ที่เสถียร.



ร่องใยแก้วความแม่นยำสูงเพื่อปกป้องใยแก้ว กระบวนการกัดด้วยเครื่อง CNC ชิ้นเดียว. ขอบร่องกลมมนและลบคมทั้งหมด, การควบคุมความแม่นยำสูงของความกว้างและความลึกของร่องเพื่อหลีกเลี่ยงขอบคมที่ขีดข่วนสารเคลือบใยแก้ว. นอกจากนี้ยังช่วยปรับมาตรฐานรัศมีการโค้งงอของใยแก้วและป้องกันการสูญเสียจากการโค้งงอเล็กน้อยของใยแก้ว.



ช่องระบายความร้อนด้วยน้ำปิดผนึกความแข็งแรงสูง มีตัวเลือกกระบวนการบัดกรีสุญญากาศหรือการเชื่อมแบบเสียดสี. ช่องผ่านการทดสอบแรงดันน้ำและความทนทานต่อการรั่วไหลของฮีเลียมเพื่อประสิทธิภาพการปิดผนึกที่เหนือกว่า, ขจัดความเสี่ยงน้ำรั่วและปกป้องส่วนประกอบออปติคัลที่มีราคาแพง.



พื้นผิวการนำความร้อนสูง, ป้องกันการกัดกร่อนและเป็นฉนวน อลูมิเนียมอัลลอยด์ 6061/6063 เป็นวัสดุมาตรฐาน; มีตัวเลือกทองแดงนำความร้อนสูง. การเคลือบผิวแบบฮาร์ดอะโนไดซ์ให้ความเป็นฉนวนและการทนทานต่อการกัดกร่อนทางเคมีไฟฟ้า, เข้ากันได้กับระบบระบายความร้อนด้วยน้ำปราศจากไอออน.



ปรับแต่งสูงสำหรับรุ่นกำลังหลายระดับ จำนวนกลีบ, เส้นผ่านศูนย์กลางการขดใยแก้ว, ข้อกำหนดของร่องใยแก้ว, ทิศทางของหัวฉีดเข้า/ออก, รูยึดและหมุดกำหนดตำแหน่งสามารถปรับแต่งได้ทั้งหมด. เข้ากันได้กับเลเซอร์ใยแก้วต่างๆ ตั้งแต่ 3kW ถึง 20kW+.



การออกแบบแบบบูรณาการเพื่อการประกอบที่ง่ายขึ้น รูยึดมาตรฐานที่เจาะไว้ล่วงหน้าและรูหมุดกำหนดตำแหน่ง. บางรุ่นมีตำแหน่งยึดสำหรับชิปปั๊ม LD, ลดจำนวนส่วนประกอบทั้งหมดและอำนวยความสะดวกในการประกอบและทดสอบเลเซอร์.





ด้านหน้า: ร่องใยแก้วรูปกลีบดอกบ๊วย ร่องรูปกลีบต่อเนื่องหลายรอบสำหรับฝังและขดใยแก้ว, ยึดใยแก้วและสร้างการสัมผัสทางความร้อนที่เสถียร. ร่องถูกทำให้กลมเพื่อปกป้องใยแก้วนำแสง.



ชั้นถ่ายเทความร้อนฐาน ฐานอลูมิเนียมอัลลอยด์ / ทองแดงทำหน้าที่เป็นฮีทซิงค์สำหรับการนำความร้อนของใยแก้ว, ถ่ายเทความร้อนจากใยแก้วไปยังช่องระบายความร้อนภายในอย่างรวดเร็ว.



ช่องทางการไหลระบายความร้อนด้วยน้ำภายใน ช่องระบายความร้อนแบบขนานในตัวพร้อมแรงดันตกที่เหมาะสม. น้ำหล่อเย็นไหลเวียนภายในช่องเพื่อนำความร้อนของฐานออกอย่างต่อเนื่อง. ช่องทางการไหลได้รับการปรับให้เหมาะสมโดยการจำลองของไหลเพื่อการแลกเปลี่ยนความร้อนที่สม่ำเสมอ.



พอร์ตเข้าและออก ขั้วต่อแบบเร็วมาตรฐานหรืออินเทอร์เฟซแบบเกลียวที่เข้ากันได้กับเครื่องทำความเย็นอุตสาหกรรมสำหรับการเข้าถึงน้ำหล่อเย็นปราศจากไอออน.



ด้านหลัง / ด้านข้าง: โครงสร้างการติดตั้งและกำหนดตำแหน่ง รูสกรูที่สงวนไว้และรูหมุดกำหนดตำแหน่งสำหรับยึดแผ่นระบายความร้อนเข้ากับโครงเลเซอร์.





✅ เลเซอร์ใยแก้วแบบต่อเนื่องกำลังสูงในอุตสาหกรรม ✅ อุปกรณ์ตัดเลเซอร์, เชื่อมเลเซอร์ และเคลือบเลเซอร์ ✅ แหล่งกำเนิดแสงใยแก้วกำลังสูงและระบบเลเซอร์วิจัยทางวิทยาศาสตร์ ✅ การจัดการความร้อนสำหรับช่องสะท้อนของเครื่องขยายใยแก้วกำลังปานกลางและสูง
