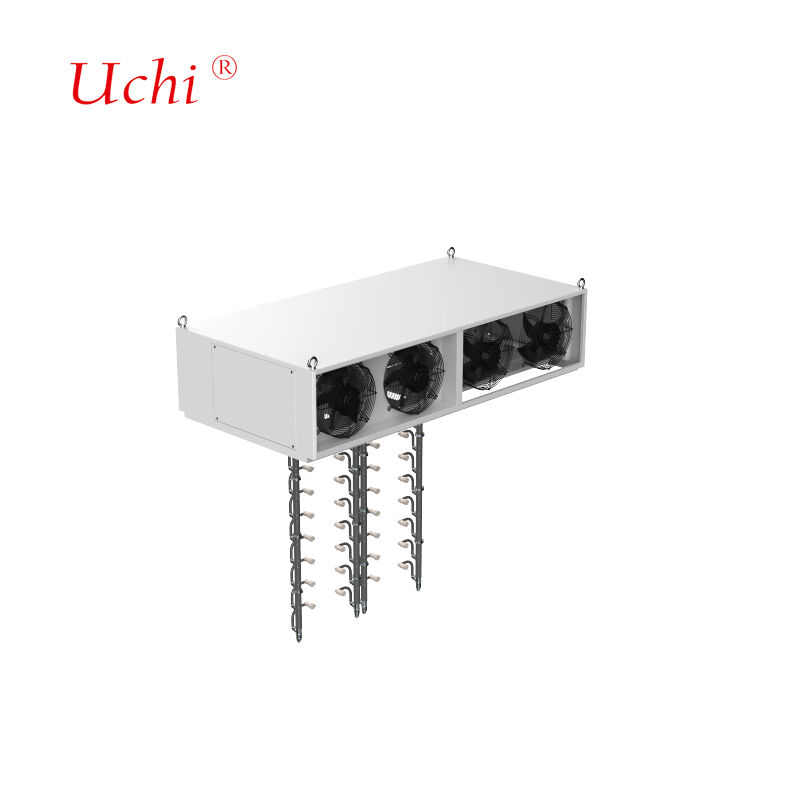

ระบบระบายความร้อนด้วยของเหลวเต็มรูปแบบสำหรับกองชาร์จ 800KW
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan， Guangdong ประเทศจีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | 800S |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ใช้พลังกองชาร์จที่รวดเร็วเป็นพิเศษ: | 800กิโลวัตต์ | แหล่งพลังงานความร้อน: | 30กิโลวัตต์ |
|---|---|---|---|
| ประเภทน้ำยาหล่อเย็น: | ประเภทน้ำหล่อเย็น 40% | จำนวนโมดูลระบบ: | 18 ชิ้น |
| อัตราการไหลของโมดูลเดี่ยว: | 6 ลิตร/นาที | อุณหภูมิการลดความถี่ของระบบ:: | 60 ℃ |
| ข้อกำหนดด้านแหล่งจ่ายไฟ: | AC 220V, 50Hz | ระดับการป้องกัน: | IP54 |
| เสียงรบกวน: | ≤60dB | อุณหภูมิแวดล้อม: | -30~55°เซลเซียส |
| ความชื้น: | 5% ~ 90% | ระดับความสูง: | ≤2000m |
| ขนาดหน่วยระบายความร้อนด้วยของเหลว: | 1600×900×475มม. (ความสูงรวมพัดลม) | ||
| เน้น: | กองชาร์จระบายความร้อนด้วยของเหลว 800KW,ระบบชาร์จระบายความร้อนด้วยของเหลวเต็มรูปแบบ,แผ่นระบายความร้อนด้วยของเหลวสำหรับการชาร์จ |
||
รายละเอียดสินค้า
800KW ระบบระบายความร้อนด้วยของเหลวเต็มรูปแบบสำหรับสแต็กการชาร์จ
ระบบระบายความร้อนด้วยของเหลวประสิทธิภาพสูงที่ออกแบบมาสำหรับสถานีชาร์จความเร็วสูงพิเศษ 800KW พร้อมเทคโนโลยีการจัดการความร้อนขั้นสูงและการก่อสร้างที่แข็งแกร่ง
ส่วนประกอบของระบบ
- เครื่องแลกเปลี่ยนความร้อนระบายความร้อนด้วยของเหลว
- ปั๊มหมุนเวียนและปั๊มเติม
- ถังน้ำและเซ็นเซอร์
- พัดลมประสิทธิภาพสูง
- ระบบควบคุมขั้นสูง
ออกแบบมาสำหรับการติดตั้งบนตู้ชาร์จหลัก เหมาะสำหรับตู้จ่ายไฟของเสาชาร์จความเร็วสูงพิเศษ 600KW
พารามิเตอร์ทางเทคนิค
- กำลังไฟของสถานีชาร์จพิเศษที่ใช้งานได้: 800KW
- กำลังไฟของแหล่งความร้อน: 30KW
- ประเภทสารหล่อเย็น: สารละลายเอทิลีนไกลคอล 40%
- จำนวนโมดูลระบบ: 18 ชิ้น (อัตราการไหลของโมดูลเดียว: 6L/min)
- อุณหภูมิลดความถี่ของระบบ: 60℃
- ข้อกำหนดด้านพลังงาน: AC220, 50HZ
- ระดับการป้องกัน: IP54
- โหมดการสื่อสาร: 485 (โปรโตคอล Modbus RTU)
- เสียงรบกวน: ≤60dB
- อุณหภูมิแวดล้อม: -30~55°C
- ความชื้น: 5%～90%
- ระดับความสูง: ≤2000m
- ขนาดของหน่วยระบายความร้อนด้วยของเหลว: 1600×900×475mm (ความสูงรวมถึงพัดลม)
การออกแบบหม้อน้ำแผ่นเย็น
การออกแบบช่องทางไหลภายในแบบกำหนดเองตามข้อมูลการใช้พลังงานของลูกค้าและรูปแบบการกระจายความร้อน กระบวนการทางวิศวกรรมของเราประกอบด้วยการวิเคราะห์การจำลองอย่างครอบคลุมพร้อมการปรับพารามิเตอร์ซ้ำๆ เพื่อให้บรรลุเป้าหมายด้านประสิทธิภาพความร้อนและไฮดรอลิกที่เหมาะสมที่สุด
ความสามารถของอุปกรณ์การผลิต
| ประเภทอุปกรณ์ | ปริมาณ | พารามิเตอร์ทางเทคนิค |
|---|---|---|
| เตาอบบัดกรีอุโมงค์ | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 1000mm (W) * 250mm (H), ความยาวไม่จำกัด อุณหภูมิการเชื่อมสูงสุด: 950℃ วัสดุที่ใช้งานได้: ทองแดง, อะลูมิเนียม |
| เตาสูญญากาศบัดกรี | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 800mm * 1200mm * 800mm อุณหภูมิการเชื่อมสูงสุด: 1200℃ วัสดุที่ใช้งานได้: ทองแดง, อะลูมิเนียม, สแตนเลส |
| อุปกรณ์ตรวจจับการรั่วไหลของฮีเลียม | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500mm * 750mm * 700mm ช่วงแรงดันการทดสอบ: 0-3MPa ความแม่นยำในการทดสอบ: 2g/ปี หรือ ≤1*10⁻⁶ Pa*m³/s |
| อุปกรณ์ทดสอบไฮโดรสแตติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500mm * 1500mm * 1000mm ช่วงแรงดันการทดสอบ: 0-5MPa |
| อุปกรณ์ทดสอบนิวเมติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: ไม่จำกัด ช่วงแรงดันการทดสอบ: 0-5MPa ความแม่นยำในการทดสอบ: 1Pa |
เทคโนโลยีการบัดกรีขั้นสูง
กระบวนการบัดกรีสุญญากาศของเราเชื่อมแผ่นอะลูมิเนียมโดยใช้โลหะเติมที่มีจุดหลอมเหลวต่ำกว่าวัสดุฐาน สร้างรอยต่อที่แข็งแรงมากโดยไม่มีฟลักซ์กัดกร่อนตกค้าง เทคโนโลยีระดับไฮเอนด์นี้ให้ความร้อนสม่ำเสมอ การควบคุมอุณหภูมิที่แม่นยำ ขจัดข้อกำหนดหลังการทำความสะอาด และลดการบิดเบือนของชิ้นส่วน
เทคโนโลยีระบบระบายความร้อนด้วยของเหลว
ระบบระบายความร้อนด้วยของเหลวพลังงานสูงต้องใช้ฮีทซิงก์ที่สามารถดูดซับความร้อนได้อย่างรวดเร็ว การใช้ประโยชน์จากความจุความร้อนจำเพาะสูงของของเหลว ระบบของเราถ่ายเทความร้อนจำนวนมากผ่านการไหลของของเหลว ซึ่งสามารถกระจายความร้อนได้ตั้งแต่หลายร้อยวัตต์ไปจนถึงกว่าหนึ่งกิโลวัตต์
หลากหลายของแผ่นเย็นของเหลว
- แผ่นเย็นของเหลวแบบฝังท่อ: ผลิตโดยการทำร่องแผ่น ฝังและเชื่อมท่อทองแดงไว้ข้างใน จากนั้นปิดผนึกอย่างแน่นหนาด้วยการเชื่อม รับประกันความแน่นของของเหลว ความปลอดภัยในการใช้งาน และความเรียบสูงเพื่อการสัมผัสความร้อนที่ดีเยี่ยม
- แผ่นเย็นของเหลวแบบใส่ท่อ: ผลิตโดยการฝังท่อทองแดงลงบนพื้นผิวแผ่นอะลูมิเนียมโดยใช้กระบวนการเชื่อมหรือการยึดติด พร้อมการควบคุมความเรียบอย่างเข้มงวดเพื่อลดความต้านทานความร้อน
- แผ่นเย็นของเหลวชนิดช่อง: ช่องทางไหลภายในที่เกิดขึ้นบนพื้นผิวทองแดงหรืออะลูมิเนียมผ่านการเจาะ การอัดขึ้นรูป และการตัดเฉือนที่แม่นยำ ปิดผนึกผ่านการเชื่อมแบบเสียดสีหรือการบัดกรีที่อุณหภูมิสูง
- บล็อกระบายความร้อนด้วยของเหลว: สำหรับการกระจายความร้อนของชิปกำลังสูงพร้อมช่องทางไหลภายในที่สร้างขึ้นผ่านเทคโนโลยีครีบขูดเพื่อเพิ่มพื้นที่ผิวการแลกเปลี่ยนความร้อน
ผลิตภัณฑ์ระบายความร้อนเฉพาะวัสดุ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบทองแดงบัดกรี: โมดูลระบายความร้อนด้วยของเหลว GB200, โมดูลระบายความร้อนด้วยของเหลว H20, โมดูลระบายความร้อนด้วยของเหลวแบบออปติคัล และแผ่นเย็นทองแดงอื่นๆ เข้ากันได้กับฟอสฟอร์ทองแดง เงิน นิกเกิล และบัดกรีชนิดทองคำ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบอะลูมิเนียมบัดกรี: หม้อน้ำไซฟอน LTS, กล่องระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์แบบหล่อขึ้นรูป, แผ่นระบายความร้อนด้วยของเหลวแบบปั๊มจ่ายไฟ, แผ่นระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์ของมอเตอร์, หม้อน้ำ 6G-3DRVC และหม้อน้ำระบายความร้อนด้วยของเหลวแบบบัดกรีอื่นๆ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบสแตนเลสบัดกรี: ท่อร่วมระบายความร้อนด้วยของเหลว, โมดูลระบายความร้อนด้วยของเหลว DIMM และท่อร่วมระบายความร้อนด้วยของเหลวสแตนเลสอื่นๆ
การใช้งานหลัก
- เลเซอร์และอุปกรณ์ทางการแพทย์
- การระบายความร้อนชุดแบตเตอรี่พลังงาน EV
- อุปกรณ์อิเล็กทรอนิกส์กำลังและอุปกรณ์ขับเคลื่อนมอเตอร์
- ระบบส่งสัญญาณ 5G ไมโครเวฟ
- ระบบพลังงานหมุนเวียน
- IGBT และระบบเซมิคอนดักเตอร์กำลัง
- ศูนย์ข้อมูลและการใช้งานด้านพลังงานอุตสาหกรรม
- ระบบป้องกันประเทศและระบบการบิน
- เซลล์เชื้อเพลิงและระบบฉุดลาก
การประกันคุณภาพ
เรารักษามาตรฐานคุณภาพที่เข้มงวดด้วยอุปกรณ์ทดสอบที่ครอบคลุม ได้แก่:
- เครื่องวัดพิกัด 1 เครื่อง
- เครื่องฉายภาพ 1 เครื่อง
- เครื่องทดสอบแรงดันสูงน้ำ 2 เครื่อง
- เครื่องทดสอบความต้านทานความร้อน 4 เครื่อง
- เครื่องทดสอบการรั่วไหลของของเหลว 2 เครื่อง
พันธสัญญาการบริการลูกค้า
- ตอบสนองต่อการสอบถามทั้งหมดทันที
- ราคาที่แข่งขันได้พร้อมรับประกันคุณภาพ
- การจัดตารางการผลิตที่มีประสิทธิภาพ
- โซลูชันการขนส่งที่เหมาะสมที่สุด
- การสนับสนุนด้านเทคนิคที่ครอบคลุม
คำถามที่พบบ่อย
คุณเป็นบริษัทการค้าหรือผู้ผลิต เราเป็นผู้ผลิตฮีทซิงก์และแผ่นระบายความร้อนด้วยน้ำระดับมืออาชีพที่มีประสบการณ์มากมายและทีมงานด้านเทคนิคที่แข็งแกร่ง พร้อมด้วยการผลิตแบบอัตโนมัติและเครื่องจักรกล
คุณเคยส่งออกสินค้ามาก่อนและไปยังภูมิภาคใดบ้าง 60% ของการผลิตทั้งหมดของเราถูกส่งออกไปยังญี่ปุ่น อินเดีย สหราชอาณาจักร แคนาดา สหรัฐอเมริกา และบราซิล
คุณมีพนักงานกี่คน ประมาณ 100 คนในฝ่ายขาย การจัดซื้อ วิศวกรรม QA คลังสินค้า และฝ่ายผลิต
คุณสามารถให้ตัวอย่างได้หรือไม่หากเราเห็นด้วยกับการออกแบบ ใช่ เราให้ตัวอย่างเพื่อยืนยันก่อนการผลิตจำนวนมาก พร้อมภาพวาดทางเทคนิคหากจำเป็น
คุณใช้วิธีการบรรจุแบบใด การบรรจุแบบกำหนดเองพร้อมกล่องกระดาษแข็งปกติและผ้ากันแน่นหรือกล่องไม้เพื่อการปกป้องที่ดีที่สุดระหว่างการขนส่ง
คุณให้การสนับสนุนด้านเทคนิคสำหรับปัญหาผลิตภัณฑ์หรือไม่ ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบอย่างครบถ้วนก่อนจัดส่ง สำหรับปัญหาใดๆ เรามีโซลูชันทางเทคนิคทันที
