ระบบความเย็นของเหลวของเครื่องเชื่อมชาร์จ ใช้ในการจัดการความร้อนของปืนชาร์จ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan， Guangdong ประเทศจีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | ขั้วต่อการชาร์จระบบระบายความร้อนด้วยของเหลว |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, |
| สามารถในการผลิต: | 50000000PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| เน้น: | เครื่องเชื่อมการชาร์จระบบเย็นของเหลว,ปืนชาร์จการจัดการความร้อน,สารเหลวปลาเย็นละลายความร้อน |
||
|---|---|---|---|
รายละเอียดสินค้า
ระบบระบายความร้อนด้วยของเหลวสำหรับจัดการความร้อนของขั้วต่อการชาร์จ
ระบบระบายความร้อนด้วยของเหลวขั้นสูงที่ออกแบบมาโดยเฉพาะสำหรับการจัดการความร้อนของปืนชาร์จในการใช้งานการชาร์จพลังงานสูง

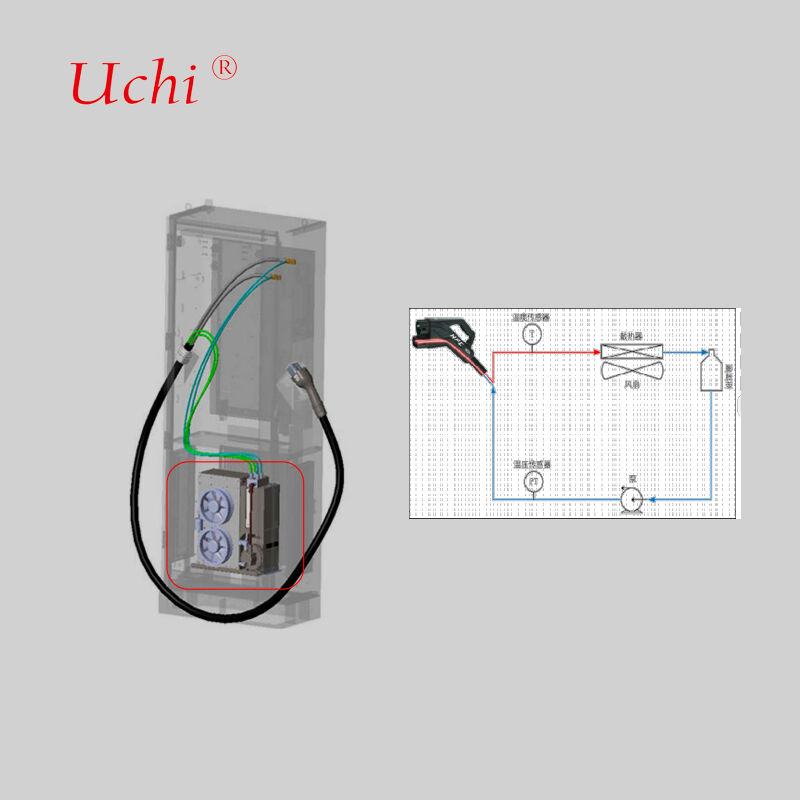

ส่วนประกอบและโครงสร้างของระบบ
- ระบบที่ครอบคลุมซึ่งรวมถึงเครื่องแลกเปลี่ยนความร้อนระบายความร้อนด้วยของเหลว ปั๊มหมุนเวียน ปั๊มเติม ถังเก็บน้ำ เซ็นเซอร์ พัดลม และระบบควบคุม
- ออกแบบมาเพื่อติดตั้งบนตู้ชาร์จหลัก
- เหมาะสำหรับตู้จ่ายไฟแบบชาร์จเร็วพิเศษ 600KW
สาขาการใช้งาน
ส่วนใหญ่ใช้สำหรับการจัดการความร้อนของปืนชาร์จ ระบบมีการออกแบบที่กะทัดรัดสำหรับการติดตั้งภายในเสาชาร์จ บำรุงรักษาง่าย และการกำหนดค่าที่ปรับแต่งได้ตามความต้องการของลูกค้า การควบคุมระบบผ่าน PLC หรือไมโครคอมพิวเตอร์ชิปเดียวพร้อมการสื่อสาร RS-485 ไปยังโฮสต์
เข้ากันได้กับปืนชาร์จระบายความร้อนด้วยของเหลวที่มีอยู่สำหรับพิกัดพลังงานหลายระดับ: 1.5/1.8/2.4/4.5/6.5/9.5 kW พร้อมขั้วต่อที่เข้ากันได้กับสายชาร์จและขั้วต่อกระแสหลัก
การออกแบบหม้อน้ำแผ่นเย็น
การออกแบบช่องทางไหลภายในแบบกำหนดเองตามข้อมูลการใช้พลังงานของลูกค้าและรูปแบบการกระจายความร้อน กระบวนการทางวิศวกรรมของเราประกอบด้วยการวิเคราะห์การจำลองอย่างครอบคลุมพร้อมการปรับพารามิเตอร์ซ้ำๆ เพื่อให้บรรลุเป้าหมายด้านประสิทธิภาพความร้อนและไฮดรอลิกที่เหมาะสมที่สุด
ความสามารถของอุปกรณ์การผลิต
| ประเภทอุปกรณ์ | ปริมาณ | พารามิเตอร์ทางเทคนิค |
|---|---|---|
| เตาอบบัดกรีอุโมงค์ | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 1000 มม. (กว้าง) * 250 มม. (สูง) ความยาวไม่จำกัด อุณหภูมิการเชื่อมสูงสุด: 950℃ วัสดุที่ใช้ได้: ทองแดง อะลูมิเนียม |
| เตาอบบัดกรีสุญญากาศ | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 800 มม. * 1200 มม. * 800 มม. อุณหภูมิการเชื่อมสูงสุด: 1200℃ วัสดุที่ใช้ได้: ทองแดง อะลูมิเนียม สแตนเลส |
| อุปกรณ์ตรวจจับการรั่วไหลของฮีเลียม | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500 มม. * 750 มม. * 700 มม. ช่วงแรงดันทดสอบ: 0-3MPa ความแม่นยำในการทดสอบ: 2g/ปี หรือ ≤1*10⁻⁶ Pa*m³/s |
| อุปกรณ์ทดสอบไฮโดรสแตติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500 มม. * 1500 มม. * 1000 มม. ช่วงแรงดันทดสอบ: 0-5MPa |
| อุปกรณ์ทดสอบนิวเมติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: ไม่จำกัด ช่วงแรงดันทดสอบ: 0-5MPa ความแม่นยำในการทดสอบ: 1Pa |
เทคโนโลยีการบัดกรีขั้นสูง
กระบวนการบัดกรีสุญญากาศของเราเชื่อมแผ่นอะลูมิเนียมโดยใช้โลหะเติมที่มีจุดหลอมเหลวต่ำกว่าวัสดุฐาน ทำให้เกิดข้อต่อที่แข็งแรงมากโดยไม่มีฟลักซ์กัดกร่อนตกค้าง เทคโนโลยีระดับไฮเอนด์นี้ให้ความร้อนสม่ำเสมอ การควบคุมอุณหภูมิที่แม่นยำ ขจัดความต้องการในการทำความสะอาดหลังการใช้งาน และลดการบิดเบือนของชิ้นส่วน
เทคโนโลยีระบบระบายความร้อนด้วยของเหลว
ระบบระบายความร้อนด้วยของเหลวพลังงานสูงต้องใช้ฮีทซิงก์ที่สามารถดูดซับความร้อนได้อย่างรวดเร็ว การใช้ประโยชน์จากความจุความร้อนจำเพาะสูงของของเหลว ระบบของเราจะถ่ายเทความร้อนจำนวนมากผ่านการไหลของของเหลว ซึ่งสามารถกระจายความร้อนได้ตั้งแต่หลายร้อยวัตต์ไปจนถึงกว่าหนึ่งกิโลวัตต์
รูปแบบแผ่นเย็นของเหลว
- แผ่นเย็นของเหลวแบบฝังท่อ: ผลิตโดยการทำร่องแผ่น ฝังและเชื่อมท่อทองแดงไว้ข้างใน จากนั้นปิดผนึกด้วยการเชื่อม รับประกันความแน่นของของเหลวที่เชื่อถือได้ ความปลอดภัยในการใช้งาน และความเรียบสูงเพื่อการสัมผัสความร้อนที่ดีเยี่ยม
- แผ่นเย็นของเหลวแบบใส่ท่อ: ผลิตโดยการฝังท่อทองแดงลงบนพื้นผิวแผ่นอะลูมิเนียมโดยใช้กระบวนการเชื่อมหรือการยึดติด พร้อมการควบคุมความเรียบอย่างเข้มงวดเพื่อลดความต้านทานความร้อน
- แผ่นเย็นของเหลวชนิดช่อง: ช่องทางไหลภายในที่เกิดขึ้นบนพื้นผิวทองแดงหรืออะลูมิเนียมผ่านการเจาะ การอัดขึ้นรูป และการตัดเฉือนที่แม่นยำ ปิดผนึกด้วยการเชื่อมแบบเสียดสีหรือการบัดกรีที่อุณหภูมิสูง
- บล็อกระบายความร้อนด้วยของเหลว: สำหรับการกระจายความร้อนของชิปพลังงานสูงพร้อมช่องทางไหลภายในที่สร้างขึ้นผ่านเทคโนโลยีครีบแบบขูดเพื่อเพิ่มพื้นที่ผิวแลกเปลี่ยนความร้อน
ผลิตภัณฑ์ระบายความร้อนเฉพาะวัสดุ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบทองแดงบัดกรี: โมดูลระบายความร้อนด้วยของเหลว GB200, โมดูลระบายความร้อนด้วยของเหลว H20, โมดูลระบายความร้อนด้วยของเหลวแบบออปติคัล และแผ่นเย็นทองแดงอื่นๆ เข้ากันได้กับฟอสฟอรัสทองแดง เงิน นิกเกิล และบัดกรีชนิดทองคำ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบอะลูมิเนียมบัดกรี: หม้อน้ำไซฟอน LTS, กล่องระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์แบบหล่อขึ้นรูป, แผ่นระบายความร้อนด้วยของเหลวแบบปั๊มพลังงาน, แผ่นระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์ของมอเตอร์, หม้อน้ำ 6G-3DRVC และหม้อน้ำระบายความร้อนด้วยของเหลวแบบบัดกรีอื่นๆ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหล็กสแตนเลสบัดกรี: ท่อร่วมระบายความร้อนด้วยของเหลว, โมดูลระบายความร้อนด้วยของเหลว DIMM และท่อร่วมระบายความร้อนด้วยของเหลวสแตนเลสอื่นๆ
การใช้งานหลัก
- เลเซอร์และอุปกรณ์ทางการแพทย์
- การระบายความร้อนของชุดแบตเตอรี่พลังงาน EV
- อุปกรณ์อิเล็กทรอนิกส์กำลังและอุปกรณ์ขับเคลื่อนมอเตอร์
- ระบบส่งสัญญาณ 5G ไมโครเวฟ
- ระบบพลังงานหมุนเวียน
- IGBT และระบบเซมิคอนดักเตอร์กำลัง
- ศูนย์ข้อมูลและการใช้งานด้านพลังงานอุตสาหกรรม
- ระบบป้องกันประเทศและระบบการบิน
- เซลล์เชื้อเพลิงและระบบฉุดลาก
การประกันคุณภาพ
เรารักษาสแตนดาร์ดคุณภาพที่เข้มงวดด้วยอุปกรณ์ทดสอบที่ครอบคลุม ได้แก่:
- 1 เครื่องวัดพิกัด
- 1 เครื่องฉาย
- เครื่องทดสอบแรงดันสูงน้ำ 2 เครื่อง
- เครื่องทดสอบความต้านทานความร้อน 4 เครื่อง
- เครื่องทดสอบการรั่วไหลของของเหลว 2 เครื่อง
ข้อผูกมัดการบริการลูกค้า
- ตอบสนองต่อการสอบถามทั้งหมดทันที
- ราคาที่แข่งขันได้พร้อมรับประกันคุณภาพ
- การจัดตารางการผลิตที่มีประสิทธิภาพ
- โซลูชันการขนส่งที่เหมาะสมที่สุด
- การสนับสนุนด้านเทคนิคที่ครอบคลุม
คำถามที่พบบ่อย
คุณเป็นบริษัทการค้าหรือผู้ผลิต เราเป็นผู้ผลิตฮีทซิงก์และแผ่นระบายความร้อนด้วยน้ำระดับมืออาชีพที่มีประสบการณ์มากมายและทีมงานด้านเทคนิคที่แข็งแกร่ง พร้อมด้วยการผลิตแบบอัตโนมัติและเครื่องจักรกล
คุณเคยส่งออกสินค้ามาก่อนและไปยังภูมิภาคใดบ้าง 60% ของการผลิตทั้งหมดของเราถูกส่งออกไปยังญี่ปุ่น อินเดีย สหราชอาณาจักร แคนาดา สหรัฐอเมริกา และบราซิล
คุณมีพนักงานกี่คน ประมาณ 100 คนในแผนกขาย จัดซื้อ วิศวกรรม QA คลังสินค้า และการผลิต
คุณสามารถให้ตัวอย่างได้หรือไม่หากเราเห็นด้วยกับการออกแบบ ใช่ เราให้ตัวอย่างเพื่อยืนยันก่อนการผลิตจำนวนมาก พร้อมกับแบบทางเทคนิคหากจำเป็น
คุณใช้วิธีการบรรจุแบบใด การบรรจุแบบกำหนดเองพร้อมกล่องกระดาษแข็งปกติและผ้ากันแน่นหรือกล่องไม้เพื่อการปกป้องที่ดีที่สุดระหว่างการขนส่ง
คุณให้การสนับสนุนด้านเทคนิคสำหรับปัญหาผลิตภัณฑ์หรือไม่ ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบอย่างครบถ้วนก่อนจัดส่ง สำหรับปัญหาใดๆ เรามีแนวทางแก้ไขทางเทคนิคทันที
