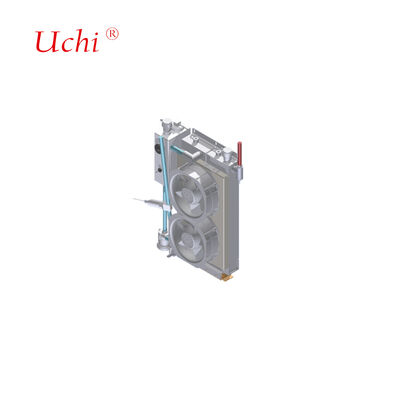

ระบบความเย็นของเหลวของสตั๊กชาร์จที่เย็นด้วยเหลวเต็มที่ เป็นที่สอดคล้องกับปืนที่เย็นด้วยเหลวที่ระดับ 400A ถึง 600A
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan， Guangdong ประเทศจีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | 800S-1 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ใช้กระแสปืนระบายความร้อนด้วยของเหลว: | 400A ถึง 600A | แหล่งพลังงานความร้อน: | 1.8kW |
|---|---|---|---|
| ประเภทน้ำยาหล่อเย็น: | สารละลายเอทิลีนไกลคอลหรือน้ำมันซิลิโคน | เสียงรบกวน: | ≤60dB |
| อุณหภูมิสภาพแวดล้อมการทำงาน: | -35~55°ซ | อุณหภูมิแวดล้อม: | -30°C ถึง 55°C |
| ความชื้น: | 5% ~ 90% | ระดับความสูง: | ≤2000m |
| ขนาดหน่วยระบายความร้อนด้วยของเหลว: | 350×180×550มม. (กว้าง*ยาว*สูง) | แรงดันไฟฟ้าขาเข้า: | 24V DC |
| กระแสไฟเข้า: | ≤10A | อัตราการไหล: | 0 ถึง 5 ลิตร/นาที |
| เน้น: | ระบบเย็นของเหลวสําหรับกระจกชาร์จ,เครื่องชาร์จที่เย็นด้วยของเหลวเต็ม,ปืนเย็นเหลว 400A ถึง 600A |
||
รายละเอียดสินค้า
ระบบระบายความร้อนด้วยของเหลวสำหรับแอปพลิเคชันการชาร์จกระแสไฟสูง
ระบบสแต็กการชาร์จแบบระบายความร้อนด้วยของเหลวเต็มรูปแบบขั้นสูงที่เข้ากันได้กับปืนระบายความร้อนด้วยของเหลวที่พิกัด 400A ถึง 600A ออกแบบมาสำหรับสถานีชาร์จที่รวดเร็วเป็นพิเศษ
สถาปัตยกรรมระบบ

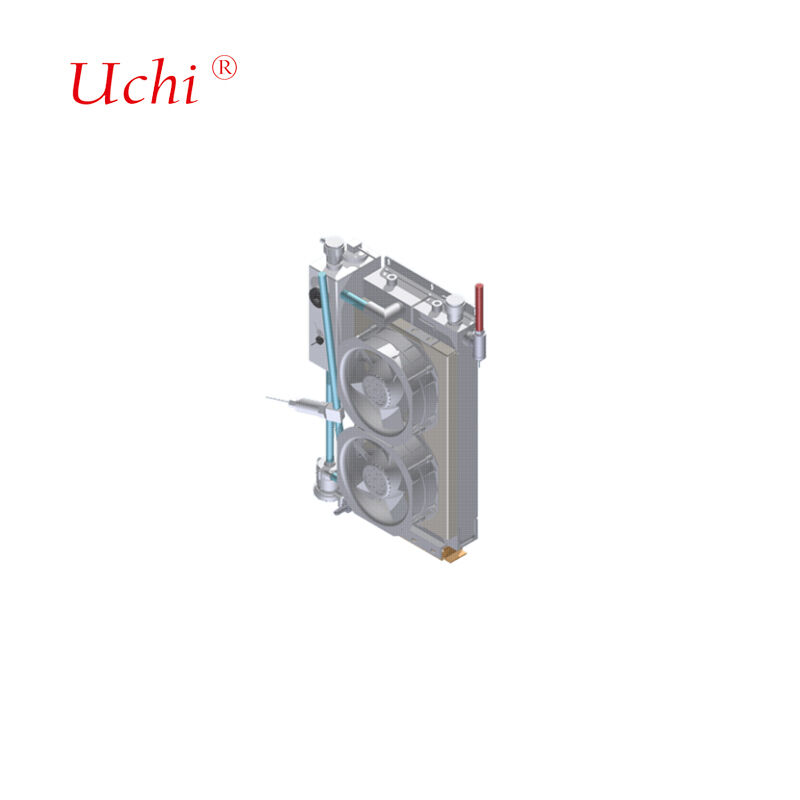

โซลูชันการระบายความร้อนที่ครอบคลุมซึ่งประกอบด้วยหม้อน้ำระบายความร้อนด้วยของเหลว ปั๊มหมุนเวียน ปั๊มเติม ถังเก็บน้ำ เซ็นเซอร์ พัดลม และระบบควบคุมแบบบูรณาการ ออกแบบมาสำหรับการติดตั้งด้านล่างในเสาชาร์จแบบซุปเปอร์ชาร์จที่ระบายความร้อนด้วยของเหลว พร้อมความสามารถในการปรับแต่งได้อย่างเต็มที่
ข้อมูลจำเพาะทางเทคนิค
- ความเข้ากันได้ของปืนระบายความร้อนด้วยของเหลว: 400A ถึง 600A
- กำลังไฟแหล่งความร้อน: 1.8KW
- ตัวเลือกน้ำหล่อเย็น: สารละลายเอทิลีนไกลคอลหรือน้ำมันซิลิโคน
- ช่วงอุณหภูมิในการทำงาน: -35°C ถึง 55°C
- แรงดันไฟฟ้าขาเข้า: 24V DC; กระแสไฟเข้า: ≤10A; อัตราการไหล: 0 ถึง 5L/min
- อินเทอร์เฟซการสื่อสาร: 485 (โปรโตคอล Modbus RTU)
- ระดับเสียงรบกวน: ≤60dB
- สภาพแวดล้อม: -30°C ถึง 55°C; ความชื้น: 5% ถึง 90%; ระดับความสูง: ≤2000m
- ขนาดของหน่วย: 350mm (กว้าง) × 180mm (ยาว) × 550mm (สูง)
วิศวกรรมหม้อน้ำแผ่นเย็น
การออกแบบช่องทางไหลภายในแบบกำหนดเองที่ปรับให้เหมาะสมผ่านการวิเคราะห์การจำลองที่ครอบคลุม กระบวนการทางวิศวกรรมของเราประกอบด้วยการปรับพารามิเตอร์ซ้ำๆ เพื่อให้บรรลุเป้าหมายด้านประสิทธิภาพความร้อนและไฮดรอลิกที่เหมาะสมที่สุด
ความสามารถของอุปกรณ์การผลิต
| ประเภทอุปกรณ์ | ปริมาณ | พารามิเตอร์ทางเทคนิค |
|---|---|---|
| เตาอบบัดกรีแบบอุโมงค์ | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 1000mm (กว้าง) * 250mm (สูง) ความยาวไม่จำกัด อุณหภูมิการเชื่อมสูงสุด: 950°C วัสดุที่ใช้ได้: ทองแดง อะลูมิเนียม |
| เตาอบบัดกรีสุญญากาศ | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 800mm * 1200mm * 800mm อุณหภูมิการเชื่อมสูงสุด: 1200°C วัสดุที่ใช้ได้: ทองแดง อะลูมิเนียม สแตนเลส |
| อุปกรณ์ตรวจจับการรั่วไหลของฮีเลียม | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500mm * 750mm * 700mm ช่วงแรงดันการทดสอบ: 0-3MPa ความแม่นยำในการทดสอบ: 2g/ปี หรือ ≤1*10⁻⁶ Pa*m³/s |
| อุปกรณ์ทดสอบไฮโดรสแตติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500mm * 1500mm * 1000mm ช่วงแรงดันการทดสอบ: 0-5MPa |
| อุปกรณ์ทดสอบนิวเมติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: ไม่จำกัด ช่วงแรงดันการทดสอบ: 0-5MPa ความแม่นยำในการทดสอบ: 1Pa |
เทคโนโลยีการบัดกรีขั้นสูง
กระบวนการบัดกรีสุญญากาศของเราเชื่อมแผ่นอะลูมิเนียมโดยใช้โลหะเติมที่มีจุดหลอมเหลวต่ำกว่าวัสดุฐาน สร้างรอยต่อที่แข็งแรงมากโดยไม่มีฟลักซ์กัดกร่อนตกค้าง เทคโนโลยีระดับไฮเอนด์นี้ให้ความร้อนสม่ำเสมอ การควบคุมอุณหภูมิที่แม่นยำ ขจัดข้อกำหนดหลังการทำความสะอาด และลดการบิดเบือนของชิ้นส่วน
เทคโนโลยีระบบระบายความร้อนด้วยของเหลว
ระบบระบายความร้อนด้วยของเหลวพลังงานสูงต้องใช้ฮีทซิงก์ที่สามารถดูดซับความร้อนได้อย่างรวดเร็ว การใช้ประโยชน์จากความจุความร้อนจำเพาะสูงของของเหลว ระบบของเราจะถ่ายเทความร้อนจำนวนมากผ่านการไหลของของเหลว ซึ่งสามารถกระจายความร้อนได้ตั้งแต่หลายร้อยวัตต์ไปจนถึงกว่าหนึ่งกิโลวัตต์
รูปแบบแผ่นเย็นของเหลว
- แผ่นเย็นของเหลวแบบฝังท่อ: ผลิตโดยการทำร่องแผ่น ฝังและเชื่อมท่อทองแดงไว้ข้างใน จากนั้นปิดผนึกด้วยการเชื่อม รับประกันความแน่นของของเหลวที่เชื่อถือได้ ความปลอดภัยในการใช้งาน และความเรียบสูงเพื่อการสัมผัสความร้อนที่ดีเยี่ยม
- แผ่นเย็นของเหลวแบบใส่ท่อ: ผลิตโดยการฝังท่อทองแดงลงบนพื้นผิวแผ่นอะลูมิเนียมโดยใช้กระบวนการเชื่อมหรือการยึดติด พร้อมการควบคุมความเรียบอย่างเข้มงวดเพื่อลดความต้านทานความร้อน
- แผ่นเย็นของเหลวชนิดช่อง: ช่องทางไหลภายในที่เกิดขึ้นบนพื้นผิวทองแดงหรืออะลูมิเนียมผ่านการเจาะ การอัดขึ้นรูป และการตัดเฉือนที่แม่นยำ ปิดผนึกด้วยการเชื่อมแบบเสียดสีหรือการบัดกรีที่อุณหภูมิสูง
- บล็อกระบายความร้อนด้วยของเหลว: สำหรับการกระจายความร้อนของชิปพลังงานสูง พร้อมช่องทางไหลภายในที่สร้างขึ้นผ่านเทคโนโลยีครีบแบบขูดเพื่อเพิ่มพื้นที่ผิวแลกเปลี่ยนความร้อน
โซลูชันการระบายความร้อนเฉพาะวัสดุ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบบัดกรีทองแดง
โมดูลระบายความร้อนด้วยของเหลว GB200, โมดูลระบายความร้อนด้วยของเหลว H20, โมดูลระบายความร้อนด้วยของเหลวแบบออปติคัล และแผ่นเย็นทองแดงอื่นๆ เข้ากันได้กับฟอสเฟอร์ทองแดง, เงิน, นิกเกิล และบัดกรีชนิดทอง
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบบัดกรีอะลูมิเนียม
หม้อน้ำไซฟอน LTS, กล่องระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์แบบหล่อขึ้นรูป, แผ่นระบายความร้อนด้วยของเหลวแบบปั๊มพลังงาน, แผ่นระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์ของมอเตอร์, หม้อน้ำ 6G-3DRVC และหม้อน้ำระบายความร้อนด้วยของเหลวแบบบัดกรีอื่นๆ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบบัดกรีสแตนเลส
ท่อร่วมระบายความร้อนด้วยของเหลว, โมดูลระบายความร้อนด้วยของเหลว DIMM และท่อร่วมระบายความร้อนด้วยของเหลวสแตนเลสอื่นๆ
แอปพลิเคชันหลัก
- เลเซอร์และอุปกรณ์ทางการแพทย์
- การระบายความร้อนชุดแบตเตอรี่พลังงาน EV
- อุปกรณ์อิเล็กทรอนิกส์กำลังและอุปกรณ์ขับเคลื่อนมอเตอร์
- ระบบส่งสัญญาณ 5G ไมโครเวฟ
- ระบบพลังงานหมุนเวียน
- IGBT และระบบเซมิคอนดักเตอร์กำลัง
- ศูนย์ข้อมูลและแอปพลิเคชันพลังงานอุตสาหกรรม
- ระบบป้องกันประเทศและระบบการบิน
- เซลล์เชื้อเพลิงและระบบฉุดลาก
การประกันคุณภาพ
เรารักษาสแตนดาร์ดคุณภาพที่เข้มงวดด้วยอุปกรณ์ทดสอบที่ครอบคลุม ได้แก่:
- 1 เครื่องวัดพิกัด
- 1 เครื่องฉาย
- 2 เครื่องทดสอบแรงดันน้ำสูง
- 4 เครื่องทดสอบความต้านทานความร้อน
- 2 เครื่องทดสอบการรั่วไหลของของเหลว
ข้อผูกมัดการบริการลูกค้า
- ตอบสนองต่อการสอบถามทั้งหมดทันที
- ราคาที่แข่งขันได้พร้อมรับประกันคุณภาพ
- การจัดตารางการผลิตที่มีประสิทธิภาพ
- โซลูชันการขนส่งที่เหมาะสมที่สุด
- การสนับสนุนด้านเทคนิคที่ครอบคลุม
คำถามที่พบบ่อย
คุณเป็นบริษัทการค้าหรือผู้ผลิต
เราเป็นผู้ผลิตฮีทซิงก์และแผ่นระบายความร้อนด้วยน้ำระดับมืออาชีพที่มีประสบการณ์มากมายและทีมงานด้านเทคนิคที่แข็งแกร่ง พร้อมด้วยการผลิตแบบอัตโนมัติและเครื่องจักรกล
คุณเคยส่งออกสินค้ามาก่อนและไปยังภูมิภาคใดบ้าง
60% ของการผลิตทั้งหมดของเราถูกส่งออกไปยังญี่ปุ่น อินเดีย สหราชอาณาจักร แคนาดา สหรัฐอเมริกา และบราซิล
คุณมีพนักงานกี่คน
ประมาณ 100 คนในฝ่ายขาย การจัดซื้อ วิศวกรรม QA คลังสินค้า และฝ่ายผลิต
คุณสามารถให้ตัวอย่างได้หรือไม่หากเราเห็นด้วยกับการออกแบบ
ใช่ เราให้ตัวอย่างเพื่อยืนยันก่อนการผลิตจำนวนมาก พร้อมภาพวาดทางเทคนิคหากจำเป็น
คุณใช้วิธีการบรรจุแบบใด
บรรจุภัณฑ์แบบกำหนดเองพร้อมกล่องกระดาษแข็งปกติและผ้ากันแน่นหรือกล่องไม้เพื่อการปกป้องที่ดีที่สุดระหว่างการขนส่ง
คุณให้การสนับสนุนด้านเทคนิคสำหรับปัญหาผลิตภัณฑ์หรือไม่
ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบอย่างครบถ้วนก่อนจัดส่ง สำหรับปัญหาใดๆ เราให้โซลูชันทางเทคนิคทันที
