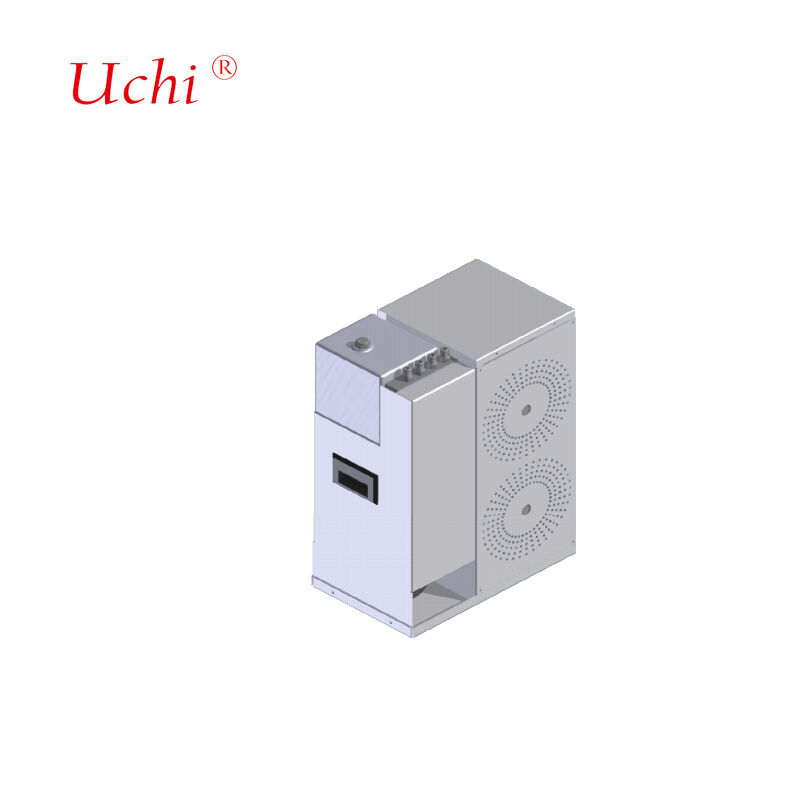

ระบบลดความเย็นของเครื่องชาร์จที่ลดความเย็นแบบเหลวโดยครบถ้วน ด้วยพลังงานแหล่งความร้อน 6.5KW
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan， Guangdong ประเทศจีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | 6.5 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| แหล่งพลังงานความร้อน: | (6.5KW @ 50 ℃ อุณหภูมิแวดล้อม (TA) อุณหภูมิของเหลวส่งคืน ≤85 ℃) | ประเภทน้ำยาหล่อเย็น: | น้ำมันซิลิโคน |
|---|---|---|---|
| ใช้กระแสปืนระบายความร้อนด้วยของเหลว: | 800A/450A (ความยาวสายเคเบิลยาวที่เกี่ยวข้อง: ≤7ม. ข้อมูลจำเพาะปืนเดี่ยวทั่วไป: 40² 800A 5ม.) | เสียงรบกวน: | ≤65dB |
| อุณหภูมิสภาพแวดล้อมการทำงาน: | -40~55°ซ | อุณหภูมิแวดล้อม: | -25°C ถึง 65°C |
| ความชื้น: | 5% ~ 90% | ระดับความสูง: | ≤2000m |
| ขนาดหน่วยระบายความร้อนด้วยของเหลว: | 340×210×490มม. (กว้าง*ยาว*สูง) | แรงดันไฟฟ้าขาเข้า: | 24V DC |
| กระแสไฟเข้า: | ≤12A | อัตราการไหล: | 0 ถึง 7 ลิตร/นาที |
| เน้น: | แผ่นเย็นของเหลวที่มีพลังงาน 6.5KW,เครื่องชาร์จที่เย็นด้วยของเหลวเต็ม,แหล่งความร้อนของระบบเย็นเหลว |
||
รายละเอียดสินค้า
ระบบสแต็กการชาร์จแบบระบายความร้อนด้วยของเหลวเต็มรูปแบบ
ระบบระบายความร้อนด้วยของเหลวขั้นสูงพร้อมกำลังไฟแหล่งความร้อน 6.5KW ออกแบบมาสำหรับสถานีชาร์จความเร็วสูงพิเศษ
การออกแบบและส่วนประกอบของระบบ
ระบบที่ครอบคลุมซึ่งประกอบด้วยหม้อน้ำระบายความร้อนด้วยของเหลว ปั๊มหมุนเวียน ปั๊มเติม ถังเก็บน้ำ เซ็นเซอร์ พัดลม และระบบควบคุม ออกแบบมาสำหรับการติดตั้งด้านล่างในเสาชาร์จระบายความร้อนด้วยของเหลว พร้อมความสามารถในการปรับแต่งอย่างเต็มรูปแบบ
ข้อมูลจำเพาะทางเทคนิค
- กระแสปืนระบายความร้อนด้วยของเหลวที่ใช้งานได้: 800A/450A (ความยาวสายเคเบิล: ≤7m; ข้อมูลจำเพาะมาตรฐาน: 40² 800A 5m)
- กำลังไฟแหล่งความร้อน: 6.5KW @ อุณหภูมิแวดล้อม 50℃ (อุณหภูมิของเหลวกลับ ≤85℃)
- ประเภทสารหล่อเย็น: น้ำมันซิลิโคน
- สภาพแวดล้อมการทำงาน: -40°C ถึง 55°C
- แรงดันไฟฟ้าขาเข้า: 24V DC; กระแสไฟเข้า: ≤12A; อัตราการไหล: 0 ถึง 7L/min
- การสื่อสาร: 485 (โปรโตคอล Modbus RTU); เสียงรบกวน: ≤65dB
- สภาพแวดล้อม: -25°C ถึง 65°C; ความชื้น: 5% ถึง 90%; ระดับความสูง: ≤2000m
- ขนาด: W340×L210×H490mm
การออกแบบแผ่นระบายความร้อนแบบเย็น
การออกแบบช่องทางไหลภายในแบบกำหนดเองตามข้อมูลการใช้พลังงานของลูกค้าและรูปแบบการกระจายความร้อน กระบวนการทางวิศวกรรมของเราประกอบด้วยการวิเคราะห์การจำลองอย่างครอบคลุมพร้อมการปรับพารามิเตอร์ซ้ำๆ เพื่อให้บรรลุเป้าหมายด้านประสิทธิภาพความร้อนและไฮดรอลิกที่เหมาะสมที่สุด
ความสามารถของอุปกรณ์การผลิต
| ประเภทอุปกรณ์ | ปริมาณ | พารามิเตอร์ทางเทคนิค |
|---|---|---|
| เตาหลอมประสานอุโมงค์ | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 1000mm (W) * 250mm (H), ความยาวไม่จำกัด อุณหภูมิการเชื่อมสูงสุด: 950℃ วัสดุที่ใช้ได้: ทองแดง, อะลูมิเนียม |
| เตาสูญญากาศประสาน | 2 หน่วย | ขนาดการเชื่อมสูงสุด: 800mm * 1200mm * 800mm อุณหภูมิการเชื่อมสูงสุด: 1200℃ วัสดุที่ใช้ได้: ทองแดง, อะลูมิเนียม, สแตนเลส |
| อุปกรณ์ตรวจจับการรั่วไหลของฮีเลียม | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500mm * 750mm * 700mm ช่วงแรงดันการทดสอบ: 0-3MPa ความแม่นยำในการทดสอบ: 2g/ปี หรือ ≤1*10⁻⁶ Pa*m³/s |
| อุปกรณ์ทดสอบไฮโดรสแตติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: 2500mm * 1500mm * 1000mm ช่วงแรงดันการทดสอบ: 0-5MPa |
| อุปกรณ์ทดสอบนิวเมติก | 2 หน่วย | ขนาดการทดสอบสูงสุด: ไม่จำกัด ช่วงแรงดันการทดสอบ: 0-5MPa ความแม่นยำในการทดสอบ: 1Pa |
เทคโนโลยีการประสานขั้นสูง
กระบวนการประสานสุญญากาศของเราเชื่อมแผ่นอะลูมิเนียมโดยใช้โลหะเติมที่มีจุดหลอมเหลวต่ำกว่าวัสดุฐาน สร้างข้อต่อที่แข็งแรงมากโดยไม่มีฟลักซ์กัดกร่อนตกค้าง เทคโนโลยีระดับไฮเอนด์นี้ให้ความร้อนสม่ำเสมอ การควบคุมอุณหภูมิที่แม่นยำ ขจัดความต้องการในการทำความสะอาดหลังการใช้งาน และลดการบิดเบือนของชิ้นส่วน
เทคโนโลยีระบบระบายความร้อนด้วยของเหลว
ระบบระบายความร้อนด้วยของเหลวพลังงานสูงต้องใช้ฮีทซิงก์ที่สามารถดูดซับความร้อนได้อย่างรวดเร็ว การใช้ประโยชน์จากความจุความร้อนจำเพาะสูงของของเหลว ระบบของเราจะถ่ายเทความร้อนจำนวนมากผ่านการไหลของของเหลว ซึ่งสามารถกระจายความร้อนได้ตั้งแต่หลายร้อยวัตต์ไปจนถึงกว่าหนึ่งกิโลวัตต์
หลากหลายแผ่นเย็นของเหลว
- แผ่นเย็นของเหลวแบบฝังท่อ: ผลิตโดยการทำร่องแผ่น ฝังและเชื่อมท่อทองแดงภายใน จากนั้นปิดผนึกด้วยการเชื่อม รับประกันความแน่นของของเหลวที่เชื่อถือได้ ความปลอดภัยในการใช้งาน และความเรียบสูงเพื่อการสัมผัสความร้อนที่ดีเยี่ยม
- แผ่นเย็นของเหลวแบบใส่ท่อ: ผลิตโดยการฝังท่อทองแดงลงบนพื้นผิวแผ่นอะลูมิเนียมโดยใช้กระบวนการเชื่อมหรือการยึดติด พร้อมการควบคุมความเรียบอย่างเข้มงวดเพื่อลดความต้านทานความร้อน
- แผ่นเย็นของเหลวชนิดช่อง: ช่องทางไหลภายในที่เกิดขึ้นบนพื้นผิวทองแดงหรืออะลูมิเนียมผ่านการเจาะ การอัดขึ้นรูป และการตัดเฉือนที่แม่นยำ ปิดผนึกผ่านการเชื่อมแบบเสียดสีหรือการประสานที่อุณหภูมิสูง
- บล็อกระบายความร้อนด้วยของเหลว: สำหรับการกระจายความร้อนของชิปกำลังสูงพร้อมช่องทางไหลภายในที่สร้างขึ้นผ่านเทคโนโลยีครีบแบบขูดเพื่อเพิ่มพื้นที่ผิวการแลกเปลี่ยนความร้อน
ผลิตภัณฑ์ระบายความร้อนเฉพาะวัสดุ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบทองแดงประสาน: โมดูลระบายความร้อนด้วยของเหลว GB200, โมดูลระบายความร้อนด้วยของเหลว H20, โมดูลระบายความร้อนด้วยของเหลวแบบออปติคัล และแผ่นเย็นทองแดงอื่นๆ เข้ากันได้กับฟอสฟอร์ทองแดง, เงิน, นิกเกิล และบัดกรีชนิดทอง
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบอะลูมิเนียมประสาน: หม้อน้ำไซฟอน LTS, กล่องระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์แบบหล่อขึ้นรูป, แผ่นระบายความร้อนด้วยของเหลวแบบปั๊มขึ้นรูป, แผ่นระบายความร้อนด้วยของเหลวควบคุมอิเล็กทรอนิกส์ของมอเตอร์, หม้อน้ำ 6G-3DRVC และหม้อน้ำระบายความร้อนด้วยของเหลวแบบประสานอื่นๆ
ผลิตภัณฑ์ระบายความร้อนด้วยของเหลวแบบสแตนเลสประสาน: ท่อร่วมระบายความร้อนด้วยของเหลว, โมดูลระบายความร้อนด้วยของเหลว DIMM และท่อร่วมระบายความร้อนด้วยของเหลวสแตนเลสอื่นๆ
การใช้งานหลัก
- เลเซอร์และอุปกรณ์ทางการแพทย์
- การระบายความร้อนชุดแบตเตอรี่ EV
- อุปกรณ์อิเล็กทรอนิกส์กำลังและอุปกรณ์ขับเคลื่อนมอเตอร์
- ระบบส่งสัญญาณ 5G ไมโครเวฟ
- ระบบพลังงานหมุนเวียน
- IGBT และระบบเซมิคอนดักเตอร์กำลัง
- ศูนย์ข้อมูลและการใช้งานด้านพลังงานอุตสาหกรรม
- ระบบป้องกันประเทศและระบบการบิน
- เซลล์เชื้อเพลิงและระบบฉุดลาก
การประกันคุณภาพ
เรารักษามาตรฐานคุณภาพที่เข้มงวดด้วยอุปกรณ์ทดสอบที่ครอบคลุม ได้แก่:
- เครื่องวัดพิกัด 1 เครื่อง
- เครื่องฉายภาพ 1 เครื่อง
- เครื่องทดสอบแรงดันสูงน้ำ 2 เครื่อง
- เครื่องทดสอบความต้านทานความร้อน 4 เครื่อง
- เครื่องทดสอบการรั่วไหลของของเหลว 2 เครื่อง
ข้อผูกมัดการบริการลูกค้า
- ตอบสนองต่อการสอบถามทั้งหมดทันที
- ราคาที่แข่งขันได้พร้อมรับประกันคุณภาพ
- การจัดตารางการผลิตที่มีประสิทธิภาพ
- โซลูชันการขนส่งที่เหมาะสมที่สุด
- การสนับสนุนด้านเทคนิคที่ครอบคลุม
คำถามที่พบบ่อย
คุณเป็นบริษัทการค้าหรือผู้ผลิต เราเป็นผู้ผลิตฮีทซิงก์และแผ่นระบายความร้อนด้วยน้ำระดับมืออาชีพที่มีประสบการณ์มากมายและทีมงานด้านเทคนิคที่แข็งแกร่ง พร้อมด้วยการผลิตแบบอัตโนมัติและเครื่องจักรกล
คุณเคยส่งออกสินค้ามาก่อนและไปยังภูมิภาคใดบ้าง 60% ของการผลิตทั้งหมดของเราถูกส่งออกไปยังญี่ปุ่น อินเดีย สหราชอาณาจักร แคนาดา สหรัฐอเมริกา และบราซิล
คุณมีพนักงานกี่คน ประมาณ 100 คนในฝ่ายขาย การจัดซื้อ วิศวกรรม QA คลังสินค้า และฝ่ายผลิต
คุณสามารถให้ตัวอย่างได้หรือไม่หากเราเห็นด้วยกับการออกแบบ ใช่ เราให้ตัวอย่างเพื่อยืนยันก่อนการผลิตจำนวนมาก พร้อมภาพวาดทางเทคนิคหากจำเป็น
คุณใช้วิธีการบรรจุแบบใด การบรรจุแบบกำหนดเองพร้อมกล่องกระดาษแข็งปกติและผ้ากันแน่นหรือกล่องไม้เพื่อการปกป้องที่ดีที่สุดระหว่างการขนส่ง
คุณให้การสนับสนุนด้านเทคนิคสำหรับปัญหาผลิตภัณฑ์หรือไม่ ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบอย่างครบถ้วนก่อนจัดส่ง สำหรับปัญหาใดๆ เรามีแนวทางแก้ไขทางเทคนิคทันที
