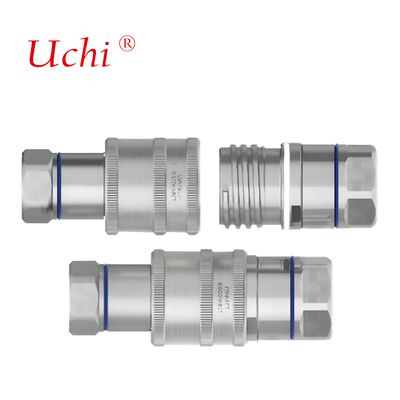

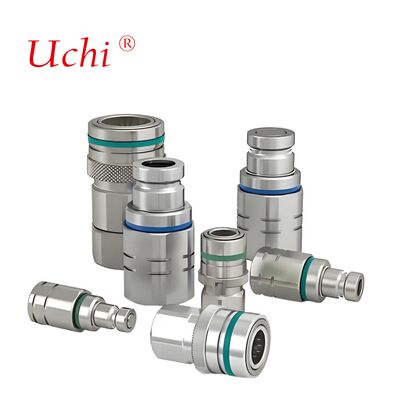

ชิ้นส่วนข้อต่อแบบ Quick-Connect ที่ผลิตด้วยเครื่อง CNC สำหรับแผ่นเย็นชนิดท่อ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan， Guangdong ประเทศจีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | ข้อต่อแบบ Quick-Connect |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | อลูมิเนียม สแตนเลส ทองเหลือง เหล็กคาร์บอน ไทเทเนียม... | ความแม่นยำ: | ±0.002 ~ ±0.005มม |
|---|---|---|---|
| ได้รับการรับรอง: | ISO 9001,ROSH,CE,ISO16949 | ประเภทเครื่องตัดเฉือน: | การกลึง CNC, การกัด CNC, การเจาะ CNC ฯลฯ |
| พื้นผิว: | โอนอดิซ, โพลีช | พิมพ์: | เจาะ เจาะ แกะสลัก / เคมีภัณฑ์ เลเซอร์... |
| เน้น: | ข้อต่อท่อแบบ Quick-Connect ที่ผลิตด้วยเครื่อง CNC,ตัวเชื่อมต่อท่อแผ่นระบายความร้อนด้วยของเหลว,ข้อต่อแบบ Quick-Connect สำหรับแผ่นเย็น |
||
รายละเอียดสินค้า
ชิ้นส่วนข้อต่อแบบ Quick-Connect ที่ผ่านการกลึง CNC สำหรับแผ่นเย็นชนิดท่อ
ชิ้นส่วนข้อต่อแบบ Quick-Connect ที่ผ่านการกลึง CNC อย่างแม่นยำ ออกแบบมาโดยเฉพาะสำหรับแผ่นเย็นชนิดท่อในระบบระบายความร้อนด้วยของเหลว
ข้อมูลจำเพาะในการผลิต
| การประมวลผล | การกลึง CNC, การกัด CNC |
| วัสดุ |
อะลูมิเนียม: 2000 series, 6000 series, 7075, 5052, ฯลฯ สแตนเลส: SUS303, SUS304, SS316, SS316L, 17-4PH, ฯลฯ ไทเทเนียม: เกรด F1-F5 ทองเหลือง: 260, C360, H59, H60, H62, H63, H65, H68, H70, ฯลฯ เหล็ก: 1214L/1215/1045/4140/SCM440/40CrMo, ฯลฯ |
| การเคลือบผิว | การชุบอโนไดซ์, การพ่นทราย, การสกรีนไหม, การเคลือบ PVD, การชุบสังกะสี/นิกเกิล/โครเมียม/ไทเทเนียม, การขัดเงา, การพ่นสี, การเคลือบผง, การทำให้เป็นกลาง, การอิเล็กโทรโฟเรซิส, การขัดเงาด้วยไฟฟ้า, การทำ Knurl, การเลเซอร์/การกัด/การสลัก ฯลฯ |
| ความคลาดเคลื่อน | ±0.002 ~ ±0.005 มม. |
| ความหยาบผิว | Min Ra 0.1~3.2 |
คู่มือการเลือกวัสดุสำหรับระบบระบายความร้อนด้วยของเหลว
| สถานการณ์การใช้งาน | วัสดุตัวเครื่องหลักที่แนะนำ | วัสดุซีลที่แนะนำ | ข้อได้เปรียบหลัก | หมายเหตุการเลือก |
|---|---|---|---|---|
| แผ่นระบายความร้อนด้วยของเหลวสำหรับเซิร์ฟเวอร์ศูนย์ข้อมูล | ทองเหลือง / อะลูมิเนียมอัลลอยด์ 6061 | ยางไนไทรล์บิวทาไดอีน (NBR) | ต้นทุนปานกลาง, สามารถขึ้นรูปได้ดีเยี่ยม, เข้ากันได้กับน้ำยาหล่อเย็นชนิดน้ำ-ไกลคอล; ประกอบและถอดง่าย | แรงดันใช้งานของระบบ ≤ 3.0 MPa; หลีกเลี่ยงสภาวะอุณหภูมิสูงในระยะยาว (＞100℃) |
| วงจรระบายความร้อนด้วยของเหลวสำหรับแบตเตอรี่พลังงานรถยนต์พลังงานใหม่ | สแตนเลส 304/316 | ฟลูออโรคาร์บอน (FKM/Viton) | ทนต่อแรงดันสูง (3.0-6.0 MPa), ทนต่อการสั่นสะเทือนและการกระแทก; ทนต่ออุณหภูมิได้กว้าง | เป็นไปตามมาตรฐานอุตสาหกรรมยานยนต์ ISO 16028 |
| ระบบระบายความร้อนด้วยของเหลวสำหรับเสาชาร์จกลางแจ้ง | สแตนเลส 316 / PA66 เสริมใยแก้ว | ฟลูออโรคาร์บอน (FKM/Viton) | สแตนเลส 316 ทนทานต่อการกัดกร่อนจากความชื้นภายนอกอาคาร; พลาสติกวิศวกรรมมีน้ำหนักเบาและฉนวนกันความร้อนได้ดี | เป็นไปตามระดับการป้องกัน IP67 หรือสูงกว่า |
| การระบายความร้อนด้วยของเหลวอุณหภูมิสูงสำหรับอุปกรณ์อุตสาหกรรม | สแตนเลส 316 | เพอร์ฟลูออโรอีลาสโตเมอร์ (FFKM) | ทนต่ออุณหภูมิสูงพิเศษ (≤200℃), เข้ากันได้กับน้ำยาหล่อเย็นที่มีฤทธิ์กัดกร่อนรุนแรง | ต้นทุนสูง เหมาะสำหรับสถานการณ์อุตสาหกรรมระดับไฮเอนด์ |
| การระบายความร้อนด้วยของเหลวแบบพกพาสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค | โพลีออกซีเมทิลีน (POM) / อะลูมิเนียมอัลลอยด์ | ยางซิลิโคน (VMQ) | น้ำหนักเบา, ฉนวนกันความร้อนได้ดีเยี่ยม; ทนต่ออุณหภูมิต่ำสุดขีด | ใช้ได้เฉพาะกับแรงดันต่ำ (≤1.0 MPa), สภาวะอุณหภูมิปกติ/ต่ำ |
หลักการเลือกวัสดุ
- ความเข้ากันได้ของวัสดุเป็นอันดับแรก: สำหรับน้ำยาหล่อเย็นชนิดน้ำ-ไกลคอล ให้เลือกทองเหลือง/อะลูมิเนียมอัลลอยด์ + NBR/FKM เป็นอันดับแรก สำหรับน้ำยาหล่อเย็นชนิดน้ำมัน ให้ใช้ซีล FKM/FFKM
- การจับคู่พารามิเตอร์สภาพการทำงาน: ความทนทานต่อแรงดันที่กำหนดควร ≥ 1.5 เท่าของแรงดันสูงสุดของระบบ; ความทนทานต่ออุณหภูมิควรครอบคลุมอุณหภูมิสุดขีดของระบบ
- ความสมดุลระหว่างต้นทุนและประสิทธิภาพ: เลือกทองเหลือง/NBR สำหรับสถานการณ์ทั่วไป อัปเกรดเป็นสแตนเลส/FKM สำหรับการใช้งานที่มีความต้องการสูง
ความสามารถในการผลิต
เวิร์คช็อปแม่พิมพ์ของเรามีอุปกรณ์ที่ทันสมัย ได้แก่:
- เครื่อง EDM จำนวน 22 ชุด รวมถึงเครื่อง EDM แบบกระจก MAKINO 2 เครื่อง
- เครื่อง EDM ตัดลวด 9 เครื่อง (ความเร็วต่ำ) รวมถึงเครื่อง Seibu 3 เครื่องและเครื่อง Sodick 1 เครื่องจากญี่ปุ่น
- เครื่องกัดแบบประกายไฟ 7 เครื่อง, เครื่องบด 10 เครื่อง, เครื่องกัด 2 เครื่อง และเครื่องกลึง 1 เครื่อง
ข้อมูลจำเพาะของอุปกรณ์
- ขนาดโต๊ะ: 500×350 มม.
- ความเร็วในการเคลื่อนที่อย่างรวดเร็ว: 5000 มม./นาที
- น้ำหนักชิ้นงานสูงสุด: 500 กก.
- น้ำหนักอิเล็กโทรดสูงสุด: 50 กก.
การตัดเฉือนที่มีความแม่นยำสูง
ใช้เทคโนโลยี SuperSpark4 และ IES (Intelligent Expert System) สำหรับการจ่ายไฟแบบปรับได้ขั้นสูงและการควบคุมการกระโดดเพื่อรักษาเสถียรภาพของกระบวนการ EDM และปรับปรุงความแม่นยำในการตัดเฉือน พร้อมด้วยเทคโนโลยีเครื่องกำเนิดไฟฟ้าพื้นผิวพิเศษและขอบพิเศษเพื่อผิวสำเร็จที่ยอดเยี่ยมและคุณภาพทางโลหะวิทยา
เทคโนโลยีระบบระบายความร้อนด้วยของเหลว
ระบบระบายความร้อนด้วยของเหลวพลังงานสูงต้องการฮีทซิงค์ที่สามารถดูดซับความร้อนได้อย่างรวดเร็ว การใช้ประโยชน์จากความจุความร้อนจำเพาะสูงของของเหลว ระบบของเราจะถ่ายเทความร้อนจำนวนมากผ่านการไหลของของเหลว ซึ่งสามารถกระจายความร้อนได้ตั้งแต่หลายร้อยวัตต์ไปจนถึงกว่าหนึ่งกิโลวัตต์
แผ่นเย็นชนิดของเหลว
- แผ่นเย็นชนิดของเหลวแบบฝังท่อ: ผลิตโดยการทำร่องแผ่น ฝังและเชื่อมท่อทองแดงไว้ข้างใน จากนั้นปิดผนึกอย่างแน่นหนาด้วยการเชื่อม
- แผ่นเย็นชนิดของเหลวแบบใส่ท่อ: ผลิตโดยการฝังท่อทองแดงลงบนพื้นผิวแผ่นอะลูมิเนียมโดยใช้กระบวนการเชื่อมหรือการยึดติด
- แผ่นเย็นชนิดของเหลวแบบช่อง: ช่องทางการไหลภายในที่เกิดขึ้นบนพื้นผิวทองแดงหรืออะลูมิเนียมผ่านการเจาะ การอัดขึ้นรูป และการตัดเฉือนที่มีความแม่นยำ
- บล็อกระบายความร้อนด้วยของเหลว: สำหรับการกระจายความร้อนของชิปพลังงานสูงพร้อมช่องทางการไหลภายในที่สร้างขึ้นผ่านเทคโนโลยีครีบแบบ skiving
การใช้งานผลิตภัณฑ์
การประกันคุณภาพ
เรารักษาสแตนดาร์ดคุณภาพอย่างเข้มงวดด้วยอุปกรณ์ทดสอบที่ครอบคลุม ได้แก่:
- เครื่องวัดพิกัด 1 เครื่อง
- เครื่องฉายภาพ 1 เครื่อง
- เครื่องทดสอบแรงดันสูงด้วยน้ำ 2 เครื่อง
- เครื่องทดสอบความต้านทานความร้อน 4 เครื่อง
- เครื่องทดสอบการรั่วไหลของของเหลว 2 เครื่อง
ข้อผูกมัดในการบริการลูกค้า
- ตอบสนองต่อข้อซักถามทั้งหมดอย่างรวดเร็ว
- ราคาที่แข่งขันได้พร้อมรับประกันคุณภาพ
- การจัดตารางการผลิตที่มีประสิทธิภาพ
- โซลูชันการขนส่งที่ดีที่สุด
- การสนับสนุนด้านเทคนิคที่ครอบคลุม
คำถามที่พบบ่อย
คุณเป็นบริษัทการค้าหรือผู้ผลิต
เราเป็นผู้ผลิตฮีทซิงค์และแผ่นระบายความร้อนด้วยน้ำระดับมืออาชีพที่มีประสบการณ์มากมายและทีมงานด้านเทคนิคที่แข็งแกร่ง พร้อมด้วยการผลิตแบบอัตโนมัติและเครื่องจักรกล
คุณเคยส่งออกสินค้ามาก่อนและไปยังภูมิภาคใดบ้าง
60% ของการผลิตทั้งหมดของเราถูกส่งออกไปยังญี่ปุ่น อินเดีย สหราชอาณาจักร แคนาดา สหรัฐอเมริกา และบราซิล
คุณมีพนักงานกี่คน
ประมาณ 100 คนในแผนกขาย จัดซื้อ วิศวกรรม QA คลังสินค้า และการผลิต
คุณสามารถให้ตัวอย่างได้หรือไม่หากเราเห็นด้วยกับการออกแบบ
ใช่ เรามีตัวอย่างให้ยืนยันก่อนการผลิตจำนวนมาก พร้อมกับแบบทางเทคนิคหากจำเป็น
คุณใช้วิธีการบรรจุแบบใด
การบรรจุแบบกำหนดเองพร้อมกล่องกระดาษแข็งปกติและผ้ากันแน่นหรือกล่องไม้เพื่อการปกป้องที่ดีที่สุดระหว่างการขนส่ง
คุณให้การสนับสนุนด้านเทคนิคสำหรับปัญหาผลิตภัณฑ์หรือไม่
ผลิตภัณฑ์ทั้งหมดได้รับการตรวจสอบอย่างครบถ้วนก่อนจัดส่ง สำหรับปัญหาใดๆ เรามีโซลูชันทางเทคนิคทันที
