องค์ประกอบแลกเปลี่ยนความร้อนหลักของระบบทําความเย็นด้วยน้ํา

แผ่นเย็นของเหลวเป็นส่วนประกอบหลักของการแลกเปลี่ยนความร้อนของระบบเย็นของเหลวความร้อนจากอุปกรณ์ทําความร้อนถูกนําไปสู่ของเหลวเย็นที่ไหลเวียนอย่างมีประสิทธิภาพประสิทธิภาพการระบายความร้อนสูงกว่าการทําความเย็นด้วยอากาศแบบดั้งเดิม และถูกใช้อย่างแพร่หลายในฉากที่มีความหนาแน่นของพลังงานสูง
โครงสร้างพื้นฐานและหลักการ

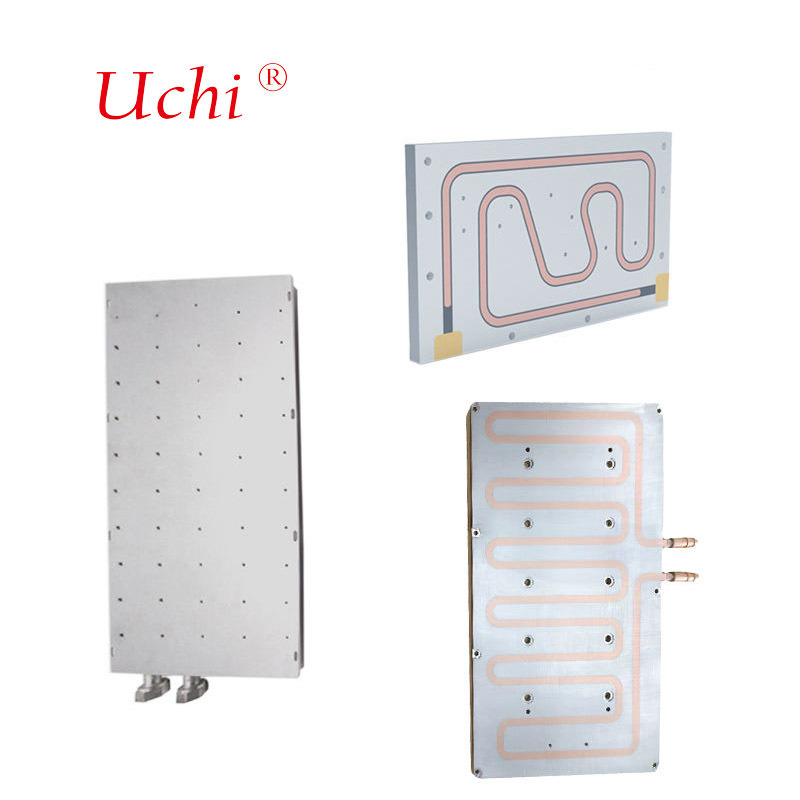

ส่วนประกอบหลัก: แผ่นล่าง (อลูมิเนียม/ทองแดง ติดต่อกับแหล่งความร้อนโดยตรง) ช่องการไหลผ่านภายใน ( serpentine/parallel/microchannel) แผ่นปก (ช่องการไหลผ่านที่ปิด)และสานเข้าและสานออกของของเหลว; น้ําเย็นที่ใช้บ่อย คือ น้ําดีโอไอน สารผสมน้ํา-กลิกอล
กระแสการทํางาน:แหล่งความร้อน → แผ่นล่างโลหะ การนําความร้อน → ผนังช่องการไหล → น้ําเย็นที่ไหลซึมความร้อน → น้ําเย็นไหลไปยัง CDU / radiator เพื่อระบายความร้อน → การเย็นกลับไปที่แผ่นเย็นหลังจากที่เย็น, สร้างวงจรปิด
ข้อดีหลัก: ความต้านทานทางความร้อนต่ํา (0.02 - 0.05 °C/W), ความสามารถในการระบายความร้อนสูง, ความเท่าเทียมกันของอุณหภูมิที่ดี, และความดังต่ํา; เหมาะสําหรับศูนย์ข้อมูลที่มีพลังงานตู้ที่อยู่ลําพัง 50kW +,ชิป AI, แบตเตอรี่รถพลังงานใหม่ เป็นต้น
