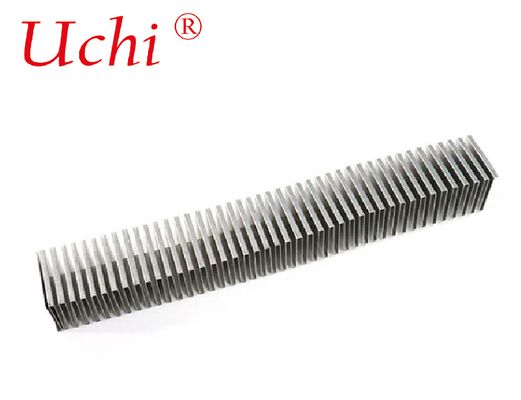

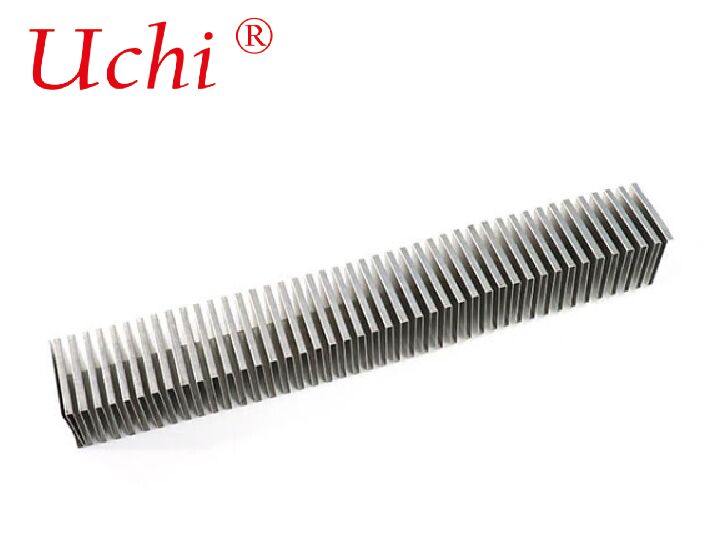

ปริมาตรผลิตภัณฑ์ของอัลลูมิเนียม Folded Fin Heatsink

วัสดุ: ทองแดง

ขนาด:22.5*11.4*0.8CM

น้ําหนัก: 0.08kg

เทคโนโลยี: การตรา

ลักษณะ: นุ่มนวลและปรับได้

การบํารุงผิว: การทําความสะอาดน้ํามัน

พลังงานความเย็นด้วยความร้อน: 30W

ประโยชน์ทางผลิตภัณฑ์ของอัลลูมิเนียม Folded Fin Heatink

องค์ประกอบไฟฟ้าและอิเล็กทรอนิกส์ทุกชิ้นในวงจรผลิตความร้อนในปริมาณหนึ่ง ขณะที่วงจรถูกดําเนินการโดยการให้พลังงานปกติแล้ว อุปกรณ์ครึ่งนําพลังงานสูง เช่น ทรานซิสเตอร์พลังงาน และอิเล็กทรอนิกส์แสง เช่น ไดโอเดสปล่อยแสงเลเซอร์ผลิตความร้อนในปริมาณที่สําคัญ และส่วนประกอบเหล่านี้ไม่เพียงพอที่จะ dissipate ความร้อน

เนื่องจากนี้, ความร้อนขององค์ประกอบนําไปสู่ความล้มเหลวก่อนกําหนด และอาจทําให้ความล้มเหลวของวงจรทั้งหมดหรือการทํางานของระบบต้องมีการจัดหาอุปกรณ์ระบายความร้อนเพื่อใช้ในการเย็น.

เครื่องระบายความร้อนคืออะไร?

Heat sink is an electronic component or a device of an electronic circuit which disperses heat from other components (mainly from the power transistors) of a circuit into the surrounding medium and cools them for improving their performanceการใช้งานของเครื่องปรับปรุงอากาศ

การผลิตและวัสดุ

1. กระบวนการ: แผ่นอัลลูมิเนียมบาง (0.1 ละ 0.5 มิลลิเมตรทั่วไป, 0.2 ละ 1.2 มิลลิเมตรในช่วงทั่วไป) เป็นความแม่นยําพับเป็นเรียง corrugated / zig-zag, แล้วติดต่อกับแผ่นพื้นของอลูมิเนียมโดยการผสม,หรือ epoxy ความแรงสูงซึ่งทําให้การปรับปรุงความหนาของปีกและความหนาของฐานได้เป็นอิสระ และแม้กระทั่งการผสมผสานวัสดุ (เช่นฐานทองแดง + ปีกอลูมิเนียม)
2. สายสลัดทั่วไป: 1050/1100 (ความบริสุทธิ์สูง, ความสามารถในการนําความร้อนที่ดี) 6061/6063 (ความแข็งแรงที่ดี + ผลงานทางความร้อน, ประหยัด)
3. ปริมาตรสําคัญ: ความกว้างปีกถึง 0.5 มิลลิเมตร ความสูงปีกถึง 100 มิลลิเมตร ความกว้างปีกถึง 500 มิลลิเมตร

ข้อดีหลัก

• อัตราส่วนพื้นที่สูงต่อปริมาณ: ความหนาแน่นมากกว่าปีกที่ขีดออกมาก เหมาะสําหรับการใช้งานที่มีความจํากัดในพื้นที่, ความร้อนสูง, ด้วยความต้านทานความร้อนที่ลดลง (ถึง 60% เมื่อเทียบกับบางแบบแบบดั้งเดิม)
• น้ําหนักเบาและประหยัดจากวัสดุ: ใช้อะลูมิเนียมน้อยที่สุด ขณะที่ใช้พื้นที่เย็นสูงสุด
• การออกแบบแบบยืดหยุ่น: การปรับปรุงความสูงของปีก, ความสูง, และรูปร่างง่ายสําหรับการปรับปรุงแบบบังคับ/ธรรมชาติ
• เหมาะกับท่อความร้อน / ห้องควัน: มักจะรวมกันเพื่อการกระจายความร้อนที่เพิ่มขึ้นในระบบพลังงานสูง

การใช้งาน

คําแนะนําการเลือกและการปรับปรุง

1. ความหนาร้อนและการไหลของอากาศ: คํานวณความต้านทานความร้อนที่ต้องการ (Rθ) และสอดคล้องกับการไหลของอากาศ (LFM / CFM) อากาศที่บังคับใช้ทํางานดีกว่ามากกับปีกพับหนา
2. ความสูงและความสูงของปีก: ความแน่นมากกว่า = พื้นที่พื้นผิวมากกว่า แต่อาจจํากัดการไหลของอากาศ; ปีกที่สูงกว่าเพิ่มการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
3. คุณภาพ ของ ความ เชื่อมโยง: การผสมผสาน / การผสมผสานที่ไม่ดีสร้างความต้านทานต่อการสัมผัส
4. การบํารุงผิว: การทําแอโนดิสเพิ่มความทนทานต่อการกัดสนองและสามารถเพิ่มรังสีได้เล็กน้อย; แอนโดดิสสีดําช่วยในกรณีการเย็นด้วยรังสี
