วัสดุ: CU1020 ขนาด: 250x150x15 มม. น้ำหนัก: 2.5 กก. เทคโนโลยี: การตัดเฉือน CNC คุณสมบัติ: ความสามารถในการระบายความร้อนที่ดีและไม่มีการรั่วไหลตามค่าเริ่มต้น การบำบัดพื้นผิว: ขจัดคราบน้ำมัน ทำความสะอาด และการพาสซีเวชัน กำลังการนำความร้อน: 1300W คุณสามารถมั่นใจได้ในการซื้อแผ่นระบายความร้อนด้วยน้ำโปรไฟล์อลูมิเนียมสำหรับฮีทซิงค์อุปกรณ์จากโรงงานของเรา และเราจะให้บริการหลังการขายที่ดีที่สุดและการจัดส่งที่ตรงเวลา

พารามิเตอร์ผลิตภัณฑ์ของแผ่นระบายความร้อนด้วยน้ำโปรไฟล์อลูมิเนียมสำหรับฮีทซิงค์อุปกรณ์

วัสดุ: CU1020

ขนาด: 250x150x15 มม.

น้ำหนัก: 2.5 กก.

เทคโนโลยี: การตัดเฉือน CNC

คุณสมบัติ: ความสามารถในการระบายความร้อนที่ดีและไม่มีการรั่วไหลตามค่าเริ่มต้น

การบำบัดพื้นผิว: ขจัดคราบน้ำมัน ทำความสะอาด และการพาสซีเวชัน

กำลังการนำความร้อน: 1300W



ข้อได้เปรียบของผลิตภัณฑ์แผ่นระบายความร้อนด้วยน้ำโปรไฟล์อลูมิเนียมสำหรับฮีทซิงค์อุปกรณ์

เช่นเดียวกับฮีทซิงค์เป็นคำที่ผู้คนจะรู้จักว่าเป็นอุปกรณ์ระบายความร้อนที่มีบทบาทสำคัญในอุปกรณ์และเครื่องจักรสมัยใหม่ หากไม่มีฮีทซิงค์ระบายความร้อน อาจทำลายระบบการทำงานและทำให้สูญเสียเงินหลายพันดอลลาร์ อย่างไรก็ตาม ฮีทซิงค์บางชนิด ไม่ว่าจะเป็นฮีทซิงค์แบบแอคทีฟหรือแบบพาสซีฟ ความสามารถในการระบายความร้อนมีข้อจำกัดประมาณ 200-300W ฮีทซิงค์น้อยมากที่จะมีกำลังแรงในการระบายความร้อนมากกว่า 300W ดังนั้นนี่คือข้อจำกัดสำหรับหม้อน้ำสมัยใหม่หรือไม่?



คำตอบคือไม่ เทคโนโลยีกำลังเปลี่ยนแปลงไปเรื่อยๆ และเทคนิคขั้นสูงก็ปรากฏขึ้นมากขึ้นเรื่อยๆ ซึ่งทั้งหมดนี้เกิดจากสติปัญญาและความทุ่มเทของมนุษย์ ดังนั้นเมื่ออุปกรณ์มีความทันสมัยมากขึ้นและอุปกรณ์การทำงานต้องการฮีทซิงค์ระบายความร้อนที่สูงขึ้น ตอนนี้แผ่นระบายความร้อนด้วยน้ำได้ถือกำเนิดขึ้นเพื่อตอบสนองความต้องการของอุปกรณ์ขนาดใหญ่ เช่น อุปกรณ์เลเซอร์ต้องการกำลังไฟฟ้าสูง และต้องสร้างความร้อนมากขึ้น ดังนั้นหากคุณต้องการรักษาอุณหภูมิให้เป็นปกติและการทำงานให้เสถียร คุณจะต้องใช้แผ่นระบายความร้อนด้วยน้ำกำลังสูงสำหรับอุปกรณ์เลเซอร์ แผ่นระบายความร้อนด้วยน้ำนี้ออกแบบมาสำหรับอุปกรณ์เลเซอร์ สามารถระบายความร้อนได้มากกว่า 500W หรือ 1000W และยังมีมากกว่า 3000W อีกด้วย วิธีการระบายความร้อนนี้ใช้การไหลของของเหลวและสามารถปรับกำลังการระบายความร้อนได้ตามความเร็วในการไหลและปริมาตรน้ำ ท่อน้ำทองแดงสำหรับส่งน้ำ และแหล่งความร้อนติดกับแผ่นระบายความร้อนด้วยน้ำเพื่อสัมผัสความร้อนและกระจายความร้อนออกไปจนกว่าอุณหภูมิจะลดลง

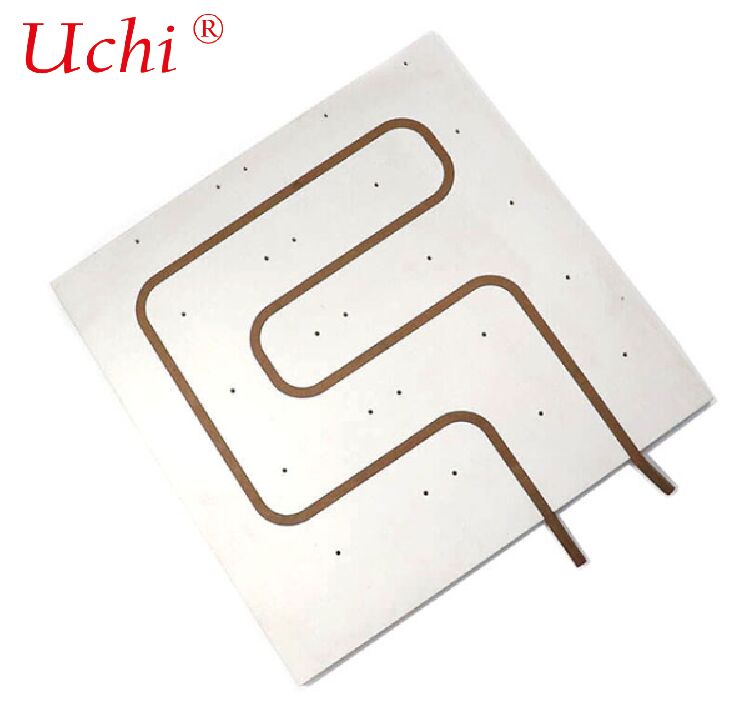

แผ่นระบายความร้อนด้วยน้ำโปรไฟล์อลูมิเนียม

1. บทนำเบื้องต้น

• วัสดุ: AL6063 / AL6061 (อลูมิเนียมอัดขึ้นรูป, การนำความร้อนและการตัดเฉือนที่ดี)
• โครงสร้าง: ด้านในมีช่องน้ำ / ทางไหลด้านนอกมีพื้นผิวสำหรับติดตั้ง
• สารหล่อเย็น: น้ำ, น้ำไกลคอล, น้ำมันหล่อเย็น

2. ประเภทการผลิตหลัก

(1) โปรไฟล์อลูมิเนียมอัดขึ้นรูป + แผ่นปิด

• กระบวนการ: อัดขึ้นรูปด้านหนึ่งที่มีร่อง → เชื่อม/ติดแผ่นปิด → เจาะช่องเข้า/ออก
• คุณสมบัติ: ต้นทุนต่ำ, การผลิตจำนวนมาก, เหมาะสำหรับแผ่นระบายความร้อนด้วยน้ำแบบแบนและยาว

(2) การตัดเฉือนแบบลึก + การเชื่อมแบบเสียดทาน (FSW)

• กระบวนการ: กัดช่องแบบลึกด้วย CNC → เชื่อมแผ่นปิดด้วยการเสียดทาน
• คุณสมบัติ: ความแข็งแรงสูง, ไม่มีการรั่วไหล, ทนแรงดันสูง, ใช้กันอย่างแพร่หลายในอุตสาหกรรม, พลังงานใหม่

(3) การสไลซ์ + การติด / การเชื่อม

• สำหรับความหนาแน่นกำลังสูง, สนามการไหลที่ซับซ้อน

3. โครงสร้างและรูปร่างทั่วไป

• แผ่นแบนสี่เหลี่ยม (พบบ่อยที่สุดสำหรับ IGBT, อินเวอร์เตอร์, แบตเตอรี่, เลเซอร์)
• แบบยาว (สำหรับตู้ควบคุมอุปกรณ์, ชุดโมดูลกำลัง)
• ช่องน้ำหลายช่อง, แบบคดเคี้ยว, แบบขนาน, แบบ Z, แบบ S
• สามารถมีรูสำหรับติดตั้ง, รูเกลียว, ขั้นบันได, หลีกเลี่ยงรู

4. ข้อดี

• ประสิทธิภาพการกระจายความร้อนสูง: การระบายความร้อนด้วยของเหลวแบบสัมผัสโดยตรง, ดีกว่าการระบายความร้อนด้วยอากาศมาก
• น้ำหนักเบา: ความหนาแน่นของอลูมิเนียมต่ำ, เหมาะสำหรับการรวมอุปกรณ์
• ความยืดหยุ่นที่ดี: โปรไฟล์อัดขึ้นรูปสามารถทำเป็นส่วนตัดที่ซับซ้อนได้
• ความยืดหยุ่นในการประมวลผลสูง: CNC สามารถสร้างรูปร่างและอินเทอร์เฟซต่างๆ ได้
• ทนต่อการกัดกร่อนได้ดีด้วยการบำบัดพื้นผิว

5. การใช้งานทั่วไป

• แหล่งจ่ายไฟอุตสาหกรรม / อินเวอร์เตอร์ / IGBT / MOSFET
• อุปกรณ์เลเซอร์, การระบายความร้อนด้วยน้ำหัวเลเซอร์
• ตัวควบคุมมอเตอร์ยานยนต์พลังงานใหม่
• สถานีฐานสื่อสาร, การระบายความร้อนด้วยของเหลวเซิร์ฟเวอร์
• อุปกรณ์ทางการแพทย์, LED กำลังสูง, อุปกรณ์เก็บพลังงาน

6. พารามิเตอร์การออกแบบที่สำคัญ

• กำลังการระบายความร้อนและฟลักซ์ความร้อน
• อุณหภูมิและอัตราการไหลของน้ำเข้า
• ความต้านทานแรงดัน (โดยทั่วไป 1-10 บาร์)
• ความกว้าง, ความลึก, ความยาวของทางไหลของช่อง
• ความเรียบและความหยาบของพื้นผิว (สำหรับการสัมผัสความร้อน)
• อินเทอร์เฟซ: เกลียว G1/4, M5/M6, ตัวเชื่อมต่อด่วน

7. การบำบัดพื้นผิว

• การชุบอโนไดซ์ (ทั่วไป, ป้องกันการกัดกร่อน, ฉนวน)
• การชุบนิกเกิล
• การพาสซีเวชัน
