ชุนต์

I. อุตสาหกรรมอิเล็กทรอนิกส์ / พลังงาน (ความหมายที่พบบ่อยที่สุด)

1. คำจำกัดความหลักและหลักการ

• ลักษณะ: ตัวต้านทานกำลังไฟฟ้าที่มีความต้านทานต่ำและมีความแม่นยำสูง (ระดับมิลลิโอห์ม/ไมโครโอห์ม)
• หลักการ: ต่ออนุกรมในวงจรที่ต้องการวัด กระแสไฟฟ้าสูงจะทำให้เกิดแรงดันตกคร่อมระดับมิลลิโวลต์ (U=I×R) และกระแสไฟฟ้าจะถูกคำนวณทางอ้อมโดยการวัดแรงดันไฟฟ้า
• ข้อมูลจำเพาะทั่วไป: แรงดันตกคร่อมที่กำหนดส่วนใหญ่คือ 75mV/100mV ตัวอย่างเช่น 100A/75mV หมายถึงมีความต้านทาน 0.75mΩ

2. การใช้งานหลัก

• การวัดกระแสสูง: ใช้ร่วมกับมิลลิโวลต์มิเตอร์ / มัลติมิเตอร์ เพื่อวัดกระแสตรงสูง (ตั้งแต่หลายสิบถึงหลายหมื่นแอมแปร์)
• การขยายช่วงการวัด: ต่อขนานกับแอมมิเตอร์ช่วงต่ำ เพื่อให้กระแสส่วนใหญ่ไหลผ่านชุนต์ โดยมีเพียงส่วนเล็กๆ ไหลผ่านมิเตอร์
• การสุ่มตัวอย่างกระแส: ใช้สำหรับการตรวจสอบและป้องกันกระแสในระบบ BMS, การควบคุมมอเตอร์, แหล่งจ่ายไฟ, แท่นชาร์จ และระบบกักเก็บพลังงาน

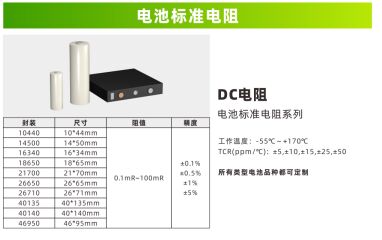

3. พารามิเตอร์หลักและการเลือก

• กระแสที่กำหนด: มีตั้งแต่ 5A ถึง 15kA
• แรงดันตกคร่อมที่กำหนด: 60mV, 75mV, 100mV, 150mV เป็นต้น
• ความแม่นยำ: 0.1%, 0.2%, 0.5%, 1% เป็นต้น
• วัสดุ: โดยทั่วไปคือโลหะผสมแมงนิน (สัมประสิทธิ์อุณหภูมิต่ำ, เสถียรภาพดี)
• การระบายความร้อน: การใช้งานกระแสสูงต้องการการระบายความร้อนที่ดี เพื่อป้องกันการสูญเสียความแม่นยำเนื่องจากอุณหภูมิที่สูงขึ้น

4. ข้อดีและข้อเสีย

• ข้อดี: โครงสร้างเรียบง่าย, ต้นทุนต่ำ, ความแม่นยำ DC สูง, เหมาะสำหรับกระแสสูง
• ข้อเสีย: สูญเสียแรงดันตกคร่อม, เกิดความร้อน, ไม่แยกกราวด์, และความแม่นยำได้รับผลกระทบจากรีแอกแตนซ์ที่ความถี่สูง

II. "ชุนต์" ในสาขาอื่นๆ

1. ชุนต์เครือข่าย (การจำลองทราฟฟิก / การกระจายโหลด)

2. ชุนต์ไฮดรอลิก / นิวแมติก

3. ชุนต์ก๊อกน้ำ (ในครัวเรือน)

III. ข้อควรทราบในการใช้งาน

• ต้องต่อ อนุกรมในวงจรที่ต้องการวัด
• กระแสที่กำหนดควรสูงกว่ากระแสสูงสุดจริง (แนะนำให้มีส่วนเผื่อ 20%)
• การเดินสายที่แน่นหนาเพื่อลดความต้านทานหน้าสัมผัส; แนะนำให้ใช้การเชื่อมต่อแบบสี่สายสำหรับการวัดที่มีความแม่นยำสูง
• ให้ความสนใจกับการระบายความร้อนเพื่อหลีกเลี่ยงความร้อนสูงเกินไป
• ส่วนใหญ่ใช้สำหรับ DC หรือ AC ความถี่ต่ำ; ใช้ด้วยความระมัดระวังในการใช้งานความถี่สูง
