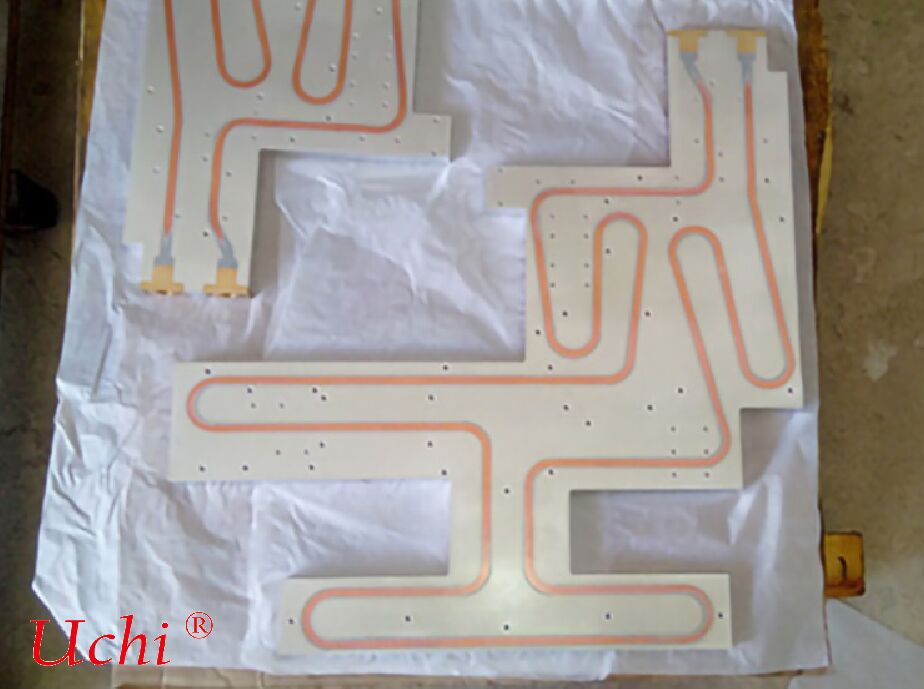

แผ่นระบายความร้อนด้วยน้ำสำหรับวัตถุประสงค์พิเศษ (แผ่นระบายความร้อนด้วยของเหลวสำหรับวัตถุประสงค์พิเศษ)
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน, กวางตุ้ง, จีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | แผ่นระบายความร้อน |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | 1300-1500 dollars |
| เวลาการส่งมอบ: | ไม่ จำกัด |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| กระบวนการ: | ครีบ skived ประสาน | การตรวจสอบ: | คาลิเปอร์, CMM, โปรเจ็กเตอร์ |
|---|---|---|---|
| พลังกระจายความร้อน: | ≥ 100W | อัตราการไหล: | 0 ถึง 5 ลิตร/นาที |
| เสียงรบกวน: | 17dbเอ | เส้นผ่านศูนย์กลางขาเข้า: | เกลียวมาตรฐาน G1/4 นิ้ว |
| การนำความร้อน: | 400 W/m·K (สำหรับทองแดง) | วัสดุฐาน: | อลูมิเนียมหรือทองแดง |
| แรงดันใช้งานสูงสุด: | 5 บาร์ | ความดันการทำงาน: | อย่างน้อย 1 บาร์ |
| พลัง: | 880 วัตต์ | วัสดุ: | ทองแดง + อลูมิเนียมอัลลอยด์ |
| เน้น: | แผ่นระบายความร้อนด้วยของเหลวสำหรับวัตถุประสงค์พิเศษ,แผ่นระบายความร้อนด้วยน้ำสำหรับการระบายความร้อนด้วยของเหลว,แผ่นระบายความร้อนด้วยของเหลวประสิทธิภาพสูง |
||
รายละเอียดสินค้า
แผ่นทําความเย็นด้วยน้ํา (แผ่นทําความเย็นด้วยของเหลวพิเศษ)
จานเย็นน้ําพิเศษ (จานเย็นของเหลวพิเศษ) เป็นอุปกรณ์ระบายความร้อนของเหลวที่มีประสิทธิภาพสูงที่ปรับปรุงมาสําหรับสภาพการทํางานที่รุนแรง, การไหลของความร้อนที่สูงมากความจํากัดพื้นที่ที่เข้มงวดหรือความน่าเชื่อถือสูง Their core purpose is to break through the performance limits of conventional water cooling plates and solve bottleneck thermal management problems that cannot be met by ordinary heat dissipation solutions.
I. การนิยามหลักและการตั้งตําแหน่งทางเทคนิค
- ธรรมชาติ: ผนังฐานโลหะ (อลูมิเนียม / ทองแดง / สังกัด) ด้วยช่องการไหลผ่านภายในที่มีความแม่นยําที่บูรณาการ ทําให้การแลกเปลี่ยนความร้อนที่บังคับผ่านสารเย็นที่ไหลเวียน
- ลักษณะพิเศษ: ไม่เป็นมาตรฐาน ปรับปรุงตามความต้องการสูง เน้นใน 5 มิติสําคัญ: การไหลของความร้อนสูง ความละเอียดสูง ความน่าเชื่อถือสูง สภาพแวดล้อมสุดขั้ว และโครงสร้างที่มีรูปร่างพิเศษ
- ตัวชี้วัดหลัก: ความต้านทานความร้อน ≤ 0.05 °C/W, ความต้านทานความดัน ≥ 8bar, ความแตกต่างของอุณหภูมิ ≤ ± 3 °C, เหมาะสําหรับการไหลของความร้อนที่ระดับ 100 ~ 1000W/cm2
II. ประเภทหลักและลักษณะทางเทคนิค (ตามฉากการใช้งาน)
1. แผ่นเย็นของเหลวแบบไมโครแคนเนล (MLCP)
- โครงสร้าง: เครือข่ายช่องทางการไหลของขนาดไมครอนที่ติดตั้ง 0.05 ~ 1 มม.
- ข้อดี: ความต้านทานทางความร้อนต่ําสุด 0.015 °C/W, ประสิทธิภาพการระบายความร้อน 3 ~ 5 เท่าของการออกแบบแบบดั้งเดิม
- กระบวนการ: การถักภาพลิตโอกราฟี การผสมความละเอียด การพิมพ์ 3 มิติ
- การใช้งาน: ชิป AI (GPU/TPU) อุปกรณ์เลเซอร์ โมดูลพลังงาน SiC
2. พล็อตเย็นน้ําแบบพิเศษ / ผสมรวม
- โครงสร้าง: ด้านผิวโค้งที่สอดคล้อง, การออกแบบหลุมหลายหลุมที่บูรณาการ, ปฏิบัติหน้าที่คู่เป็นองค์ประกอบโครงสร้างและน้ําร้อน
- กระบวนการ: การปั่นแบบสับสน (FSW), การโยนแบบตาย, CNC milling
- ข้อดี: ไม่มีการผสมผสานกัน ความแน่นต่ออากาศดีเยี่ยม น้ําหนักเบา
- การใช้งาน: แบตเตอรี่พลังงาน กล่องเครื่องยนต์ เครื่องบินอากาศ
3. พลาสติกน้ําที่ทนต่อสภาพแวดล้อมที่รุนแรง
- ลักษณะ: ทนต่ออุณหภูมิสูง/ต่ํา (-55°C~250°C), ทนต่อสเปรย์เกลือ (1000h+), ทนต่อการสั่นสะเทือน (5~500Hz/5Grms)
- วัสดุ: ทิตาเนียมสแตนเลส สแตนเลส
- การใช้งาน: อิเล็กทรอนิกส์บนเรือ, ราดาร์, อุปกรณ์โลหะ, อุปกรณ์การวิจัยวิทยาศาสตร์ขั้วโลก
4. นาโนฟลิวได / แผ่นเย็นน้ําไหลสองเฟส
- เทคโนโลย: น้ํายาเย็นที่ปรับปรุงด้วยอนุภาคนาโน (Cu/Al2O3) หรือเหลวทํางานเปลี่ยนเฟส (เหลวฟลอโรคาร์บอน)
- ผลงาน: ความสามารถในการนําความร้อนเพิ่มขึ้น 2 ~ 3 ครั้ง, ความสามารถในการระบายความร้อนเพิ่มเป็นสองเท่า
- การใช้งาน: MRI, ซุปเปอร์คอมพิวเตอร์, เลเซอร์พลังงานสูง
5. พลาสติก / อัลตรา-นุ่ม ปลาเย็นน้ํา สําหรับเครื่องมือการแพทย์ที่สวมใส่และแม่นยํา
- โครงสร้าง: ช่องระบายไมโครที่ติดในผ้า, โลหะแผ่นบาง (ความหนา < 1 มม.)
- ลักษณะ: สามารถบิดได้ ละเอียดมาก เงียบเงียบ
- การใช้งาน: หูฟัง VR/AR, แผ่นพยาบาล, หน้าจอยืดหยุ่น
III. กระบวนการผลิตหลัก (กระบวนการพิเศษ)
- เครื่องปั่นแบบสับสน (FSW): ไม่ต้องผสมผสาน ความแข็งแรงสูง ความแน่นต่ออากาศที่ดี เหมาะสําหรับสภาพขนาดใหญ่และความดันสูง
- เครื่องบดไฟด้วยกระแสว่าง: ช่องทางการไหลผ่านที่เรียบร้อย, ความต้านทานทางความร้อนต่ํา, เหมาะสําหรับช่องไมโครและโครงสร้างที่ซับซ้อน
- การพิมพ์ 3D (SLM): ช่องทางการไหลผ่านที่ปรับปรุงแบบโทโพลอจิกที่มีประสิทธิภาพสูงขึ้น 30% ใช้สําหรับชิ้นส่วนอากาศศาสตร์ที่กําหนดเอง
- การสกิฟ / การถัก: ปีกความหนาแน่นสูงสําหรับพื้นที่แลกเปลี่ยนความร้อนสูงสุด, ใช้กับแผ่นเย็นชิป AI
IV สถานการณ์การใช้งานทั่วไป (สาขาพิเศษ)
- AI & Supercomputing: การเย็นด้วยการสัมผัสตรงสําหรับ GPU การฝึกกลุ่ม, ปกป้องจุดร้อนและรับประกันการทํางานความถี่เต็ม
- รถพลังงานใหม่: เครื่องขับเคลื่อนไฟฟ้า 800 วอลต์ โมดูลซิลิคอนคาร์ไบด์ การจัดการความร้อนของแบตเตอรี่ชาร์จไฟฟ้า
- อุปกรณ์การแพทย์: เครื่องเสริมความชัน MRI เครื่องตรวจจับ CT ความแม่นยําในการควบคุมอุณหภูมิ ± 0.5 °C
- เลเซอร์และออปโตอิเล็กทรอนิกส์: ไฟเบอร์ / ไลเซอร์ครึ่งตัวประกอบพลังงานสูง ปรับความยาวคลื่นและกําลังการออก
- กองทัพและอากาศศาสตร์: ราดาร์ ระบบกํากับการยิงปลา ค่าภาระดาวเทียม มีความทนทานต่อการสั่นสะเทือน ความทนทานต่อรังสี และการออกแบบเบา
- อุตสาหกรรมพิเศษ: โลหะ, เครื่องแปลงพลังงานลม, เครื่องแปลงเก็บพลังงาน, กันฝุ่นและน้ํามัน
V. ความแตกต่างหลักจากแผ่นเย็นน้ํามาตรฐาน
| ขนาด | แผ่นเย็นน้ําแบบมาตรฐาน | แผ่นทําความเย็นด้วยน้ําที่มีวัตถุประสงค์พิเศษ |
|---|---|---|
| การไหลของความร้อน | < 50 W/cm2 | 100 ~ 1000 W/cm2 |
| ความต้านทานความร้อน | 0.1 ~ 0.5 °C/W | < 0.05 °C/W |
| วัสดุ | สารสกัดอลูมิเนียมทั่วไป | ทองแดง, CuW, ทิตาเนียมสกัด, nano-coatings |
| การปรับตัวต่อสิ่งแวดล้อม | อุณหภูมิห้องทํางานปกติ | -55 ~ 250 °C ทนทานกับสเปรย์เกลือ ทนทานกับการสั่นแรงสูง |
| โครงสร้าง | แผ่นเรียบแบบมาตรฐาน ช่องทางการไหลผ่านง่าย | ช่องไมโคร, มีรูปร่างพิเศษ, ผสมรวม, ละเอียดมาก |
| ความน่าเชื่อถือ | เกรดอุตสาหกรรม | เกรดรถยนต์ เกรดทหาร เกรดการแพทย์ |
VI. สรุป
แผ่นทําความเย็นด้วยน้ําสําหรับวัตถุประสงค์พิเศษเป็นหัวใจของการจัดการความร้อนของอุปกรณ์ระดับสูง และเป็นองค์ประกอบสําคัญที่ทําให้การลดขนาดเล็ก, พลังงานสูง, อายุการใช้งานยาวและการทํางานที่มั่นคงภายใต้สภาพแวดล้อมที่รุนแรงหลักของการเลือกรุ่นอยู่ที่ปัจจัยสี่ประการ: ความหนาแน่นของกระแสความร้อน, ความจํากัดของพื้นที่, สภาพการทํางาน และระดับความน่าเชื่อถือ ซึ่งมักต้องมีการพัฒนาตามความต้องการ
