พล็อตเย็นของเหลวพลังงาน

I. อุปกรณ์การใช้งานทั่วไป

• อินเวอร์เตอร์ไฟฟ้าไฟฟ้า / อินเวอร์เตอร์กลาง
• เครื่องแปลงพลังงานลม เครื่องแปลงพลังงานเต็มกําลัง
• เครื่องแปลงเก็บพลังงาน (PCS)
• อินเวอร์เตอร์ความดันสูง อุปกรณ์ส่งสัญญาณ
• เครื่องกําเนิดวาร์สติก (SVG)
• วาล์วแปลง HVDC (MMC) ที่ยืดหยุ่น
• เครื่องไฟฟ้าปรับปรุงความแรงสูง เครื่องไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
• เครื่องชาร์จ, หน่วยพลังงานของโมดูลชาร์จความเร็วสูงสุด

II. ลักษณะการออกแบบหลัก

• พลังงานสูงและความหนาแน่นของกระแสความร้อนสูง



  พลังงานโหลดเดียวมักจะอยู่ระหว่างหลายสิบกิโลวัตถ์ ถึงหลายร้อยกิโลวัตถ์ ด้วยความหนาแน่นของกระแสความร้อนที่สูง ซึ่งต้องการความต้านทานการไหลที่ต่ําและประสิทธิภาพในการแลกเปลี่ยนความร้อนที่สูง

• ความทนทานแรงดันสูงและป้องกันการรั่ว



  อุปกรณ์พลังงานทํางานต่อเนื่องเป็นเวลานาน โดยต้องการความต้านทานความดันน้ํา 3 ‰ 10 บาร์



  ต้องผ่านการตรวจสอบการรั่วไหลของเมตรจุลภพฮีเลียม ด้วยการรั่วไหลที่เกือบศูนย์

• การออกแบบช่องทางการไหลที่เหมาะสม



  การออกแบบที่ใช้กันทั่วไป:

  • ช่องการไหลเวียน serpentine แบบเดียว / สองชั้น
  • ช่องการไหลผ่านคู่หลายสาขา
  • เครื่องระบายอากาศ / ปีกปิ้นสําหรับการถ่ายทอดความร้อนที่ดีขึ้น

    รับประกันความเท่าเทียมกันของอุณหภูมิ และหลีกเลี่ยงจุดร้อนในท้องถิ่นที่ทําให้อุปกรณ์ล้มเหลว

• การเลือกวัสดุและการป้องกันการกัดกร่อน



  วัสดุหลัก: สับสนธิอลูมิเนียม 5052 / 3003 / 6061



  สําหรับคุณภาพน้ําที่ไม่ดี สภาพแวดล้อมชายฝั่งหรือทางเคมี การบําบัดพื้นผิวประกอบด้วย

  • การทําแอโนด
  • การเคลือบด้วยไฟฟ้า
  • การเคลือบกันการกัดกร่อนภายใน

    ป้องกันการเปลือก, การกัดและการรั่วไหลของน้ํา

• ความแข็งแรงโครงสร้างและการป้องกันการสั่น



  แผ่นฐานหนาและการออกแบบที่แข็งแรงเพื่อป้องกันการปรับปรุงระหว่างการสั่นสะเทือน, การขนส่งและการทํางานระยะยาวของอุปกรณ์พลังงาน


III. กระบวนการผลิตหลัก

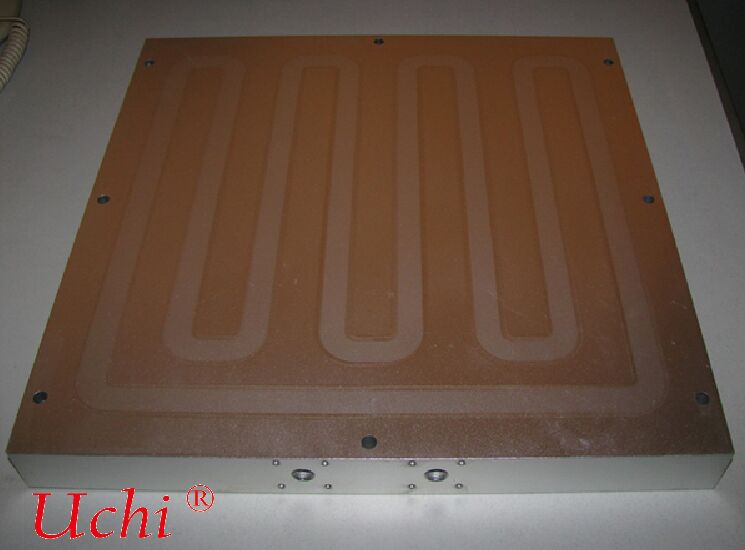

• แผ่นเย็นของเหลวที่ติดในท่อ



  ท่อทองแดง / อลูมิเนียมที่ติดในแผ่นอลูมิเนียม



  ค่าใช้จ่ายต่ํา ปรับปรุงและมั่นคง



  เหมาะสําหรับอุปกรณ์พลังงานประเพณีที่มีพลังงานต่ําถึงกลาง

• แผ่นเย็นของเหลวแบบหมัดด้วยความร้อนระยะว่าง



  ผนังหลายชั้นและช่องการไหลที่สร้างขึ้นโดยการผสมเหล็ก



  การแลกเปลี่ยนความร้อนที่แข็งแรง ความเรียบดี



  เหมาะสําหรับโมดูล IGBT / SiC พลังงานสูง

• แผ่นเย็นของเหลวที่ผสมผสานด้วยการสับสน



  ขนาดใหญ่ ความน่าเชื่อถือสูง



  เหมาะสําหรับอุปกรณ์ลมและไฟฟ้าไฟฟ้าพลังงานสูง

• ประเภทอินทิกรีตแบบสกิฟ / แมชิน



  ความแข็งแรงสูง การออกแบบช่องทางการไหลผ่านที่ยืดหยุ่น



  ส่วนใหญ่ใช้ในการทําความเย็นกระเป๋าไฟฟ้าที่กําหนดเอง


IV ตัวชี้วัดผลประกอบการหลัก (ทั่วไปในอุตสาหกรรมพลังงาน)

• ความดันการทํางาน: 3?? 6 บาร์
• ความดันการระเบิด ≥ 9 bar
• มาตรฐานการตรวจสอบการรั่วไหล: อัตราการรั่วไหลของเฮลียู ≤ 1 × 10−8 Pa·m3/s
• ความทนทานต่ออุณหภูมิ: -40 °C ~ 120 °C
• ความเรียบของพื้นผิว: ≤ 0.1 mm (สําหรับการติดตั้งโมดูลพลังงาน)
• ความหยาบคาย: Ra ≤ 1.6 ∆32
• ประตูเข้าและออก: G1/4, G3/8, G1/2 ใยหรือเชื่อมต่อการเชื่อมเร็ว

V. ความแตกต่างจากแผ่นเย็นเหลวมาตรฐาน

• อายุการใช้งาน: อายุการใช้งาน 20 ปีโดยไม่หยุดยั้ง ไม่ใช้อุปกรณ์ระยะสั้น
• สิ่งแวดล้อม: อุณหภูมิสูง, ความชื้นสูง, ฝุ่น, สเปรย์เกลือชายฝั่ง
• ความปลอดภัย: การรั่วไหลของของเหลว ส่งผลโดยตรงให้เกิดการสับสน์สั้น ความดันสูง ความล้มเหลวและการดับไฟฟ้า ซึ่งต้องการความน่าเชื่อถือสูงสุด
• การบํารุง: การออกแบบที่มีการบํารุงรักษาน้อยหรือไม่มีการบํารุงรักษา

VI สรุปสั้น
