แผ่นระบายความร้อนแบบเหลว แผ่นระบายความร้อนแบบกำหนดเอง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน, กวางตุ้ง, จีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | แผ่นระบายความร้อน |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | 1300-1500 dollars |
| เวลาการส่งมอบ: | ไม่ จำกัด |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | ทองแดง / อลูมิเนียม | เสียงรบกวน: | 17dbเอ |
|---|---|---|---|
| แบริ่ง: | แบริ่งโลหะผสม | วัสดุ: | ทองแดง + อลูมิเนียมอัลลอยด์ |
| แรงดันใช้งานสูงสุด: | 5 บาร์ | ความดันเล็กน้อย: | 25mpa --40mpa |
| พลัง: | 320 W | เทคโนโลยี: | ครีบซิป |
| ระดับการป้องกัน: | IP54 | กำลังกระจายความร้อน: | 2000W |
| เน้น: | แผ่นเย็นที่ทําตามความต้องการ,แผ่นแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยของเหลว,แผ่นระบายความร้อนพร้อมการรับประกัน |
||
รายละเอียดสินค้า

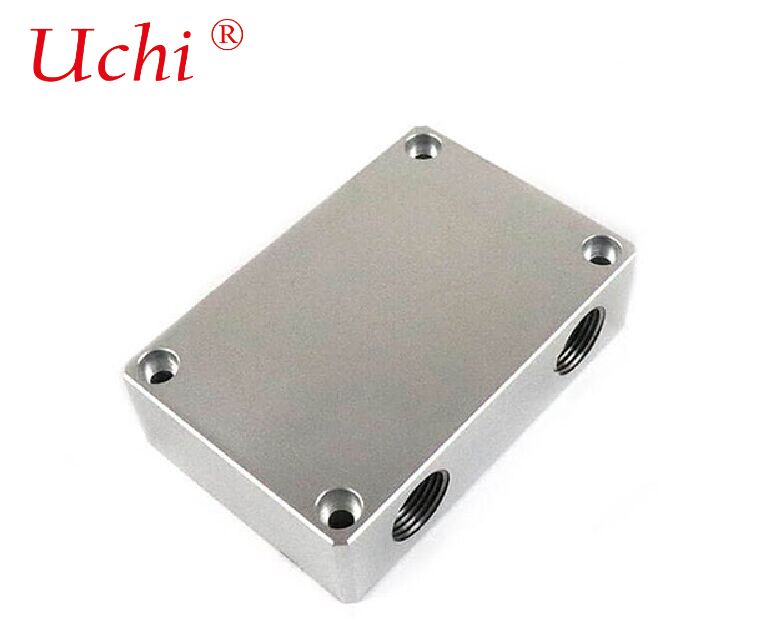

แผ่นระบายความร้อนด้วยของเหลวแบบแลกเปลี่ยนความร้อน
พารามิเตอร์ผลิตภัณฑ์ของแผ่นระบายความร้อนด้วยของเหลวแบบแลกเปลี่ยนความร้อน
วัสดุ: AL 1100
ขนาด: 5x7x3 ซม.
น้ำหนัก: 0.15 กก.
เทคโนโลยี: Fsw cooling
คุณสมบัติ: ความสามารถในการระบายความร้อนสูงและความเย็นที่รวดเร็ว
การบำบัดพื้นผิว: ขจัดคราบน้ำมัน, ทำความสะอาดและเคลือบผิว
กำลังการนำความร้อน: 260W
แผ่นระบายความร้อนด้วยของเหลวแบบแลกเปลี่ยนความร้อน
แผ่นระบายความร้อนด้วยของเหลวแบบแลกเปลี่ยนความร้อน (แผ่นระบายความร้อน) หรือที่เรียกกันทั่วไปว่า แผ่นระบายความร้อนด้วยของเหลว เป็นส่วนประกอบการระบายความร้อนด้วยของเหลวประสิทธิภาพสูงที่ออกแบบมาเป็นพิเศษสำหรับการใช้งานที่มีความหนาแน่นของพลังงานสูง โดยการสัมผัสโดยตรงกับแหล่งความร้อน จะช่วยขจัดความร้อนได้อย่างรวดเร็วผ่านของเหลวที่ไหลภายใน ซึ่งมีประสิทธิภาพการระบายความร้อนสูงกว่าการระบายความร้อนด้วยอากาศแบบดั้งเดิมมาก
I. หลักการทำงานหลัก
อิงตามหลักการทางอุณหพลศาสตร์ของ การนำความร้อน และ การพาความร้อนแบบบังคับ:
-
การนำความร้อนและการดูดซับความร้อนแผ่นฐานโลหะของแผ่นระบายความร้อนจะแนบสนิทกับอุปกรณ์ที่สร้างความร้อน เช่น CPU, GPU และ IGBT โดยใช้วัสดุเชื่อมต่อความร้อน (TIM) เพื่อขจัดช่องว่างอากาศ ทำให้สามารถถ่ายเทความร้อนเข้าสู่แผ่นระบายความร้อนได้อย่างมีประสิทธิภาพ
-
การถ่ายเทความร้อนแบบพาความร้อนสารหล่อเย็น (น้ำ, สารละลายไกลคอล, ของเหลวไดอิเล็กทริก ฯลฯ) จะไหลผ่านช่องภายในที่ออกแบบอย่างแม่นยำ ดูดซับความร้อนจากแผ่นฐานผ่านการพาความร้อนแบบบังคับ
-
การขนส่งความร้อนสารหล่อเย็นที่ร้อนจะออกจากแผ่นระบายความร้อน ปลดปล่อยความร้อนใน CDU (Cooling Distribution Unit) ภายนอก หรือหม้อน้ำ และหมุนเวียนกลับหลังจากเย็นลง
II. โครงสร้างหลักและประเภท
1. วัสดุหลัก
- ทองแดง (Cu): การนำความร้อนสูงมาก (~400 W/m·K), ประสิทธิภาพการระบายความร้อนที่เหมาะสมที่สุด, ใช้กันอย่างแพร่หลายสำหรับชิปประสิทธิภาพสูง
- อลูมิเนียม (Al): ต้นทุนต่ำ, น้ำหนักเบา, ใช้กันทั่วไปในแบตเตอรี่กำลังและอุปกรณ์อุตสาหกรรม
2. โครงสร้างช่องภายใน
แผ่นระบายความร้อนด้วยของเหลวแบบท่อในแผ่น
- โครงสร้าง: ร่องที่กลึงในแผ่นฐานโลหะ โดยมีท่อทองแดงฝังอยู่และเชื่อมปิดผนึกอย่างแน่นหนา
- คุณสมบัติ: กระบวนการผลิตที่สมบูรณ์, ทนแรงดันสูง, ต้นทุนปานกลาง
แบบพับ / แบบซ้อน (กลึงและเชื่อม)
- โครงสร้าง: ช่องทางการไหลที่ซับซ้อนถูกกลึงเข้าไปในแผ่นฐาน จากนั้นจึงปิดผนึกและเชื่อมด้วยแผ่นปิด
- คุณสมบัติ: การออกแบบช่องทางการไหลที่ยืดหยุ่น, พื้นที่แลกเปลี่ยนความร้อนขนาดใหญ่, ความต้านทานความร้อนต่ำ
แบบไมโครแชนเนล
- โครงสร้าง: ช่องทางการไหลที่ละเอียดมาก (ความกว้าง ≤ 1 มม.) ให้พื้นที่ผิวจำเพาะสูงมาก
- คุณสมบัติ: การระบายความร้อนสูงมาก (ฟลักซ์ความร้อนเกิน 500 W/cm²), แรงดันตกสูง, ข้อกำหนดที่เข้มงวดสำหรับความสะอาดของสารหล่อเย็น
แบบครีบหมุด / ครีบโกน
- โครงสร้าง: โครงสร้างแบบหมุดหรือครีบบางที่รวมเข้าด้วยกันโดยตรงจากแผ่นฐาน
- คุณสมบัติ: ไม่มีความต้านทานความร้อนจากการเชื่อม, การไหลวนที่รุนแรง, ประสิทธิภาพการระบายความร้อนสูง
III. พารามิเตอร์ประสิทธิภาพหลัก
- ความต้านทานความร้อน (Rth): ตัวบ่งชี้ประสิทธิภาพหลัก, โดยทั่วไป 0.02 ~ 0.1 °C/W; ค่าที่ต่ำกว่าหมายถึงการระบายความร้อนที่ดีกว่า
- ความสามารถในการระบายความร้อน: แผ่นระบายความร้อนเดี่ยวสามารถรองรับ 500W ~ 2000W+ ของกำลัง
- แรงดันตก (ΔP): ความต้านทานการไหลของสารหล่อเย็น, ส่งผลต่อการใช้พลังงานของปั๊ม
- แรงดันใช้งาน: แรงดันมาตรฐานที่กำหนด 2~5 บาร์, แรงดันระเบิดโดยทั่วไป ≥ 8 บาร์.
IV. สาขาการใช้งานหลัก
- ศูนย์ข้อมูล / การประมวลผลประสิทธิภาพสูง (HPC): การระบายความร้อนสำหรับ GPU และ CPU ของเซิร์ฟเวอร์ AI, รองรับพลังการประมวลผลความหนาแน่นสูง
- ยานยนต์พลังงานใหม่: การจัดการความร้อนของชุดแบตเตอรี่กำลัง, การระบายความร้อนสำหรับ IGBT ของตัวควบคุมมอเตอร์
- อุปกรณ์อุตสาหกรรมและการแพทย์: เลเซอร์, อินเวอร์เตอร์กำลัง, อุปกรณ์สร้างภาพทางการแพทย์
- การบินและอวกาศ: การระบายความร้อนที่เชื่อถือได้สูงสำหรับระบบเรดาร์, โหลดดาวเทียม ฯลฯ
V. ข้อได้เปรียบหลัก
- ประสิทธิภาพการระบายความร้อนสูง: ความจุ 10-25 เท่าของการระบายความร้อนด้วยอากาศ
- เสียงรบกวนต่ำและประหยัดพลังงาน: ไม่มีเสียงรบกวนจากพัดลมความเร็วสูง; PUE ของระบบสามารถลดลงต่ำกว่า 1.1
- การควบคุมอุณหภูมิที่แม่นยำ: ความผันผวนของอุณหภูมิต่ำ, ยืดอายุการใช้งานของส่วนประกอบอิเล็กทรอนิกส์
- ขนาดกะทัดรัด: ปริมาตรเล็กกว่าฮีทซิงค์ระบายความร้อนด้วยอากาศ, เหมาะสำหรับอุปกรณ์ที่มีการรวมระบบสูง
VI. ความแตกต่างจากเครื่องแลกเปลี่ยนความร้อนแบบแผ่นทั่วไป
- แผ่นระบายความร้อนด้วยของเหลว: ดูดซับความร้อนจากด้านหนึ่ง, ส่วนใหญ่ใช้สำหรับ การระบายความร้อนระดับอุปกรณ์ / ระดับชิป โดยสัมผัสโดยตรงกับแหล่งความร้อน
- เครื่องแลกเปลี่ยนความร้อนแบบแผ่น (PHE): ทำการแลกเปลี่ยนความร้อนทั้งสองด้าน, ใช้สำหรับ การถ่ายเทความร้อนระหว่างของเหลวกับของเหลว / ของเหลวกับก๊าซระดับระบบ (เช่น ภายใน CDU)
แผ่นระบายความร้อนด้วยของเหลวแบบแลกเปลี่ยนความร้อน · จุดขายหลัก
I. ข้อได้เปรียบด้านประสิทธิภาพ
ประสิทธิภาพการระบายความร้อนสูงพิเศษ
ด้วยความสามารถในการรองรับฟลักซ์ความร้อนที่สูง แผงระบายความร้อนนี้มีประสิทธิภาพการระบายความร้อนที่เหนือกว่าการระบายความร้อนด้วยอากาศในปริมาตรเดียวกันได้อย่างง่ายดาย สามารถตอบสนองความต้องการในการระบายความร้อนของอุปกรณ์ที่มีกำลังสูงและฟลักซ์ความร้อนสูง
การออกแบบความต้านทานความร้อนต่ำพิเศษ
ใช้โครงสร้างช่องทางการไหลแบบรวม / ไมโครแชนเนลเพื่อลดความต้านทานความร้อนจากการเชื่อม ทำให้การนำความร้อนจากแหล่งความร้อนเป็นไปอย่างรวดเร็วและการขจัดความร้อนเป็นไปอย่างรวดเร็ว พร้อมการควบคุมอุณหภูมิที่เสถียรยิ่งขึ้น
การควบคุมอุณหภูมิที่แม่นยำและผลต่างอุณหภูมิต่ำ
การถ่ายเทความร้อนด้วยของเหลวที่สม่ำเสมอพร้อมความผันผวนของอุณหภูมิต่ำ ช่วยปกป้องส่วนประกอบหลัก เช่น ชิป, IGBT และแบตเตอรี่ได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งาน
ปรับให้เข้ากับความหนาแน่นพลังงานสูง
แผ่นระบายความร้อนเดี่ยวสามารถรองรับการระบายความร้อนระดับกิโลวัตต์ ตอบสนองสถานการณ์การใช้พลังงานสูง เช่น เซิร์ฟเวอร์ AI, ระบบควบคุมอิเล็กทรอนิกส์ยานยนต์พลังงานใหม่ และอุปกรณ์เลเซอร์
II. ข้อได้เปรียบด้านโครงสร้างและความน่าเชื่อถือ
โครงสร้างกะทัดรัดและประหยัดพื้นที่
การออกแบบที่บางพร้อมพื้นที่ขนาดเล็ก ช่วยให้การย่อขนาดอุปกรณ์และการรวมระบบความหนาแน่นสูงเป็นไปได้ เหมาะสำหรับพื้นที่จำกัดในตู้และแชสซี
การปิดผนึกทนแรงดันและความเสี่ยงการรั่วไหลต่ำ
เทคโนโลยีการเชื่อม / การเชื่อมแบบแพร่ที่สมบูรณ์ ช่วยให้มั่นใจได้ถึงความทนทานต่อแรงดันสูง การทำงานที่เสถียรและเชื่อถือได้ในระยะยาว และลดความเสี่ยงในการบำรุงรักษา
วัสดุที่เลือกได้และความสามารถในการปรับใช้กับสถานการณ์ที่หลากหลาย
อลูมิเนียมน้ำหนักเบาและต้นทุนต่ำ หรือทองแดงนำความร้อนสูงและประสิทธิภาพสูง เข้ากันได้กับสารหล่อเย็นหลากหลายชนิด (น้ำ / ไกลคอล / ของเหลวไดอิเล็กทริก)
ช่องทางการไหลที่ปรับแต่งได้สูง
สามารถออกแบบช่องทางการไหลตามการจัดวางแหล่งความร้อนเพื่อให้เกิดการระบายความร้อนเฉพาะจุดที่เพิ่มขึ้น ทำให้มั่นใจได้ว่าการถ่ายเทความร้อนสม่ำเสมอมากขึ้นโดยไม่มีจุดร้อน
III. ข้อได้เปรียบด้านการใช้งานและระบบ
เงียบและไร้เสียงรบกวน
ไม่มีเสียงรบกวนจากพัดลมความเร็วสูง เหมาะสำหรับสภาพแวดล้อมที่ต้องการความเงียบสูง เช่น ศูนย์ข้อมูล, สถานพยาบาล และห้องปฏิบัติการ
ประหยัดพลังงานและลดการบริโภค
ประสิทธิภาพการแลกเปลี่ยนความร้อนสูงของระบบระบายความร้อนด้วยของเหลวช่วยลดการใช้พลังงานโดยรวม ลด PUE ของศูนย์ข้อมูล และให้การดำเนินงานที่ประหยัดกว่าในระยะยาว
ทนทานต่อฝุ่นและการปนเปื้อนและบำรุงรักษาง่าย
วงจรระบายความร้อนด้วยของเหลวแบบปิดไม่ได้รับผลกระทบจากฝุ่นและน้ำมัน มีอัตราความล้มเหลวต่ำและค่าบำรุงรักษาภายหลังต่ำกว่าการระบายความร้อนด้วยอากาศมาก
IV. ข้อได้เปรียบด้านสถานการณ์การใช้งาน
ใช้งานได้ทั่วไปในหลายสาขา
เหมาะสำหรับแบตเตอรี่ / ระบบควบคุมอิเล็กทรอนิกส์ยานยนต์พลังงานใหม่, GPU/CPU เซิร์ฟเวอร์ AI, อุปกรณ์เลเซอร์, แหล่งจ่ายไฟอุตสาหกรรม, อินเวอร์เตอร์โซลาร์เซลล์, เครื่องมือแพทย์ ฯลฯ
ความสามารถในการปรับตัวสูงต่อสภาพแวดล้อมที่มีอุณหภูมิสูง
ได้รับผลกระทบจากอุณหภูมิแวดล้อมน้อยกว่าการระบายความร้อนด้วยอากาศ รักษาประสิทธิภาพการระบายความร้อนที่ดีเยี่ยมภายใต้สภาวะการทำงานที่อุณหภูมิสูง
