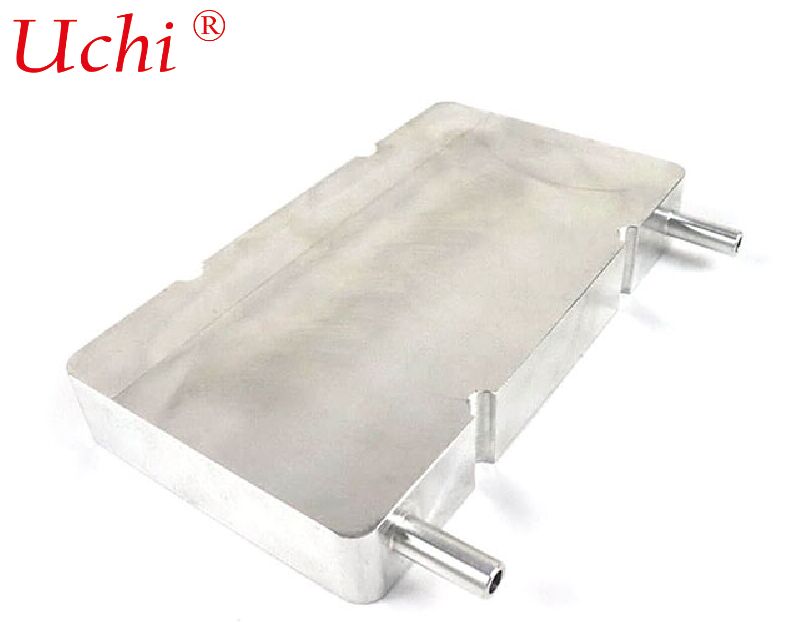

แผ่นระบายความร้อนด้วยน้ำจากการเชื่อมแบบเสียดสี

พารามิเตอร์ผลิตภัณฑ์ของแผ่นระบายความร้อนด้วยน้ำจากการเชื่อมแบบเสียดสี

วัสดุ: AL 1100

ขนาด: 13*1.8*9 ซม.

น้ำหนัก: 0.344 กก.

เทคโนโลยี: การระบายความร้อน FSW

คุณสมบัติ: ความสามารถในการระบายความร้อนสูงและการระบายความร้อนที่รวดเร็ว

การปรับปรุงพื้นผิว: ขจัดคราบน้ำมัน ทำความสะอาด และการพาสซีเวชัน

กำลังการนำความร้อน: 278W

แผ่นระบายความร้อนด้วยน้ำจากการเชื่อมแบบเสียดสี (FSW)

I. หลักการกระบวนการหลัก

การเชื่อมแบบเสียดสี (FSW)

• กระบวนการเชื่อมแบบสถานะของแข็งที่ไม่ใช้การหลอมละลาย: เครื่องมือหมุนสร้างความร้อนจากการเสียดสีเพื่อทำให้โลหะอ่อนตัว (โดยไม่หลอมละลาย) และขึ้นรูปให้เกิดพันธะระดับอะตอมกระบวนการอุณหภูมิต่ำตลอดกระบวนการ (< 550°C) ขจัดข้อบกพร่องจากการหลอม การเสียรูปจากความร้อน และการเสื่อมสภาพของวัสดุII. จุดขายประสิทธิภาพระดับพรีเมียม
• การปิดผนึกที่เชื่อถือได้ · การรั่วไหลเป็นศูนย์ (ข้อได้เปรียบหลัก)ไม่มีรูพรุน รอยแตก หรือโพรงจากการหดตัว การเชื่อมที่หนาแน่น 100%

แรงดันระเบิด ≥ 1.5–2 MPa พร้อมความต้านทานแรงดันระยะยาวที่เสถียร

1. ทนทานต่อ > 10,000 รอบความร้อนโดยไม่แตกหรือรั่ว

   • เหมาะสำหรับสภาวะการทำงานที่มีแรงดันสูง การสตาร์ท-หยุดบ่อย และการสั่นสะเทือนสูง
   • ความแข็งแรงใกล้เคียงโลหะฐาน · ทนทานเป็นพิเศษความแข็งแรงของรอยต่อสูงกว่า 90% ของโลหะฐาน ความต้านทานความล้าและการสั่นสะเทือนสูงกว่าการบัดกรีและการเชื่อมหลอมเหลวมากวัสดุที่เป็นเนื้อเดียวกัน (อลูมิเนียมบริสุทธิ์ / อลูมิเนียมอัลลอยด์) ไม่มีโลหะต่างชนิดหรือโลหะเติม
   • ความต้านทานการกัดกร่อนดีเยี่ยม: ทนทานต่อการพ่นเกลือ 500 ชั่วโมง รองรับการชุบอะโนไดซ์แบบแข็งโดยตรงการกระจายความร้อนที่เหนือกว่า · ความต้านทานต่ำ · อุณหภูมิสม่ำเสมอช่องทางการไหลแบบบูรณาการ ไม่มีแรงต้านความร้อนจากชั้นบัดกรี ส่งผลให้ประสิทธิภาพการแลกเปลี่ยนความร้อนสูงขึ้น
   • การออกแบบช่องทางการไหลที่ยืดหยุ่น: ช่องขนาดใหญ่ รูปแบบที่ซับซ้อน ความแตกต่างของความสูง และขนาดพิเศษยาว

2. ความสม่ำเสมอของอุณหภูมิที่ยอดเยี่ยมโดยไม่มีจุดร้อนเฉพาะที่

   • ขนาดใหญ่ · บางพิเศษ · การรวมระบบสูง
   • ไม่จำกัดโดยเตาอบสุญญากาศ แผงเดียวสามารถยาวเกิน 2 เมตร
   • การออกแบบที่บางพิเศษ (3–8 มม.) น้ำหนักเบาแต่แข็งแรงสูง

3. เหมาะสำหรับถาดแบตเตอรี่กำลังสูง เลเซอร์กำลังสูง และตู้เก็บพลังงาน

   • เป็นมิตรต่อสิ่งแวดล้อม · ประหยัด · เสถียร
   • ไม่มีบัดกรี ไม่มีฟลักซ์ ไม่มีควัน ไม่มีก๊าซเสีย
   • ไม่มีสารตกค้างทางเคมีในช่องทางการไหล ป้องกันปั๊มอุดตันและการกัดกร่อน

4. กระบวนการที่เสถียร ความสม่ำเสมอสูง อัตราผลผลิตสูง และการทำงานที่ไม่ต้องบำรุงรักษาในระยะยาว

   • III. การเปรียบเทียบกับกระบวนการแบบดั้งเดิม (ข้อได้เปรียบในประโยคเดียว)
   • เทียบกับ Tube-in-Plate: ช่องทางการไหลใหญ่ขึ้น แรงต้านความร้อนต่ำลง ไม่มีช่องว่าง อุณหภูมิสม่ำเสมอดีขึ้น
   • เทียบกับ Brazing: ไม่มีรูพรุน ไม่มีการกัดกร่อนจากบัดกรี ความแข็งแรงสูงขึ้น อายุการใช้งานยาวนานขึ้น และต้นทุนต่ำลงสำหรับขนาดใหญ่

5. เทียบกับ Fusion Welding / Laser Welding: ไม่มีการเสียรูป ไม่มีการรั่วไหล ความต้านทานความล้าดีขึ้น และความทนทานต่อรอบความร้อนที่เหนือกว่า

   • IV. สถานการณ์การใช้งานหลัก
   • ยานยนต์พลังงานใหม่: แผ่นระบายความร้อนแบตเตอรี่ การกระจายความร้อนสำหรับมอเตอร์และ IGBT ของ ECU
   • การจัดเก็บพลังงาน / PV: ตัวแปลงการจัดเก็บพลังงาน การระบายความร้อนด้วยของเหลว PACK


ศูนย์ข้อมูล / AI: แผ่นระบายความร้อนกำลังสูงสำหรับ GPU/CPU

• เลเซอร์อุตสาหกรรม / การแพทย์: เลเซอร์กำลังสูง อุปกรณ์สร้างภาพทางการแพทย์การบินและอวกาศ: การระบายความร้อนที่เชื่อถือได้สูงสำหรับเรดาร์และระบบอิเล็กทรอนิกส์การบิน
• V. สโลแกนสั้นๆ (พร้อมใช้งาน)แผ่นระบายความร้อน FSW: การรั่วไหลเป็นศูนย์ · ความแข็งแรงสูง · อายุการใช้งานยาวนาน · ขนาดใหญ่
• แผ่นระบายความร้อน FSW: การเชื่อมที่หนาแน่น 100% ไม่มีการรั่วไหลภายใต้แรงดันสูงเสถียรยิ่งขึ้น · แข็งแรงขึ้น · ทนทานยิ่งขึ้น: แผ่นระบายความร้อนจากการเชื่อมแบบเสียดสี

กระบวนการเชื่อมแบบเสียดสีสร้างการเชื่อมที่หนาแน่นและปราศจากข้อบกพร่อง

• การใช้เทคโนโลยีการเชื่อมแบบสถานะของแข็งโดยไม่มีการหลอม ไม่มีรูพรุน และไม่มีรอยแตก ช่วยขจัดความเสี่ยงการรั่วไหลที่ต้นทาง และรับประกันความเสถียรที่มากขึ้นในการทำงานภายใต้แรงดันสูงในระยะยาวไม่มีการใช้บัดกรีหรือฟลักซ์ ส่งผลให้ประสิทธิภาพการแลกเปลี่ยนความร้อนสูงขึ้น
• ช่วยขจัดแรงต้านความร้อนที่เกิดจากชั้นบัดกรี ด้วยผนังช่องภายในที่สะอาดและปราศจากสารตกค้าง ทำให้การถ่ายเทความร้อนสม่ำเสมอมากขึ้น ช่วยยับยั้งจุดร้อนได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของส่วนประกอบความแข็งแรงของโครงสร้างใกล้เคียงกับโลหะฐาน พร้อมความต้านทานการสั่นสะเทือนและความล้าที่ดีเยี่ยม
• ความแข็งแรงของรอยต่อสูงกว่า 90% ของโลหะฐาน ทนทานต่อการช็อกความร้อนและการสั่นสะเทือนของยานพาหนะ ทำให้เหมาะสำหรับสภาวะการทำงานที่รุนแรงรองรับการออกแบบขนาดใหญ่พิเศษและบางพิเศษ
• ปราศจากข้อจำกัดด้านขนาดของเตาอบสุญญากาศ ทำให้สามารถผลิตแผ่นระบายความร้อนด้วยน้ำที่มีความยาวพิเศษและพื้นที่ขนาดใหญ่ โดยมีความสมดุลระหว่างการออกแบบน้ำหนักเบาและความแข็งแรงของโครงสร้างการออกแบบช่องทางการไหลที่ยืดหยุ่นพร้อมความสม่ำเสมอของอุณหภูมิที่โดดเด่น
• สามารถปรับแต่งช่องทางการไหลที่ซับซ้อนให้เข้ากับเลย์เอาต์แหล่งความร้อนต่างๆ เช่น แบตเตอรี่กำลัง ระบบจัดเก็บพลังงาน IGBT และ GPU กำลังสูงทนทานต่อการกัดกร่อนและง่ายต่อการปรับปรุงพื้นผิว เหมาะสำหรับการใช้งานที่หลากหลาย

สามารถใช้การปรับปรุงพื้นผิวได้หลากหลาย เช่น การชุบอะโนไดซ์และการทาสี มีความทนทานต่อการพ่นเกลือและความทนทานต่อการเสื่อมสภาพ เหมาะสำหรับพลังงานใหม่ การควบคุมอุตสาหกรรม การบินและอวกาศ และสาขาอื่นๆ

• เป็นมิตรต่อสิ่งแวดล้อมและเสถียร พร้อมความสม่ำเสมอของชุดงานที่ยอดเยี่ยม
• กระบวนการผลิตไม่ก่อให้เกิดก๊าซหรือของเหลียกเสีย มีเทคโนโลยีที่ควบคุมได้และอัตราผลผลิตสูง ช่วยลดค่าใช้จ่ายในการบำรุงรักษาและเปลี่ยนทดแทนในภายหลัง
