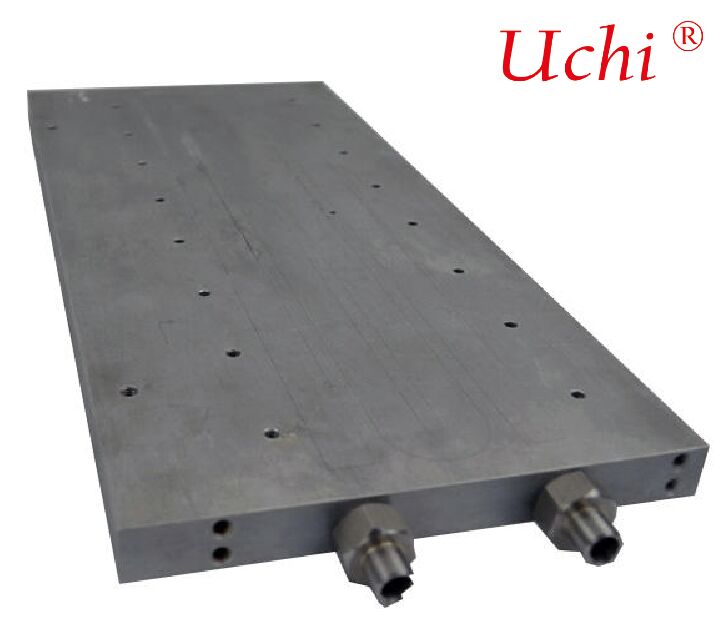

วัคูมบราดเหลวแผ่นเย็นแลกเปลี่ยนความร้อน Anodizing แข็งแรง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน, กวางตุ้ง, จีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | แผ่นระบายความร้อน |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | 1300-1500 dollars |
| เวลาการส่งมอบ: | ไม่ จำกัด |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ขนาด: | ปรับแต่งได้ (เช่น 100 มม. x 100 มม. x 10 มม.) | ของไหล: | น้ำหรือสารหล่อเย็นที่เหมาะสม |
|---|---|---|---|
| บริการแปรรูป: | เครื่องจักรกลซีเอ็นซี + การเชื่อมแบบกวนด้วยแรงเสียดทาน | แบริ่ง: | แบริ่งโลหะผสม |
| น้ำหนักสินค้า: | 0.38กก | แรงดันสูงสุด: | 5 บาร์ |
| รูปร่าง: | สี่เหลี่ยม | วัสดุ: | ทองแดง + อลูมิเนียมอัลลอยด์ |
| คุณสมบัติ: | เทคโนโลยีใหม่และการระบายความร้อนด้วยพลังงานสูง | กระแสเข้า: | ≤12A |
| ความสามารถของวัสดุ: | อลูมิเนียมทองแดง | เส้นผ่านศูนย์กลางขาออก: | 1/4 นิ้วหรือปรับแต่งได้ |
| เทคโนโลยี: | เครื่องซีเอ็นซี | ||
| เน้น: | แผ่นเย็นของเหลวที่ผสมด้วยความเปียก (vacuum brazed),เครื่องแลกเปลี่ยนความร้อนแบบ anodizing hard,เครื่องเปลี่ยนความร้อนจานเย็นของเหลว |
||
รายละเอียดสินค้า
แปลงความร้อนจากแผ่นเย็นเหลวแบบแปรปรวนความร้อนจากแผ่นเย็นแบบแปรวนความร้อนแบบแปรวน
ชื่อแบรนด์: YY Thermal
ขนาด: ขนาดตามสั่ง
กระบวนการ: การผสมกรองความว่าง
วัสดุ: AL6063
รูปทรง: ตาราง
ปลาย:การ anodizing แข็งแรง
การควบคุมคุณภาพ: การทดสอบ 100% ก่อนการส่ง
กระบวนการเสริม: CNC Machining
การใช้งาน:แผ่นเย็นเหลว
ใบรับรอง: ISO 9001:2015ISO 14001:2015
การบรรจุ: กล่องแผ่นออนไลน์, EPE, พาเลทไม้
แผ่นเย็นของเหลวที่ผสมด้วย Vakuum Brazed
แผ่นเย็นของเหลวที่ใช้หม้อหมัดด้วยความว่างเป็นส่วนประกอบในการเย็นของเหลวที่มีประสิทธิภาพสูง ผลิตด้วยเทคโนโลยีหมัดด้วยความว่างโดยเฉพาะใช้ในการระบายความร้อนที่มีประสิทธิภาพสูงในอุปกรณ์ที่มีความหนาแน่นสูงโดยการกระจายน้ําเย็นผ่านช่องทางภายในที่ปิดปิด เพื่อกําจัดความร้อนจากแหล่งความร้อนโดยตรง มันกลายเป็นทางแก้ปัญหาหลักในการจัดการความร้อนระดับสูงไม่มีสารออกซิเดนความแน่นสูง ความบิดเบือนต่ํา และความทนทานต่อการกัดสนองที่ดี
I. หลักการผลิตและกระบวนการ
การผสมผสานด้วยความว่างคือกระบวนการผสมผสานที่ทําในสภาพแวดล้อมว่าง (10-3~10-5 mbar):
-
การประชุมจัดวางแผ่นฐานอย่างละเอียดด้วยช่องการไหลของเครื่อง, โฟลยผสม (Al-Si, Cu-P, ฯลฯ) และแผ่นปก
-
เครื่องทําความร้อนด้วย Vakuumวางชุดไว้ในเตาอบแอกูมิค, ออกอากาศ, จากนั้นทําความร้อนถึงจุดละลายของโลหะเติมเหล็ก (ประมาณ 577 °C~600 °C)ที่ต่ํากว่าจุดละลายของโลหะธรรมดา (อลูมิเนียม/ทองแดง).
-
การเติมหลอดเลือดเครื่องเติมน้ําเหลืองหลอมเติมทุกช่องว่างระหว่างแผ่นพื้นฐาน, แผ่นปก, และปีกภายในผ่านการกระทําประสาท
-
การเชื่อมโยงโลหะการแพร่ระบายอะตอมเกิดขึ้นระหว่างสารเติมน้ําเหลวและโลหะเบื้องต้น; เมื่อเย็นลง มันสร้างสรรค์ความแข็งแกร่งสูง, ความสามารถในการนําความร้อนสูง, การผูกรวมที่ปิดเต็มที่
-
การเย็นและการสร้างการเย็นช้าภายใต้ระยะว่างลดความเครียดทางความร้อนให้น้อยที่สุดและรับประกันความบิดเบือนของชิ้นงานศูนย์
II. ตัวเลือกของวัสดุหลัก
- อลูมิเนียมสลัด (6061/6063): ที่ใช้กันมากที่สุด หนาวสูง, น้ําหนักเบา, ราคาถูก, และง่ายที่จะเครื่อง.
- ทองแดง (C1100/T2): ผลประกอบการทางความร้อนที่ดีที่สุด เหมาะสําหรับการใช้งานการไหลของความร้อนที่สูงมาก เช่น ชิป AI และ IGBTs
- สแตนเลส / สับสนธิไทเทเนียม: ใช้สําหรับสภาพแวดล้อมที่รุนแรงพิเศษที่ต้องการความทนทานต่อการกัดกร่อนและอุณหภูมิสูง (อุตสาหกรรมอากาศและเคมี)
III. ข้อดีการทํางานหลัก
- สะอาดสุดและไม่เกิดออกซิเดน: สภาพแวดล้อมว่างกําจัดความเสี่ยงของการออกซิเดชั่น, เหลือของไหลเวียน, ความขวางและการกัดกร่อน
- ความแข็งแรงและความทนทานต่อแรงกด: โครงสร้างแบบโมโนลิทิกที่มีการรั่วไหลศูนย์ ความดันเฉพาะ 1 หมื่น 10 มปา
- ความทนความร้อนต่ํามาก และมีประสิทธิภาพสูง: ความต้านทานทางความร้อนในการปั่นเกือบศูนย์; รวมไปกับไมโครแคนเนล / ฟิน, ความต้านทานทางความร้อนสามารถต่ําถึง 0.02 °C · cm2/W
- โครงสร้างที่แม่นยํา และการบิดเบือนอย่างน้อย: การทําความร้อนทั่วไปอย่างเท่าเทียมกัน ให้ความราบเรียบสูง เหมาะสําหรับส่วนประกอบอิเล็กทรอนิกส์ความแม่นยํา
- ความยืดหยุ่นในการออกแบบสูง: รองรับช่องทางที่ซับซ้อน การวางแผนหลายเส้นทาง, ช่องไมโคร (0.5 มม.), ปีกที่ฝังไว้, ฯลฯ
- อายุการใช้งานยาว & ความน่าเชื่อถือสูง: ไม่เกิดการเก่าและไม่ลด; อายุการใช้งานอุตสาหกรรมเกิน 10 ปี
IV. โครงสร้างช่องการไหลผ่านภายในแบบปกติ
- ช่องลําเลียงลําเลียงชั้นเดียว: แผ่นพื้นฐานที่มีช่องตัด + แผ่นปก; โครงสร้างง่ายสําหรับพลังงานต่ําถึงกลาง
- ออฟเซต / ลูเวอร์ ปีกพับ: ปีกกระบวนหรือปีกขัดขวางที่ติดตั้งเพิ่มพื้นที่แลกเปลี่ยนความร้อนและความวุ่นวายของของเหลวมาก; ชอบสําหรับ AI และคอมพิวเตอร์ความสามารถสูง
- สกิฟฟิน: ปีกตัดจากแผ่นพื้นฐานอย่างครบถ้วน การกําจัดความต้านทานความร้อนต่อการสัมผัสเพื่อการนําความร้อนสูงสุด
- โครงสร้างไมโครแคนเนล: 50 ช่องขนาด 150 μm, การไหลของความร้อน > 350 W / cm2, เหมาะสําหรับโมดูลพลังงาน SiC / GaN
V. สาขาการใช้งานหลัก
- AI & ศูนย์ข้อมูล: แผ่นเย็นของเหลวสําหรับ GPU (NVIDIA H100/H200, A100 ฯลฯ) และแผ่นเย็นของเซอร์เวอร์
- รถพลังงานใหม่: แบตเตอรี่พลังงาน แผ่นเย็น, หน่วยควบคุมมอเตอร์ (MCU), OBC, และ IGBT การเย็น
- การเก็บพลังงานและอิเล็กทรอนิกส์พลังงาน: PCS, SVG, อินเวอร์เตอร์ไฟฟ้าไฟฟ้า, อินเวอร์เตอร์ความดันสูง
- การบินและการป้องกัน: การทําความเย็นที่น่าเชื่อถือสูง สําหรับเครื่องราดาร์ เครื่องเลเซอร์ และภาระประโยชน์ของดาวเทียม
- การแพทย์และเลเซอร์: การควบคุมอุณหภูมิอย่างแม่นยํา สําหรับ CT, MRI และเลเซอร์พลังงานสูง
VI. การผสมผสานด้วยความว่างเทียบกับกระบวนการอื่น ๆ
| คุณสมบัติ | เครื่องบดไฟด้วยกระแสว่าง | เครื่องปั่นแบบสับสน (FSW) | การปั่น TIG | เครื่องแน่น / ปิดเครื่องจักรกล |
|---|---|---|---|---|
| ผลประกอบการของตรา | ดีเยี่ยม (ไม่มีการรั่ว) | ดี | สะดวก (คล่องตัว) | ขัดสน (ปัญหาเรื่องการแก่ตัว) |
| โครงสร้างภายใน | ช่องทาง / ปีกที่ซับซ้อน | ช่องทางเรียบง่าย | ช่องทางเรียบง่าย | ช่องทางเรียบง่าย |
| ความต้านทานความร้อน | ต่ํามาก | ต่ํา | สูง | สูงมาก |
| ความร้อน / ความดัน Res | สูง | กลาง | ต่ํา | ต่ํา |
| คุณภาพพื้นผิว | สดใส ไม่มีการออกซิเดน | ค่าเฉลี่ย | รอยสอดที่เห็นได้ | คนจน |
| ค่าใช้จ่าย | กลางสูง | กลาง | ต่ํา | ต่ํา |
VII สรุป
แผ่นเย็นของเหลวที่ผสมด้วยความร้อนเป็นตัวแทนของมาตรฐานทองคําสําหรับการจัดการความร้อนที่มีประสิทธิภาพสูงและความยืดหยุ่นในการออกแบบ.
