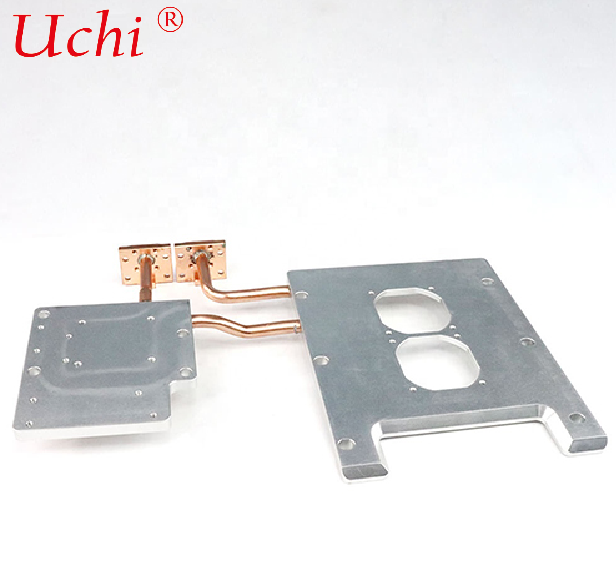

โปรไฟล์อัลลูมิเนียมหลายแผ่นเย็นกับท่อทองแดง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน, กวางตุ้ง, จีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1,000 ชิ้น |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | เป็นกลุ่ม |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | T / T, Paypal, Western Union, กรัมเงิน |
| สามารถในการผลิต: | 5,000,000,000PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ความต้านทานการกัดกร่อน: | ใช่ ด้วยการเคลือบที่เหมาะสม | บริการ: | บริการ OEM ODM แบบกำหนดเอง |
|---|---|---|---|
| จำนวนทางน้ำ: | 6 ทางน้ำ | สื่อที่ใช้งานได้: | น้ำ |
| มาตรฐานการผลิต: | GB3733.1 ～ 3765-83 | ความสามารถของวัสดุ: | อลูมิเนียมทองแดง |
| เทคนิคหลัก: | เครื่องจักรกลซีเอ็นซี | กระบวนการ: | ครีบ skived ประสาน |
| โลหะผสมหรือไม่: | เป็นอัลลอยด์ | พื้นผิว: | โอนอดิซ, โพลีช |
| บริการแปรรูป: | การตีขึ้นรูปเย็น CNC | เส้นผ่านศูนย์กลาง: | Φ 12มม |
| วิธีการทำความเย็น: | ระบายความร้อนด้วยของเหลว | ||
| เน้น: | แผ่นเย็นเหลวอลูมิเนียมที่มีท่อทองแดง แผ่นเย็นเหลวหลายโปรไฟล์สําหรับการเย็นเหลว ท่อทองแดง,multiple profile cold plate for liquid cooling,copper pipe liquid cold plate with warranty |
||
รายละเอียดสินค้า
แผ่นเย็นอลูมิเนียมหลายโปรไฟล์พร้อมท่อทองแดง
1. ภาพรวมผลิตภัณฑ์
นี่คือส่วนประกอบการกระจายความร้อนระบายความร้อนด้วยของเหลวแบบคอมโพสิตพร้อมตัวเครื่องอลูมิเนียมอัลลอยด์และท่อระบายความร้อนทองแดง TP2 แบบฝัง โดยผสมผสานข้อดีของอะลูมิเนียมอัลลอยด์ — การตัดเฉือนง่าย น้ำหนักเบา และต้นทุนต่ำ — และทองแดงสีแดง — การนำความร้อนสูง ความต้านทานแรงดันที่ดีเยี่ยม และความต้านทานการกัดกร่อน เป็นโซลูชันการระบายความร้อนที่นำมาใช้กันอย่างแพร่หลายสำหรับอุปกรณ์อิเล็กทรอนิกส์กำลังและอุปกรณ์ควบคุมทางอุตสาหกรรม
2. คุณสมบัติโครงสร้าง
ตัวเครื่องหลักทำจากโปรไฟล์อะลูมิเนียมอัดขึ้นรูปหรือแผ่นอะลูมิเนียมขัดสี พื้นผิวการติดตั้ง รูยึด และรูปทรงพิเศษสามารถดำเนินการได้ตามต้องการเพื่อให้พอดีกับอุปกรณ์ต่างๆ
วงจรทำความเย็นใช้ท่อทองแดงสีแดงไร้รอยต่อ ซึ่งรองรับรูปแบบที่ยืดหยุ่น รวมถึงช่องสัญญาณวงจรเดียว หลายวงจร และช่องการไหลแบบโค้ง
ฐานอะลูมิเนียมติดอยู่กับท่อทองแดงอย่างใกล้ชิดเพื่อลดความต้านทานความร้อนจากการสัมผัส ทำให้สามารถถ่ายเทความร้อนจากแผ่นอะลูมิเนียมไปยังสารหล่อเย็นได้อย่างรวดเร็ว
3. ข้อดีหลัก
✅การนำความร้อนที่ดีเยี่ยม: ทองแดงสีแดงมีคุณสมบัติการนำความร้อนสูงกว่าอะลูมิเนียมมาก ให้ประสิทธิภาพการแลกเปลี่ยนความร้อนที่โดดเด่นสำหรับส่วนประกอบที่สร้างความร้อนกำลังปานกลางและสูง
✅ความต้านทานต่อแรงดันที่เชื่อถือได้และความแน่นของการรั่วไหล: ท่อทองแดงไร้ตะเข็บมีความทนทานต่อแรงดันและความต้านทานการเสียรูปโดยไม่มีการรั่วไหลภายใต้แรงดันของระบบทำความเย็นของเหลวปกติ
✅ประสิทธิภาพต้นทุนสูง: ตัวเครื่องอะลูมิเนียมควบคุมต้นทุนและน้ำหนักโดยรวม ในขณะที่ท่อทองแดงที่บริเวณแลกเปลี่ยนความร้อนหลักช่วยให้มั่นใจถึงประสิทธิภาพการระบายความร้อนที่เหนือกว่า
✅ความสามารถในการแปรรูปที่ยืดหยุ่น: ตัวอะลูมิเนียมสามารถประดิษฐ์เป็นรูปทรงที่ซับซ้อนได้ และท่อทองแดงสามารถโค้งงอได้อย่างอิสระ เหมาะอย่างยิ่งสำหรับอุปกรณ์ที่ไม่ได้มาตรฐาน
✅ความเข้ากันได้กว้าง: ท่อทองแดงต้านทานการกัดกร่อนจากสารหล่อเย็น และสามารถทำงานได้อย่างเสถียรกับสารละลายเอทิลีนไกลคอล น้ำบริสุทธิ์ และตัวกลางอื่นๆ เป็นเวลานาน
4. การจับคู่วัสดุทั่วไป
- ฐานอะลูมิเนียม: โปรไฟล์และแผ่นอลูมิเนียมอุตสาหกรรม 6061/6063 (ความแข็งแรงเชิงกลและความสามารถในการแปรรูปที่สมดุล)
- ท่อทำความเย็น: ท่อทองแดงสีแดง TP2 (ทองแดงบริสุทธิ์อุตสาหกรรมสากลที่มีการนำความร้อน ความเหนียว และประสิทธิภาพการปิดผนึกที่ดี)
5. พารามิเตอร์ทางเทคนิคหลัก
- แรงดันใช้งานปกติ: 0.8–1.2 MPa
- การทดสอบการกักเก็บแรงดัน: 1.0 MPa ไม่มีการรั่วไหลหลังจาก 30 นาที
- อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
- สารหล่อเย็นที่ใช้งานได้: สารละลายน้ำเอทิลีนไกลคอล, น้ำบริสุทธิ์ทางอุตสาหกรรม, สารป้องกันการแข็งตัวโดยเฉพาะ
6. สถานการณ์การใช้งานหลัก
อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ อินเวอร์เตอร์เก็บพลังงาน ตัวแปลงความถี่อุตสาหกรรม
อุปกรณ์จ่ายไฟกำลังสูง วงจรเรียงกระแส หน่วยจ่ายไฟแบบเสาเข็มชาร์จ
อุปกรณ์ควบคุมอิเล็กทรอนิกส์ระบบขนส่งทางราง ระบบเซอร์โวอุตสาหกรรม
7. กระบวนการผลิตหลัก
โปรไฟล์อลูมิเนียม/การตัดแผ่น → การดัดและการขึ้นรูปท่อ → การฝังท่อทองแดง → การอัด / การเติมกาว / การยึดส่วนขยายของท่อ (เพื่อลดความต้านทานความร้อนจากการสัมผัส) → การเชื่อมข้อต่อ → การทดสอบความหนาแน่นของไฮดรอลิกและอากาศ → การสร้างรูปร่างที่แม่นยำ → การรักษาพื้นผิว → การตรวจสอบขั้นสุดท้าย
8. การเปรียบเทียบการเลือก (เทียบกับ FSW / แผ่นเย็นแบบรวมประสาน)
ข้อดี: การปรับเปลี่ยนการออกแบบอย่างรวดเร็ว ต้นทุนที่ลดลงสำหรับผลิตภัณฑ์จำนวนน้อยและผลิตภัณฑ์ที่ไม่ได้มาตรฐาน และการบำรุงรักษาและการเปลี่ยนท่อทองแดงที่สะดวก
ข้อเสีย: ความเรียบโดยรวมด้อยกว่าแผ่นเย็นที่เชื่อมเต็มเล็กน้อย ไม่สามารถใช้ได้กับสภาวะการทำงานที่มีการสั่นสะเทือนอย่างรุนแรงและแรงดันสูงเป็นพิเศษ
ข้อเสนอแนะการเลือก: จัดลำดับความสำคัญของผลิตภัณฑ์นี้สำหรับอุปกรณ์ขนาดกลางและพลังงานต่ำ โครงการที่ปรับแต่งเอง และการใช้งานที่คำนึงถึงต้นทุน
