โมดูลควบคุมอุณหภูมิการไหลเวียนน้ำสำหรับที่นอนอัจฉริยะแบบระบายความร้อนด้วยของเหลว

กระบวนการประกอบแบบครบถ้วนของเครื่องรับควบคุมอุณหภูมิสําหรับหมอนเย็นเหลว (ส่วนประกอบทั้งหมดที่ตรงกับสามแผนภูมิ)
I. รายการวัสดุที่ครบถ้วน (องค์ประกอบที่ตรงกับสามแผนภูมิ)

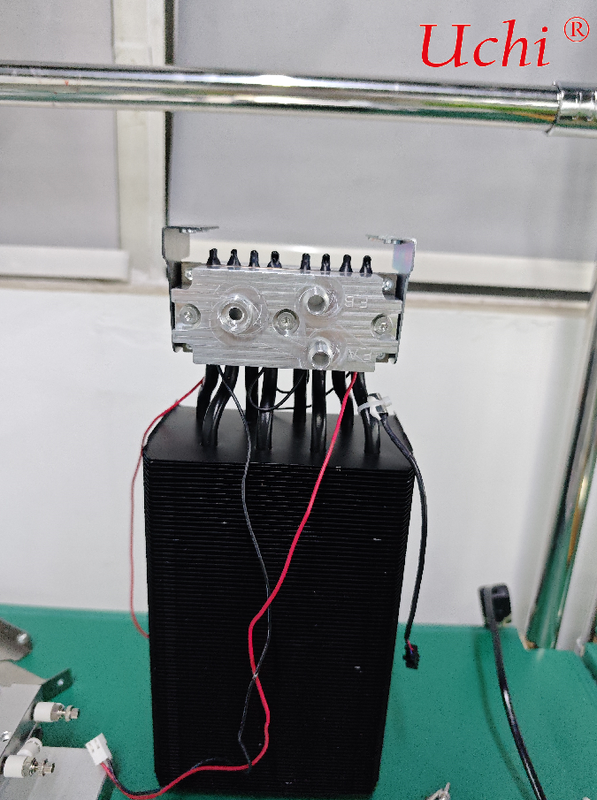

โมดูลแกนเย็น (แผนภาพ 1): แผ่นเย็นน้ําอัลลูมิเนียมวงจรสองสาย, ท่อความร้อนที่นําความร้อน 8 ช่อง, ชิปการเย็นไฟฟ้าร้อน TEC หลายช่องสายไฟฟ้าสีแดงและสีดําสําหรับชิป TEC

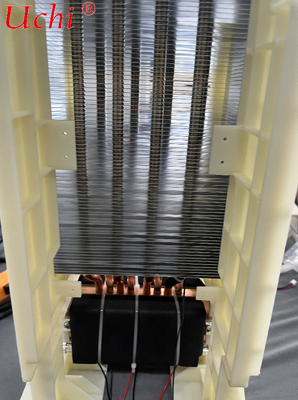

การประกอบการระบายความร้อน (แผนภาพที่ 3): หมุนช่องช่องอากาศแบบไนลอน, เครื่องระบายอากาศปีกอลูมิเนียมความหนาแน่นสูง, ทองแดงท่อการปรับความร้อน, ฐานนําความร้อนสีดําสําหรับชิป TEC

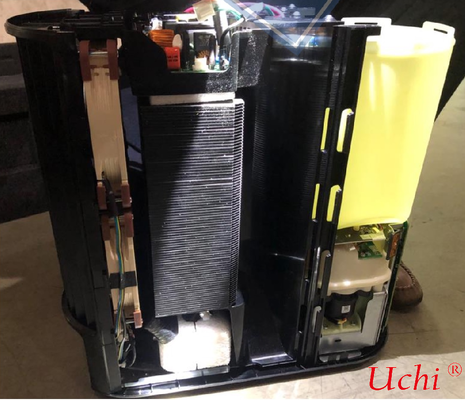

บ้านหลัก, วงจรน้ําและองค์ประกอบการควบคุมอิเล็กทรอนิกส์ (รูปภาพหน่วยหลักที่แยกออก) กล่องหน่วยหลักพลาสติก, ถังเก็บน้ํา, ปั๊มน้ําหมุนเวียนเงียบบอร์ดวงจร PCB การควบคุมหลัก, หมึกดึงแรงกระแทก, คลิมเครือสาย, พัดลมเย็น DC, เครื่องตรวจจับระดับน้ํา, เครื่องตรวจสอบอุณหภูมิ, แผนการทํางานภายนอก
II ขั้นตอนที่ 1: การประกอบแบบแผ่นของแกนเย็นและการประกอบการระบายความร้อน (การประกอบแบบร้อนขององค์ประกอบแกน)
ทําความสะอาดพื้นผิวปลายร้อนของชิปเย็น TEC และพื้นผิวเรียบของพื้นฐานทองแดงสีดํา จากนั้นใช้กลีบความร้อนชั้นบางอย่างเท่าเทียมกันเพื่อปิดช่องว่างและลดความต้านทานความร้อน
กดปลายร้อนของชิปเย็น TEC หลายชิปแน่นต่อกับฐานสีดําและเชื่อมมันชั่วคราวด้วยสายเคเบิลจัดปลายเย็นของชิป TEC ขึ้นไปเพื่อให้ตรงกับแผ่นเย็นน้ําอัลลูมิเนียมสองวงจรด้านบน.
ใส่ปลายหนึ่งของท่อความร้อนทองแดงแต่ละท่อเข้าไปในช่องท่อที่จองไว้ก่อนของฐานสีดํา และให้ปลายอื่นผ่านเรดิเอเตอร์ปีกอลูมิเนียมความหนาแน่นสูงด้านบนรับรองว่าทุกท่อความร้อนเป็นรูปแบบการแทรกแซงที่แน่นเหมาะสมกับปีกโดยไม่มีช่องว่างโล่ง.
ติดตั้งรองรับท่ออากาศแบบไนลอนสีเบจ ติดรูที่ติดตั้งอยู่ทั้งสองข้างของเรเดียเตอร์ และติดมันด้วยสกรูเพื่อสร้างท่ออากาศแบบแน่นปิดรับประกันการไหลของอากาศทั้งหมดจากพัดลมผ่านผ่านปีกอลูมิเนียม.
เชื่อมต่อสายไฟฟ้าสีแดงและสีดําของชิป TECเส้นทางสายไฟผ่านรูลล์สายไฟที่กําหนดไว้ก่อนของบราคเกตและแก้ไขด้วยคลิมป์เพื่อป้องกันวงจรสั้นที่เกิดจากการสัมผัสกับเรเดียเตอร์โลหะ.
III ขั้นตอนที่ 2: การประกอบแผ่นปรับความเย็นของวงจรน้ําเย็น
ติดผิวปลายเย็นของชิป TEC อีกชั้นบางของไขมันทางความร้อน สอดคล้องแผ่นเย็นน้ําอลูมิเนียม FA/EB แบบวงจรสองแบบที่แสดงในแผนภาพที่ 1และกดพวกเขาตั้งเพื่อเข้ากันอย่างใกล้ชิดทุกปลายเย็นของชิป TEC.
หนุนสกรูแนบทั้งสองข้างของแผ่นเย็นน้ําด้วยแรงเท่าเทียมกันเพื่อหลีกเลี่ยงการแตกของชิป TEC ภายใต้ความเครียดตรวจสอบว่า 3 ท่าน้ําเชื่อมเร็วไม่ถูกขัดขวาง และอนุรักษ์พื้นที่สําหรับท่อหลอดหมอนภายนอก.
Install thermal gaskets at contact points between the upper ends of the 8 heat-conducting heat pipes and the back of the water cooling plates to help balance cold-end temperature and eliminate local temperature differences.
ขั้นตอนที่ 3: การประกอบระบบวงจรน้ํา (ถังน้ํา + ปั๊มน้ํา)
ถอนเปลือกพลาสติกของหน่วยหลัก ใส่ถังเก็บน้ําสีเหลืองในห้องนั่งด้านขวา และติดคลิมขอบ เพื่อป้องกันการสั่นและการรั่วไหลของน้ํา
เชื่อมส่วนล่างของถังเก็บน้ํากับปั๊มน้ําหมุนเวียน DC ที่เงียบ และกดวงแหวนปิดเพื่อหยุดการรั่วไหลของน้ําติดต่อช่องเข้าและช่องออกของปั๊มน้ํากับช่อง FA และ EB ของแผ่นเย็นน้ําผ่านหลอดซิลิโคน.
ติดต่อเซ็นเซอร์การไหลของน้ําและโซนอุณหภูมิของน้ําเป็นชุดกับวงจรน้ํา จัดท่อทุกสายในช่องสายข้างและจองช่องลดน้ําปิดข้อเชื่อมทั้งหมดด้วยสล็อปเชือก เพื่อป้องกันการรั่วไหลของน้ําระหว่างการหมุนเวียน.
ติดสปองดึงกระแทกสีขาวที่ด้านล่างของปั๊มน้ําและเรเดียเตอร์ เพื่อแยกความสั่นสะเทือนและลดเสียงทํางานของหน่วยทั้งหมดในตอนกลางคืน
ขั้นตอนที่ 4: การเชื่อมและติดตั้งระบบควบคุมอิเล็กทรอนิกส์
ติดตั้งแผ่นวงจร PCB การควบคุมหลักในห้องพักด้านบนของหน่วยหลักและติดตั้งสต๊อปการสนับสนุนหนอนเพื่อหลีกเลี่ยงการสัมผัสระหว่างแผ่นวงจรและเรเดียเตอร์โลหะ
เครื่องเชื่อมสายไฟตามประเภท:
สายไฟฟ้า: ติดต่อสายไฟฟ้า TEC สีแดงและสีดํา สายไฟฟ้าปั๊มน้ํา และสายไฟฟ้าพัดลมเย็นกับปลายไฟฟ้าออกของบอร์ดหลัก
สายสัญญาณเซ็นเซอร์: เชื่อมต่อโซนส์อุณหภูมิน้ํา, เซ็นเซอร์อุณหภูมิเขตนอนและเซ็นเซอร์ระดับน้ําต่ํากับเทอร์มินัลการรับสัญญาณของบอร์ดหลัก
สายสื่อสารแผ่น: ติดสายแบนของแผ่นการทํางานภายนอกเข้ากับอินเตอร์เฟซสื่อสารของแผ่นหลัก
ติดเชือกสายทั้งหมดในชั้นในสายสายทางซ้ายด้วยคลิปพลาสติกสีน้ําตาลและจัดให้เรียบร้อยเพื่อป้องกันท่อและพัดลมจาก scratching สายโคลิปและแก้ไขสายที่เหลือใช้เพื่อกําจัดเสียงสะท้อน.
ขั้นตอนที่ 5 การปิดกระเป๋าหน่วยหลักและการประกอบท่ออากาศ
ดันโมดูลระบายความร้อนและระบายความเย็นที่ประกอบทั้งหมดเข้าไปในห้องกลางของหน่วยหลักทั้งหมด และจับมันไว้กับฐานด้วยสกรู
ติดพัดลมเย็น DC ในตําแหน่งท่ออากาศด้านหน้าของเรเดียเตอร์ โดยพัดลมไปยังปีกอลูมิเนียมเพื่อสร้างการระบายความร้อนด้วยการกระบวน
สอดคล้องคลิปบนเปลือกพลาสติกด้านบนและด้านล่างของหน่วยหลัก ติดหน่วยทั้งหมดและล็อกเปลือกด้วยสกรูจุดออกสํารองสําหรับท่อน้ําภายนอกของแผ่นเย็นน้ําและสายไฟฟ้า.
ตรวจสอบส่วนเคลื่อนไหวทั้งหมด: พัดลมหมุนโดยไม่กรีดรัด ปั๊มน้ําทํางานอย่างเรียบร้อยโดยไม่ติด, ถังน้ําสามารถถอนออกตามปกติเพื่อเติมน้ําและสานวงจรน้ําไม่มีการบิดและบิด.
ขั้นตอนที่ 6: การทดสอบน้ําและพลังงานของหน่วยที่ครบ (การตรวจสอบโรงงานที่บังคับต้อง)
การทดสอบวงจรน้ํา
เติมถังน้ําด้วยน้ําระบาย เริ่มใช้ปั๊มน้ําให้หมุนหมุน 10 นาที และตรวจสอบทุกข้อเชื่อมและจานเย็นน้ําเพื่อดูดซึมหรือน้ําตกลง
ตรวจสอบว่าเซ็นเซอร์การไหลของน้ําสามารถตรวจจับการไหลของน้ําได้ปกติ; บอร์ดหลักจะต้องเปิดเครื่องป้องกันน้ําต่ําเพื่อปิดหน่วยเมื่อไม่มีน้ํา
การทดสอบผลการควบคุมอุณหภูมิ
พลังงานในแผ่นการทํางาน, กําหนดโหมดเย็นที่ 18 °C และโหมดความร้อนที่ 45 °C ตามลําดับ เพื่อทดสอบการควบคุมอุณหภูมิที่อิสระของช่องทางน้ําแบบสองวงจร
ให้ทํางานต่อเนื่อง 2 ชั่วโมง ตรวจสอบว่าเรดิเอเตอร์ไม่มีความร้อนเกิน ความเร็วของพัดลมคงที่ และชิป TEC ไม่มีการลดความถี่ในอุณหภูมิสูง
เสียงกลางคืนที่วัดไม่เกิน 35dB โดยไม่มีการสั่นสะเทือนที่ชัดเจนจากการไหลของน้ําหรือเสียงพัดลมที่ผิดปกติ
การทดสอบฟังก์ชันป้องกัน
ปิดช่องทางอากาศของเรเดียเตอร์ด้วยมือ; บอร์ดหลักจะตัดไฟฟ้าให้กับชิป TEC โดยอัตโนมัติผ่านการป้องกันอุณหภูมิเกิน
ดึงน้ําทั้งหมดออกจากถังน้ํา; ป้องกันน้ําต่ําจะปิดหน่วยทั้งหมดและกระตุ้นสัญญาณเตือนน้ําต่ําบนแผ่น.
VIII คําแนะนําในการหลีกเลี่ยงอุปสรรคสําคัญในการประกอบ
️ ไม่ใช ผ านไขมันอากาศหนาเกินไป; เพียงการเคลือบบางที่จําเป็น. ผ านไขมันหนาเกินไปจะเพิ่มความต้านทานทางอากาศและลดประสิทธิภาพการเย็น.
ไม่เคยบิดหรือชื้นท่อความร้อนทองแดง; การบล็อคการไหลกลับสื่อการทํางานภายในจะปิดการระบายความร้อนโดยตรง
หมุนประกอบไนลอนที่กันไฟฟ้าไม่ควรถูกยกทิ้งหรือถอดออก ไม่เช่นนั้นการสัมผัสระหว่างเรเดียเตอร์โลหะและสายไฟฟ้าจะทําให้วงจรสั้นและเผาแผ่นวงจร
น้ํากระป๋องเท่านั้นที่ใช้ได้ในวงจรน้ํา น้ําจากกระบี่ถูกห้ามในระหว่างการประกอบและการทดสอบ เพื่อป้องกันการปรับขนาดและการบล็อกของท่อ pipeline ก่อนกําหนด
