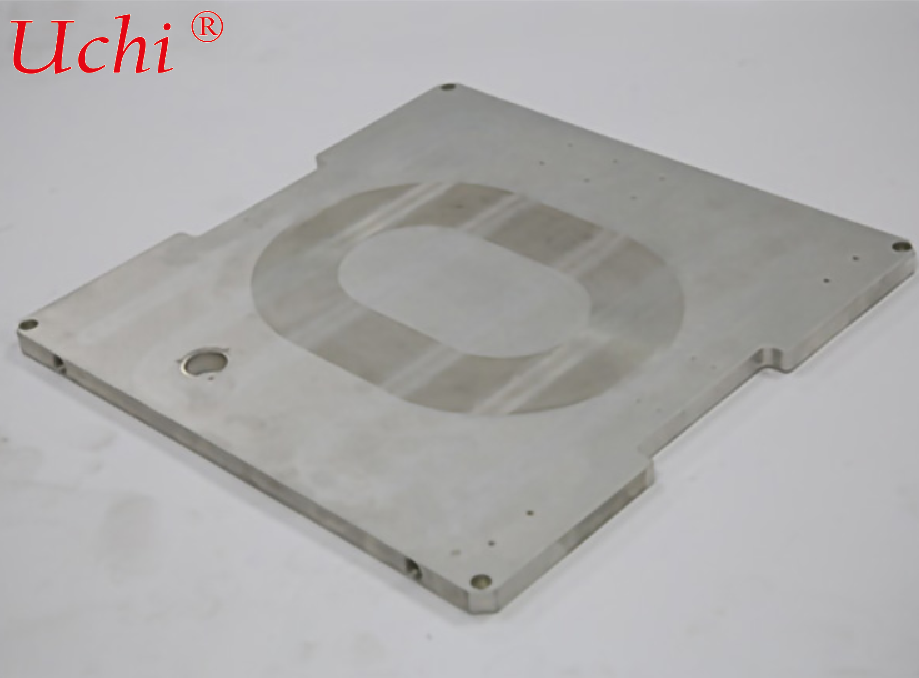

แผ่นระบายความร้อนด้วยของเหลวแบบดิสก์เดี่ยว 700W นี้ได้รับการพัฒนาขึ้นเป็นพิเศษสำหรับเลเซอร์ใยแก้วนำแสงแบบดิสก์เดี่ยว 700W รองรับขดลวดใยแก้วนำแสงและส่วนประกอบแหล่งกำเนิดปั๊ม ระบายความร้อนที่เกิดขึ้นระหว่างการทำงานของเลเซอร์อย่างทันท่วงที ควบคุมอุณหภูมิการทำงานของใยแก้วนำแสงและแหล่งกำเนิดปั๊ม ยับยั้งการบิดเบือนจากความร้อน และรับประกันความเสถียรของกำลังเลเซอร์และคุณภาพลำแสงในระยะยาว



มีตัวเลือกการผลิตสองแบบ: แผ่นระบายความร้อนด้วยของเหลวอะลูมิเนียมแบบท่อทองแดงฝัง และแผ่นระบายความร้อนด้วยของเหลวแบบช่องในตัว สามารถปรับแต่งโครงร่างซับสเตรต พื้นที่พันใยแก้วนำแสง ตำแหน่งรูยึด และพอร์ตทางเข้า/ออกได้ตามโครงสร้างตัวเรือนเลเซอร์ ช่องทางการไหลได้รับการปรับให้เหมาะสมผ่านการจำลองความร้อน CFD เพื่อให้มีการไหลต้านทานต่ำและอุณหภูมิพื้นผิวสม่ำเสมอ ขจัดจุดร้อนเฉพาะที่ และรองรับการทำงานต่อเนื่องระยะยาวของอุปกรณ์เลเซอร์ใยแก้วนำแสง





✅ ความสม่ำเสมอของอุณหภูมิที่แม่นยำเพื่อปกป้องส่วนประกอบทางแสง ใช้การออกแบบช่องทางการไหลแบบคดเคี้ยวที่ปรับให้เหมาะสมด้วยการจำลอง ทำให้สามารถควบคุมความแตกต่างของอุณหภูมิบนพื้นผิวแผ่นได้อย่างยอดเยี่ยม ป้องกันใยแก้วนำแสงร้อนเกินไปเฉพาะที่และเอฟเฟกต์เลนส์ความร้อน เปิดใช้งานการปล่อยเลเซอร์อย่างต่อเนื่องเป็นเวลานานสำหรับเลเซอร์ 700W โดยไม่มีการเปลี่ยนแปลงคุณภาพลำแสง และยืดอายุการใช้งานของแหล่งกำเนิดปั๊มและใยแก้วนำแสง



✅ สองตัวเลือกกระบวนการให้เลือกตามความต้องการ รุ่นท่อทองแดงฝัง: ท่อทองแดงไร้ออกซิเจนแบบไร้รอยต่อฝังอยู่ในแผ่นอะลูมิเนียม ทนแรงดันสูงและความเสี่ยงการรั่วไหลต่ำ เหมาะสำหรับอุปกรณ์เลเซอร์แรงดันสูงและไม่หยุดทำงาน รุ่นแบบช่อง: ซับสเตรตอะลูมิเนียมที่กัดขึ้นรูปและบัดกรีเป็นชิ้นเดียว มีพื้นที่แลกเปลี่ยนความร้อนขนาดใหญ่ ความสม่ำเสมอของอุณหภูมิพื้นผิวที่เหนือกว่า และน้ำหนักโดยรวมที่เบากว่า



✅ การออกแบบการไหลต้านทานต่ำเพื่อลดภาระของเครื่องทำความเย็น เส้นทางการไหลได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับการลดแรงดันตก ทำให้กำลังไฟฟ้าของปั๊มน้ำหมุนเวียนลดลง และลดการใช้พลังงานทั้งหมดของระบบควบคุมอุณหภูมิทั้งหมด



✅ การตัดเฉือนซับสเตรตที่แม่นยำเพื่อให้พอดีกับการประกอบสูง ผลิตโดยการกัด CNC ที่แม่นยำ ความเรียบของพื้นผิวพันใยแก้วนำแสงถูกควบคุมอย่างเข้มงวด ร่องจำกัดใยแก้วนำแสงที่ตัดไว้ล่วงหน้า รูยึดโมดูล และรูสลักระบุตำแหน่ง ช่วยให้จัดแนวได้ง่ายและพอดีแน่นระหว่างการประกอบ ลดความต้านทานความร้อนระหว่างพื้นผิว



✅ การตรวจจับการรั่วไหลที่เข้มงวดเพื่อการทำงานที่เชื่อถือได้ในระยะยาว หน่วยที่เสร็จสมบูรณ์ทุกหน่วยจะผ่านการทดสอบแรงดันไฮโดรสแตติกและการตรวจสอบการรั่วไหลของฮีเลียมเพื่อรับประกันการรั่วไหลเป็นศูนย์ ตัวเลือกการเคลือบผิวป้องกันการกัดกร่อนแบบอะโนไดซ์ เข้ากันได้กับน้ำปราศจากไอออนและสารหล่อเย็นเอทิลีนไกลคอลเพื่อป้องกันสนิมและการกัดกร่อน



✅ การปรับแต่งแบบไม่มาตรฐานและการสุ่มตัวอย่างที่รวดเร็ว ปรับแต่งโครงร่าง ช่องทางการไหล และข้อกำหนดตัวเชื่อมต่อตามโครงสร้างภายในเลเซอร์ ขนาดขดลวดใยแก้วนำแสง และการกระจายแหล่งความร้อน รองรับการตรวจสอบต้นแบบ การผลิตทดลองจำนวนน้อย และการผลิตจำนวนมาก





🔹เลเซอร์ใยแก้วนำแสงแบบดิสก์เดี่ยวแบบต่อเนื่อง 700W 🔹อุปกรณ์ตัดด้วยเลเซอร์, การทำเครื่องหมายด้วยเลเซอร์ และการเชื่อมด้วยเลเซอร์ 🔹การกระจายความร้อนสำหรับขดลวดใยแก้วนำแสงเลเซอร์และโมดูลแหล่งกำเนิดปั๊ม 🔹การจัดการความร้อนแบบบูรณาการของแหล่งกำเนิดเลเซอร์ใยแก้วนำแสงกำลังปานกลางและต่ำ
