คําอธิบายทั่วไป ลักษณะ The EC4304 is a high-efficiency continuous mode inductive step-down converter which drives N-channel MOSFET and it is designed for driving single or multiple series connected LEDs from a voltage source higher than the LED voltage.มันทํางานจากปั๊มไฟเข้าระหว่าง 7V และ 40V และให้บริการและปัจจุบันปรับออกภายนอก 1A ซึ่งขึ้นอยู่กับความดันไฟเข้าและองค์ประกอบภายนอกEC4304 นี้มีสวิทช์ออกและวงจรตรวจจับกระแสไฟฟ้าออกด้านสูง, ซึ่งใช้ตัวต่อต้านภายนอกในการตั้งกระแสออก. ปิน ADJ จะยอมรับทั้งความดัน DC หรือรูปคลื่น PWM.นี้จะให้ทั้งปัจจุบันผลิตต่อเนื่องหรือ gated ขึ้นอยู่กับความถี่การควบคุม. ส่วนประกอบของกรอง PWM มีการตั้งค่าเวลาการเริ่มต้นอ่อนแอขึ้น. เวลาเริ่มต้นอ่อนแอสามารถเพิ่มขึ้นโดยใช้ตัวประกอบภายนอกจากปิน ADJ ไปยังพื้นดิน. การใช้ 0.2V หรือต่ํากว่าที่ปิน ADJ ปิดผลิตออกและเปลี่ยนอุปกรณ์ไปยังสภาพรอการกระแสต่ํา. รางวัลทํางานจาก 7V ถึง 40V โลเตชั่นไฟฟ้ารางวัลสวิตช์ NDMOS 40V ภายในรางวัลกระแสไฟออก 1Aรางวัลการควบคุมการเปิด/ปิด Pin เดี่ยวและความสว่าง โดยใช้ไฟฟ้า DC voltage หรือ PWMรางวัลEC4304 ถึง 95% ประสิทธิภาพรางวัลความแม่นยําของกระแสไฟฟ้า LED แบบปกติ +/- 5%รางวัลการเข้าภายใต้ความดันล็อครางวัลSOT23-5L,DFN 3x3 8L,ซอต 89-5L แพคเกจรางวัลสอดคล้องกับ RoHS และไม่มีฮาโลเจน การใช้งานรางวัลไฟ LED สําหรับรถยนต์รางวัลไฟ LED พลังงานสูงรางวัลการแสดงสัญญาณและการส่องแสงฉุกเฉินรางวัลการส่องแสงสถาปัตยกรรมรางวัลไฟฟ้าอุตสาหกรรมความดันต่ํารางวัลสัญญาณและแสงสว่าง LED ประดับ

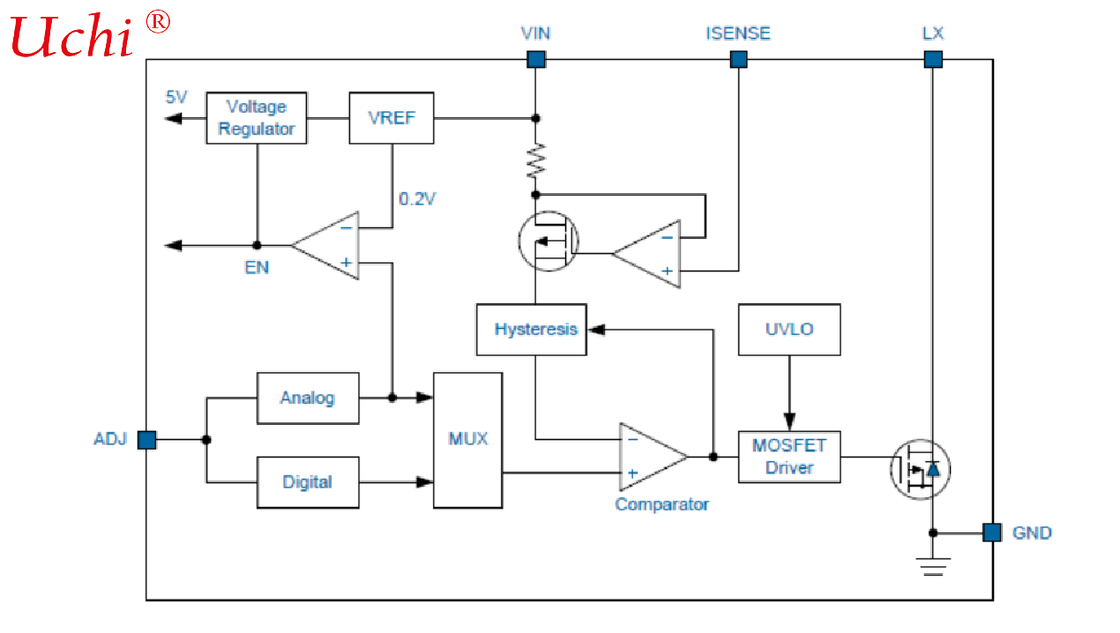

คําอธิบายทางการทํางานEC4304 เป็นเครื่องปรับปรับปรับระดับการทํางานแบบต่อเนื่องประสิทธิภาพสูงที่ง่าย. อุปกรณ์ทํางานด้วยระยะความแรงกดไฟเข้าจาก 7V ถึง 40V และส่งกระแสไฟออก 1A.เครื่องต่อรองปรับระดับกระแสไฟฟ้าด้านบนตั้งกระแสไฟฟ้าออก และปรับระดับความเข้มข้น PWM ให้ความเข้มข้นไฟฟ้า LED ที่กระแทกได้ในระดับความสว่างที่กว้างขวาง. โครงการตรวจจับกระแสไฟฟ้าด้านสูงและวงจรการตั้งกระแสไฟฟ้าบนเครื่องลดจํานวนส่วนผสมภายนอกที่จําเป็นโดยการส่งกระแสไฟฟ้า LED ด้วยความแม่นยํา + 5%โดยใช้ตัวต่อต้าน 1%.การปรับกระแสไฟฟ้าออกอุปกรณ์นี้มีกรองผ่านต่ําระหว่างปิน ADJ และตัวเปรียบเทียบขั้นต่ํา และตัวต่อรองจํากัดกระแสไฟฟ้าภายในระหว่าง ADJ และความกระชับกําลังมาตรฐานภายในนี้ทําให้ปิน ADJ จะ overdriven ด้วยสัญญาณ DC หรือผลักดันเพื่อเปลี่ยน VSENSE เปลี่ยนขั้นต่ําและปรับปัจจุบันผลิตรายละเอียดของโหมดต่าง ๆ ของการปรับกระแสไฟออกถูกให้ในส่วนการใช้งานโดย: ค่าของกระแสไฟออกคือ 1A ที่ 0.1Ω (0.5A ที่ 0.2Ω) และนี่คือกระแสผลิตคํานวณเมื่อ ADJ ปลาย 1.25 วอลล์ลอยอยู่โหมดปิดการนําปิน ADJ ไปยังความกระชับกําลังต่ํากว่า 0.2V มากกว่าประมาณ 100μs จะปิดผลิต และกระแสไฟฟ้าจะลดลงสู่ระดับการรอระดับต่ํา 20μA นามinali.เริ่มสบายอุปกรณ์มีการเริ่มต้นอ่อนแอในเนื่องจากการช้าผ่านกรอง PWM. เครื่องประปาภายนอกจากปิน ADJ ไปยังพื้นดินจะให้การช้าเริ่มต้นอ่อนแอเพิ่มเติม,โดยเพิ่มเวลาที่ใช้ในการกระชับกําลังบนปินนี้ที่จะเพิ่มขึ้นถึงขั้นต่ําการเปิดและโดยชะลออัตราการเพิ่มของกระชับกําลังควบคุมที่ทางเข้าของเครื่องเปรียบเทียบ. โดยไม่มีตัวประกอบภายนอก, เวลาที่ใช้ในการออกถึง 90% ของค่าสุดท้ายของมันประมาณ 500μs. การเพิ่ม capacitance เพิ่มความช้านี้โดยประมาณ 0.5ms / nFการป้องกัน LED แบบเปิดวงจรหากการเชื่อมต่อกับ LEDs เป็นวงจรเปิด, สายโค้ลจะแยกจากปิน LX ของชิป, ดังนั้นชิปจะไม่ได้รับความเสียหาย. ไม่เหมือนกับในเครื่องแปลงกระตุ้นจํานวนมาก,โดยที่ EMF หลังอาจทําลายสวิตช์ภายใน โดยบังคับการระบายน้ําเกินความกระชับกําลังการแยก.
