ไฟหน้า LED สำหรับรถยนต์ที่มีช่วงแรงดันไฟฟ้าอินพุตตั้งแต่ 7V ถึง 40V และการควบคุมความสว่างแบบเปิด-ปิดด้วยขาเดียวโดยใช้แรงดันไฟฟ้า DC หรือ PWM

คําอธิบายทั่วไป

เครื่องสวิทช์พลังงาน EC9521 ได้ถูกออกแบบมาสําหรับการใช้งาน USB
สวิตช์พลังงาน MOSFET N-channel ขนาด 35mΩ ตอบสนองความต้องการการลดความแรงดันของรายละเอียด USB

ลักษณะการป้องกันประกอบด้วย การป้องกันขีดขีดกระแส, การป้องกันวงจรสั้น, และการป้องกันอุณหภูมิเกิน.

อุปกรณ์จํากัดกระแสไฟออกที่ระดับขั้นต่ํากระแสไฟ
การป้องกันอุณหภูมิเกินขั้นต่ําอุณหภูมิการเชื่อมต่อต่ํากว่า 140 °C ในกรณีการตัดสายสั้นหรือภาวะการอ้วนมาก

ลักษณะ

◆35mΩ MOSFETด้านสูง
◆ระยะความดัน: 3.5V ถึง 5.5V
◆การ ป้องกัน ปริมาณ กระแส และ การ ป้องกัน วงจร สั้น
◆ป้องกัน ความร้อน
◆ตั้งค่าข้อมูล
◆เปิดการเข้า
◆มีอุปกรณ์ที่ไม่ใช้หมู และอุปกรณ์สีเขียว

การใช้งาน

◆คอมพิวเตอร์พับและคอมพิวเตอร์โต๊ะ
◆พอร์ต USB
◆สวิทช์ป้องกันพลังงานด้านบน

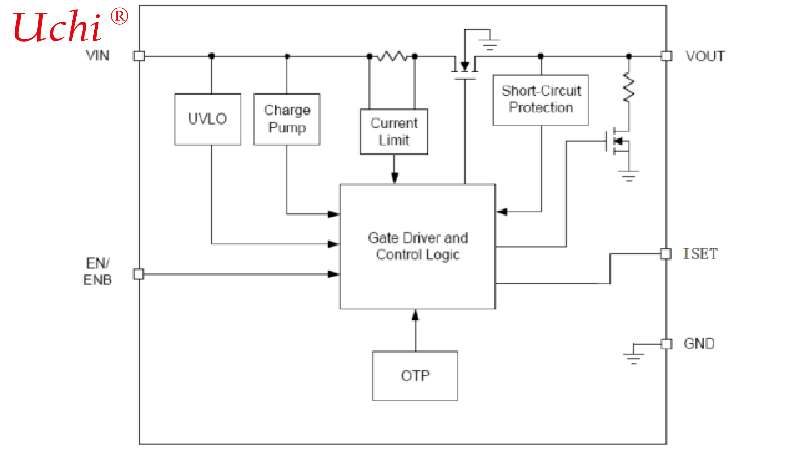

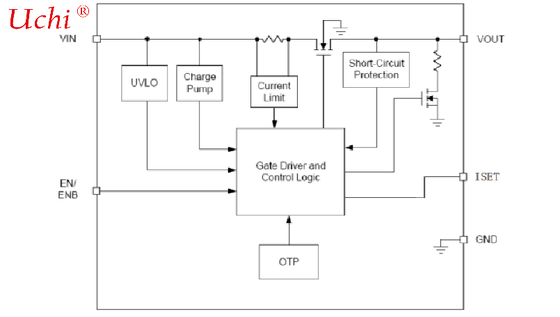

Function Description VIN Under-Voltage Lockout (UVLO) The EC9521 power switches have a built-in under-voltage lockout circuit to keep the output shutting off until internal circuitry is operating properly.วงจร UVLO มีความสับสนและคุณสมบัติ de-glitch ดังนั้นมันจะปกติจะละเว้น undershoot transients บนทางเข้า เมื่อความดันทางเข้าเกินขอบ UVLOความดันการออกเริ่มต้นการเริ่มต้นอ่อนเพลียเพื่อลดกระแสใน. สวิตช์พลังงาน สวิตช์พลังงานเป็น N-channel MOSFET ด้วย RDS ((ON) ต่ํา MOSFETพลังงานภายในไม่มีไดโอเดสร่างกาย เมื่อ IC ติดMOSFET ป้องกันการไหลของปัจจุบันจาก VOUT กลับไปที่ VIN และ VIN ไปยัง VOUT. ป้องกันขีดขีดกระแส เครื่องสวิทช์พลังงาน EC9521 ให้ฟังก์ชันป้องกันขีดขีดกระแส ในช่วงขีดขีดกระแส อุปกรณ์จํากัดกระแสไฟออกที่ขีดขีดกระแสสําหรับการทํางานที่น่าเชื่อถือการป้องกันวงจรสั้น เมื่อความดันออกลดต่ํากว่า 1.5V ซึ่งเกิดจากการอ้วนหรือวงจรสั้นอุปกรณ์จํากัดกระแสไฟออกต่ําไปถึงระดับที่ปลอดภัย. ขั้นต่ํากระแสไฟฟ้าในวงจรสั้น ใช้ในการลดการสูญเสียพลังงานในช่วงสภาพวงจรสั้น หากอุณหภูมิการเชื่อมถึงอุณหภูมิเกินอุปกรณ์จะเข้าสู่การปิดอุณหภูมิ. ISET ISET pin สามารถตั้งขั้นต่ําของปัจจุบันโดย Riset: ILim = 120k * 1.14V / Riset Enable / Disable ดึง EN ต่ํากว่า 0.8V จะปิดอุปกรณ์และดึง EN มากกว่า 2V จะเปิดอุปกรณ์เมื่อไอซีถูกปิด, กระแสไฟฟ้าถูกลดลงต่ํากว่า 1μA. การเข้า enable เป็นที่เข้าที่สอดคล้องกับ TTL และ CMOS ทั้งสองระดับโลจิก. ปิน EN ไม่สามารถปล่อยให้ลอย.การป้องกันอุณหภูมิเกิน เมื่ออุณหภูมิการเชื่อมต่อเกิน 140 °C, วงจรสัมผัสความร้อนภายในปิด FET พลังงานและอนุญาตให้อุปกรณ์เย็นลง เมื่ออุปกรณ์วงจรความร้อนภายในจะเปิดอุปกรณ์, ผลลัพธ์การออกแบบการกระแทกในระหว่างการป้องกันความร้อนต่อเนื่อง การป้องกันความร้อนถูกออกแบบมาเพื่อปกป้อง IC ในกรณีที่มีอุณหภูมิสูงเกินอุณหภูมิการเชื่อมต่อไม่เกิน TJ=+125°C.

ข้อมูลการใช้งาน เครื่องประปาเข้า เครื่องประปาบายพาสเซรามิก 1μF จาก VIN ไปยัง GND ตั้งอยู่ใกล้ EC9521 แนะนําอย่างเข้มข้นที่จะยับยั้งเสียงแหวนในกรณีความผิดพลาดวงจรสั้นโดยไม่ใช้น้ําประปาบายพาส, การออกสั้นอาจทําให้มีเสียงแหวนที่เพียงพอในทางเข้า (จากอัตราต่ออักเสบของหลอดอาหาร) เพื่อทําลายวงจรควบคุมภายในOutput Capacitor A ESR ต่ํา 10μF อลูมิเนียมหรือเทนทัลระหว่าง VOUT และ GND เป็นที่แนะนําอย่างเข้มงวดเพื่อลดการตกของแรงดันระหว่างการติดตั้งร้อนของด้านล่างของ periferical. (ต่อ USB 2.0, ท่าออกต้องมีความจุขนาดใหญ่อย่างน้อย 120μF ของ ESR ขนาดต่ําต่อฮับ). ท่าออกที่มีมูลค่าสูงกว่าดีกว่าเมื่อภาระออกหนัก. นอกจากนี้, การเลี่ยงการออกด้วย 0.1μF ซีรามิกคอนเดเซนเตอร์เพิ่มความต้านทานของอุปกรณ์ต่อการตัดสั้นการพิจารณาการวางแผน การวางแผน PCB ควรทําอย่างละเอียดเพื่อให้การระบายความร้อนสูงสุดและลดลงความแรงดัน, ลงและ EMI เป็นอย่างน้อย. แนวทางต่อไปนี้ต้องพิจารณา: 1.กรุณาวาง capacitors ทางเข้า ใกล้ pin VIN อย่างใกล้ที่สุดเท่าที่จะทําได้. 2.คอนเดเซเตอร์การแยกออกของภาระต้องวางใกล้ภาระอย่างใกล้เคียงเท่าที่จะทําได้เพื่อแยกคลื่นความถี่สูงตําแหน่ง EC9521 และ capacitors ผลิตใกล้ภาระเพื่อลดความต้านทานปรสิตและ inductance สําหรับการทํางานที่ผ่านไปภาระที่ดีเยี่ยม.4 ปินลบของตัวประกอบการเข้าและออก และปิน GND ต้องเชื่อมต่อกับระดับพื้นของภาระ
