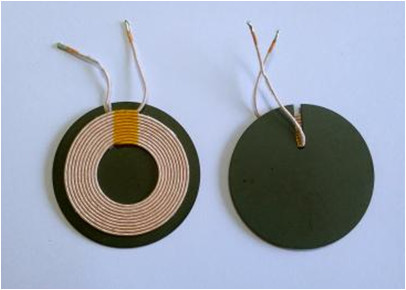

Notching L Wireless Receiver Coil สำหรับโทรศัพท์สมาร์ทหรือโทรศัพท์และโน้ตบุ๊ค WX4710-7R0K95L

Notching L Wireless Receiver Coil สำหรับโทรศัพท์สมาร์ทหรือโทรศัพท์และโน้ตบุ๊ค WX4710-7R0K95L

รายละเอียดสินค้า:

สถานที่กำเนิด: ทำในตงกวน
ชื่อแบรนด์: uchi
ได้รับการรับรอง: UL ROH
หมายเลขรุ่น: WX4710-7R0K95L

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 10000
ราคา: USD
รายละเอียดการบรรจุ: กล่อง (L350 * W350 * H170)
เงื่อนไขการชำระเงิน: เวสเทิร์นยูเนี่ยน MoneyGram, T/T
สามารถในการผลิต: 10000000
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

แกน: G47 * 1.0 ลวด: 0.08 * * * * * * * * 105P 10.5TS
sn: sn99.3% ลูกบาศ์ก: 0.7%
ชั่วคราว: 25degree ความชื้น: 70%
แสงสูง:

ขดลวดชาร์จแบบไร้สาย

,

ขดลวดตัวส่งสัญญาณแบบไร้สาย

รายละเอียดสินค้า

  การต่อสายชาร์จแบบไร้สายของ Notching L WX4710-7R0K95L สำหรับสมาร์ททีวีโทรศัพท์หรือโน้ตบุ๊ค

1. DIMENSIONS (MM)

A (มิลลิเมตร) 47.4Max
B (มม.) 23.5 +/- 0.5
C (mm) 2.0 ~ 4.0
C1 (mm) 95 +/- 5.0
E (mm) 8.0Ref
F (mm) 2.7Max
H (mm) 48 +/- 1.5
E (mm) 8.0Ref



2. วัสดุ:

CORE: G47 * 1.0 ให้คะแนน "L"
ข สิเนสไว: ∮0.08 * * * * * * * * 105P 12.5TS
ค Sn: Sn99.3% Cu: 0.7%
d กาวสีเหลือง: 1603
อี เทปมูนลาร์เทป (ความกว้าง 8.0 มม.)



แผนภาพไฟฟ้า:




4. หม้อไฟ CHAR ACTERISTIC:

ITEM SPEC อุปกรณ์ทดสอบ เงื่อนไขการทดสอบ
L 7.0uH + 10% WK5237 หรือ EQU 100KHz / 0.25V
DCR 60 (mΩ) MAX 502BC
Q มูลค่า) 70 นาที WK5237 หรือ EQU 100KHz / 0.25V



5. การตรวจสอบ NO:

WX 4710 -7 R0 K 95L
①②③④⑤
①สัญลักษณ์ของสินค้า:
②Dimmensions:
ความเหนี่ยวนำ: 2R2: 2.2μH, R47: 0.47μH, 310: 31uH, 501: 500uH, 152: 1.5mH
④Tolerance: J- ± 5% K- ± 10% M- ± 20% N- ± 30% P-MIN
⑤ความยาวของตะกั่ว: 06 ลิตร: 6 มม., 95 ล.: 95 มม










6. ข้อมูลการทดสอบ:

ลักษณะทางไฟฟ้า
ITEM L (μH) DCR (mΩ) Q
SPEC 7.0 +/- 10% 60MAX 50 นาที
1 7.05 46.2 82
2 7.15 46.1 75
3 6.98 45.6 71
4 7.01 46 77
5 7.05 47 70
X 7.048 46.18 75
R 0.17 1.4 7.0



7.PACKAGING

a.quantity
ขนาด b.packaing (มม.)

ใช้บรรจุ PE
L W H
350MAX 350MAX 170MAX
c: พื้นที่เก็บข้อมูล
โปรดตรวจสอบให้แน่ใจว่าชิ้นส่วนอยู่ที่ 35 ℃หรือน้อยกว่า 70% RH หรือน้อยกว่าและแยกส่วนประกอบออกจากซัลเฟตและคลอรีน

8. การ ทดสอบความน่าเชื่อถือ

อุณหภูมิที่เก็บได้:

-40 ℃ ~ 85 ℃

.2.OPERATING TEMPERATURE RANGE :

-40 ℃ ~ + 85 ℃ (มีความร้อน COIL)

-40 ℃ ~ + 85 ℃

ลักษณะภายนอก:

ไม่มีข้อผิดพลาดด้านนอกสามารถพบได้ในการตรวจสอบด้วยภาพ

4. ความแข็งแรงของเทอร์มินัส:

ตัวเหนี่ยวนำคงที่, ปลายด้านหนึ่งของอิเล็คโทรดที่มีแรงดึง 0.45 กิโลกรัมแนะนำให้ใช้เข็มไม่หลุดออก

5. ความต้านทานต่อการสึกหรอ:

ความต้านทานการฉนวนกันความร้อนควรมากกว่า1000MΩเมื่อ DC100V ใช้กับกระจกเงา ไม่ควรมีโครงสร้างและข้อบกพร่องในการใช้ไฟฟ้าเป็นเวลา 1 นาที

6. การทดสอบความชุ่มชื้น:

ค่าความเหนื่อยหน่าย± 10.0% และไม่มีโครงสร้างและอุปกรณ์ไฟฟ้าที่สามารถตรวจพบได้หลังทดสอบ 96 ± 2 ชั่วโมงภายใต้สภาวะที่มีความชื้นสัมพัทธ์ประมาณ 90 ~ 95% และอุณหภูมิ 40 ± 5 องศาเซลเซียส และจัดเก็บ 1 ชั่วโมงภายใต้สภาวะแวดล้อมหลังจากที่เครื่องมีผ้าเช็ดทำความสะอาด

7. การทดสอบการสั่นสะเทือน:

ค่าความเหนื่อยหน่ายอยู่ที่± 10.0% หลังจากที่มีการสั่นสะเทือนใน 1 ชั่วโมงในแต่ละทิศทาง ความถี่ AM10 ~ 55Hz และการใช้ AMPLITUDE ของ 1MINUTE CYCLE เท่ากับ 1.5 มม.






























9.Background

Coupling อุปนัย: การมีเพศสัมพันธ์ที่ดีระหว่างขดลวดสองขดลวดเครื่องส่งสัญญาณและขดลวดรับ กระแสสลับในขดลวดของเครื่องส่งสัญญาณจะสร้างสนามแม่เหล็กที่ก่อให้เกิดแรงดันไฟฟ้าในขดลวดรับ แรงดันไฟฟ้านี้สามารถใช้เพื่อจ่ายพลังงานให้กับโทรศัพท์มือถือหรือชาร์จแบตเตอรี่ได้ เหมาะอย่างยิ่งสำหรับการประกอบสายชาร์จแบบไร้สายและเพิ่มประสิทธิภาพการชาร์จ

10.Features

การประกอบขดลวดเครื่องส่งสัญญาณแบบไร้สาย (Tx - coil)
ลวดสลิงลิทช์ป้องกันด้วยวัสดุเฟอร์ไรท์ Ni-Zn
การปฏิบัติตามมาตรฐาน Qi ของ WPC

11.Applications

โทรศัพท์มือถือ
แบตเตอรี่หรือแบตเตอรี่เครื่องชาร์จ
กล้อง
MP3 / PMP
กลาง
มือถืออุปกรณ์
อุปกรณ์เล่นเกม
