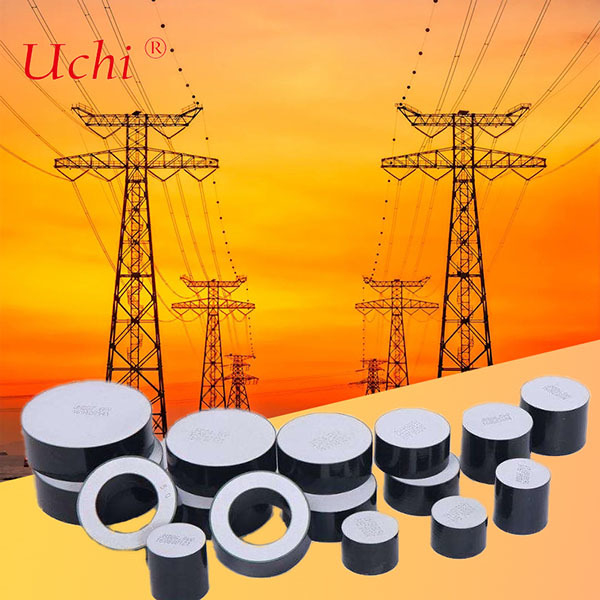

บล็อกวาริสเตอร์โลหะออกไซด์สังกะสีสำหรับอุปกรณ์ป้องกันไฟกระชาก ใช้สำหรับ DC และเกรเดียนท์สูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan， Guangdong ประเทศจีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | SGS.UL |
| หมายเลขรุ่น: | d42*h20mm |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | จำนวนมาก |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | T / T, Paypal, Western Union, กรัมเงิน |
| สามารถในการผลิต: | 5,000,000,000PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| เน้น: | บล็อกวาริสเตอร์โลหะออกไซด์สังกะสี,บล็อกวาริสเตอร์สำหรับอุปกรณ์ป้องกันไฟกระชาก,วาริสเตอร์เกรเดียนท์สูง DC |
||
|---|---|---|---|
รายละเอียดสินค้า
บล็อกตัวเก็บประจุโลหะออกไซด์สังกะสีสำหรับอุปกรณ์ป้องกันไฟกระชาก
ออกแบบมาสำหรับ DC และการใช้งานที่มีความลาดชันสูง
ตัวเก็บประจุออกไซด์สังกะสีเป็นอุปกรณ์ที่ไม่เป็นเชิงเส้นที่ขึ้นอยู่กับแรงดันไฟฟ้า ซึ่งมีลักษณะทางไฟฟ้าคล้ายกับไดโอดซีเนอร์แบบ back-to-back ประกอบด้วย ZnO เป็นหลัก โดยมีการเติมออกไซด์โลหะอื่นๆ เล็กน้อย (บิสมัท โคบอลต์ แมงกานีส) ตัวเก็บประจุโลหะออกไซด์ (MOV) เหล่านี้ถูกเผาผนึกเป็นสารกึ่งตัวนำเซรามิกในระหว่างการผลิต
โครงสร้างจุลภาคแบบผลึกช่วยให้ MOVs สามารถกระจายพลังงานชั่วคราวในระดับสูงทั่วทั้งอุปกรณ์ ทำให้เหมาะสำหรับ:
- การปราบปรามฟ้าผ่าและการป้องกันการเปลี่ยนแปลงพลังงานสูงในการใช้งานสายอุตสาหกรรม/AC
- การป้องกันวงจร DC ในแหล่งจ่ายไฟแรงดันต่ำและการใช้งานยานยนต์
ข้อมูลจำเพาะทางเทคนิค
ชนิด: ตัวเก็บประจุ D42*H20mm
วัสดุ: ตัวเก็บประจุโลหะออกไซด์
วัสดุ: ตัวเก็บประจุโลหะออกไซด์
คุณสมบัติโครงสร้างหลัก
- เมทริกซ์ของเม็ด ZnO นำไฟฟ้าที่แยกจากกันด้วยขอบเขตเกรนที่ก่อตัวเป็นลักษณะสารกึ่งตัวนำรอยต่อ P-N
- ขอบเขตเกรนขัดขวางการนำไฟฟ้าที่แรงดันไฟฟ้าต่ำและเปิดใช้งานการนำไฟฟ้าแบบไม่เป็นเชิงเส้นที่แรงดันไฟฟ้าสูงขึ้น
- เม็ด ZnO แต่ละเม็ดทำหน้าที่เป็นรอยต่อสารกึ่งตัวนำที่ขอบเขตเกรน
- ผลิตโดยการขึ้นรูปและเผาผงพื้นฐานสังกะสีออกไซด์ให้เป็นชิ้นส่วนเซรามิก
ข้อมูลจำเพาะด้านประสิทธิภาพ
การประยุกต์ใช้สำหรับการจำแนกประเภทตัวจับยึด DH (มาตรฐาน IEC)
| ข้อมูลจำเพาะ | เส้นผ่านศูนย์กลาง (มม.) | ความหนา (มม.) | แรงดันอ้างอิง DC (U1mA) (kV) | อัตราส่วนสูงสุดของแรงดันตกค้าง (8/20us) ที่ 10kA | ความสามารถในการทนต่อกระแสพัลส์ (4/10us kA) | ความสามารถในการทนต่อกระแสพัลส์ (2ms A) | แรงดันไฟฟ้าที่แนะนำ (kV) | ความจุในการดูดซับพลังงานสูงสุด (kJ/kVr) |
|---|---|---|---|---|---|---|---|---|
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.0-4.8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30±0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42±0.5 | 20±0.5 | 4.0-4.8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42±0.5 | 30±0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
การประยุกต์ใช้สำหรับการจำแนกประเภทตัวจับยึด SL (มาตรฐาน IEC)
| ข้อมูลจำเพาะ | เส้นผ่านศูนย์กลาง (มม.) | ความหนา (มม.) | แรงดันอ้างอิง DC (U1mA) (kV) | อัตราส่วนสูงสุดของแรงดันตกค้าง (8/20us) ที่ 10kA | ความสามารถในการทนต่อกระแสพัลส์ (4/10us kA) | ความสามารถในการทนต่อกระแสพัลส์ (2ms A) | แรงดันไฟฟ้าที่แนะนำ (kV) | ความจุในการดูดซับพลังงานสูงสุด (kJ/kVr) |
|---|---|---|---|---|---|---|---|---|
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
การประยุกต์ใช้สำหรับการจำแนกประเภทตัวจับยึด SM (มาตรฐาน IEC)
| ข้อมูลจำเพาะ | เส้นผ่านศูนย์กลาง (มม.) | ความหนา (มม.) | แรงดันอ้างอิง DC (U1mA) (kV) | อัตราส่วนสูงสุดของแรงดันตกค้าง (8/20us) ที่ 10kA | ความสามารถในการทนต่อกระแสพัลส์ (4/10us kA) | ความสามารถในการทนต่อกระแสพัลส์ (2ms A) | แรงดันไฟฟ้าที่แนะนำ (kV) | ความจุในการดูดซับพลังงานสูงสุด (kJ/kVr) |
|---|---|---|---|---|---|---|---|---|
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
