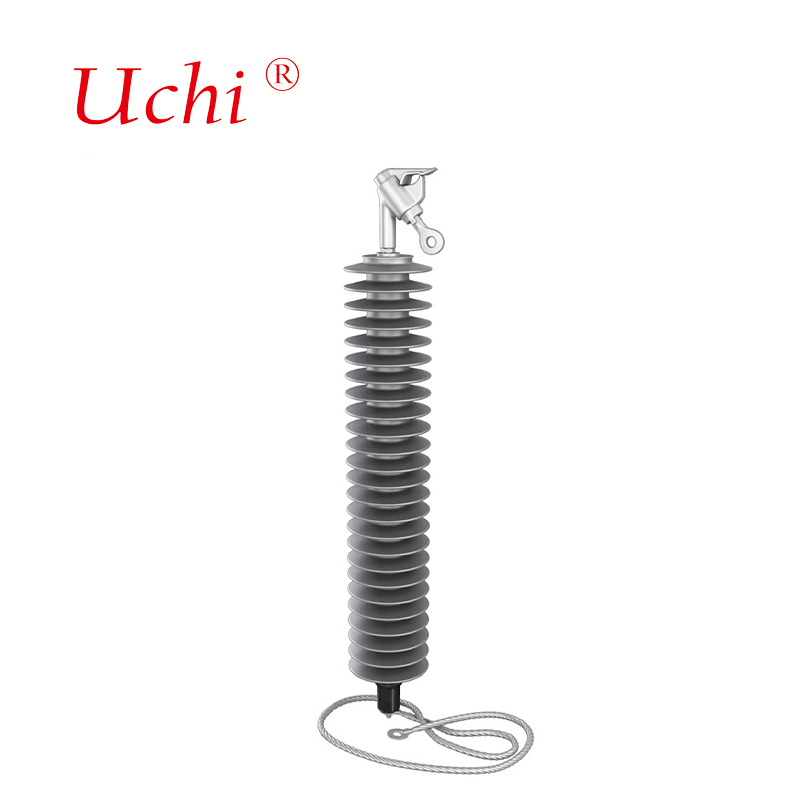

เครื่องกั้นอ๊อกไซด์โลหะสําหรับสายไฟฟ้าความดันกลางและความดันสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | Dongguan， Guangdong ประเทศจีน |
| ชื่อแบรนด์: | UCHI |
| ได้รับการรับรอง: | SGS.UL |
| หมายเลขรุ่น: | YH10W-216/562 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5000pcs |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | จำนวนมาก |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | T / T, Paypal, Western Union, กรัมเงิน |
| สามารถในการผลิต: | 5,000,000,000PCS ต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| เน้น: | เครื่องกั้นสายไฟฟ้าความแรงกลาง,เครื่องปรับปรุงความดันสูงของโลหะโอกไซด์,เครื่องกั้นกระแสไฟฟ้า |
||
|---|---|---|---|
รายละเอียดสินค้า
เครื่องกั้นอ๊อกไซด์โลหะสําหรับสายไฟฟ้าความดันกลางและความดันสูง
เครื่องป้องกันสายไฟฟ้าของเรา มีคุณภาพสูง มีความน่าเชื่อถือ และมีประหยัด สําหรับการป้องกันโครงสร้างไฟฟ้าจากสายฟ้าด้วยการรับประกัน 5 ปีการติดตั้งง่ายและการออกแบบที่ดีที่สุด เครื่องป้องกันฟ้าคะนองของเรา ให้ความคุ้มกันอย่างต่อเนื่องในอีกหลายปีข้างหน้า
รายละเอียดของเครื่องปิดสายไฟฟ้า
- ประเภทMV และ HV
- การใช้งาน:เครื่องจับสายไฟฟ้าประเภท MV และ HV
- วัสดุกล่องพอลิเมอร์
- สี:สีเทา
- ดิสก์/บล็อก MOV คุณภาพสูง
- การทดสอบแบบปกติ 100%
- รายงานการทดสอบ KEMA, CEPRI, XIHARI และการรับรองคุณภาพ ISO 9001
- สอดคล้องกับ GB, IEC, IEEE และมาตรฐานอื่น ๆ
การติดตั้งเครื่องป้องกันสายฟ้าคะนองในจุดที่แนะนําตามเส้นทาง ตามการจําลองสายของเราการเลือกเครื่องจับสายฟ้าผ่าที่ดีที่สุด, โดยเฉพาะในแง่ของปริมาณและสถานที่ติดตั้ง, ปรับปรุงความน่าเชื่อถือของระบบสายทั้งหมดและคุณภาพของพลังงานที่มันให้.
การ ใช้ งาน ที่ มี ประโยชน์
- ปรับปรุงผลการป้องกันฟ้าคะนอง
- ลดการหยุดทํางานที่เกิดจากการติดพื้นที่ที่ไม่ดีและกิจกรรมฟ้าคะนองสูง
- ลดอัตราการหยุดทํางานของวงจรสองสาย / ป้องกันสายการจัดจําหน่ายที่ยังไม่ได้สร้าง
- ให้การควบคุมการสลับ - การปรับปรุงโครงสร้างและความสะอาดต่ํากว่า
- ปรับปรุงความปลอดภัย - ป้องกันการบาดเจ็บและความเสียหายของอุปกรณ์
- สําหรับการปรับปรุงสายและการผสมผสาน - ลดระดับการปิด
- สําหรับการทํางานจริงบนสาย - ขยายระยะทางการเข้าใกล้ขั้นต่ําชั่วคราว
- การบรรลุต้นทุนการติดตั้งและการสูญเสียในระบบสายที่ต่ํากว่า (การขาดสาย)

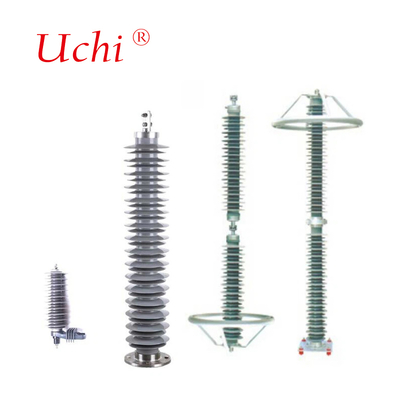

มีการออกแบบเครื่องจับสายฟ้าไฟฟ้าที่แตกต่างกัน 2 แบบ
1. เครื่องจับเส้นที่ไม่แตกต่าง (NGLA)
เครื่องป้องกันการกระชับกระชับของสายที่ไม่มีช่องว่าง (NGLA) ให้ความยืดหยุ่นในการติดตั้งและความน่าเชื่อถือในการใช้งานสูงขึ้นเครื่องกักตัวเหล่านี้สามารถติดตั้งได้โดยตรงบนเครื่องกักตัวหรือบนหอคอยNGLAs จํากัดความกระชับอัตราเกินถึงค่าต่ํากว่าความกระชับอัตราต่อรอง
ข้อดีของ NGLA
- โซลูชั่นยืดหยุ่นที่สุด (การติดตั้งที่สายไฟ, หอคอย, เครื่องกันไฟ เป็นต้น)
- เครื่องตัดต่อติดตั้งเป็นชุดที่ตัดต่อ arrester ในกรณีของความอ้วนร้อน
- รับประกันการดําเนินการต่อเนื่องของสายฟ้าจนกว่าการเปลี่ยนจะกําหนด
- ให้ความคุ้มกันความแรงไฟฟ้าสูงมาก และการสลับความแรงเกิน ด้วยความสามารถในการดูดซึมพลังงานสูง
- ออกแบบและทดสอบให้สอดคล้องกับมาตรฐาน IEC 60099-4 ล่าสุด
2. กั้นเส้นช่องทางภายนอก (EGLA)
เครื่องปิดกระแสไฟฟ้าสาย EGLA มีช่องว่างจุดประกายภายนอกวางเป็นชุดที่แยกส่วนที่ใช้งานของเครื่องปิดกระแสไฟฟ้าสายจากความดันของสายในสภาพปกติในกรณีมีฟ้าคะนอง, ช่องว่างจุดประกายจะส่องผ่าน และตัวหยุดจะจํากัดกระแสความผิดพลาดของพื้นดินจากหลาย kA เป็นไม่กี่แอมเปอร์และดับวงศ์ภายใน 10 ms โดยไม่จําเป็นต้องใช้เครื่องตัดวงจรในทั้งสองปลายสาย.
ข้อดีของ EGLA
- ไม่มีกระแสการรั่วไหล เนื่องจากช่องว่างชุดตัดส่วน arrester ออกจากแรงกระหน่ําระบบในสภาพปกติ
- ความตึงเครียดระดับปริมาตรฐานของตัวจับต่ํากว่า
- ไม่จําเป็นต้องใช้เครื่องตัดสาย และไม่มีสายเชื่อมดิน
- เหมาะสําหรับหอคอยหลายวงจรที่มีระยะว่างที่สั้น - การออกแบบที่คอมแพคตสูงทําให้การติดตั้งแม้แต่บนหอคอยที่มีระยะว่างที่เล็กมาก
- เหมาะสําหรับการติดตั้งจริง
- โซลูชั่น EGLA ครบถ้วนที่มีสารกันโพลีเมอร์ยังมี
รายละเอียดเทคนิค
| ประเภท | ความดันเฉพาะ | MCOV ((KV) | ความดันที่เหลือสูงสุด โดยใช้แรงกระตุ้นกระแส 8/20 (kV) | ระยะทางคลื่น (มม.) | ระยะหันแห้ง (มม.) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5 ∙ 8.2 ∙ 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 16.3 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 24.5 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 32.6 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 40 8 461 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 48.9 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 57.1 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 ∙ 65.2 ∙ 735 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 73.4 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 81.6 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 89.7 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 97.9 109.6 | 1340 | 428 |
| ประเภท | ความดันเฉพาะ (kV) | MCOV ((kV) | ความดันที่เหลือสูงสุด โดยใช้แรงกระตุ้นกระแส 8/20 (kV) | การถ่ายทอดการชาร์จซ้ําต่อซ้ํา ทน Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154 ครับ | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 221 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264 ครับ 235 201 | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 250 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 266 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 281 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 500 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594 532 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 562 478 | 1.2 |
