องค์ประกอบระบายความร้อนในการเย็นของเหลวที่มีประสิทธิภาพสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน, กวางตุ้ง, จีน |
| ชื่อแบรนด์: | Uchi |
| ได้รับการรับรอง: | SMC |
| หมายเลขรุ่น: | แผ่นระบายความร้อน |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
|---|---|
| ราคา: | 1300-1500 dollars |
| เวลาการส่งมอบ: | ไม่ จำกัด |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน, MoneyGram |
| สามารถในการผลิต: | 50000000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| อุณหภูมิแวดล้อม: | -30~55°เซลเซียส | ความชื้น: | 5% ~ 90% |
|---|---|---|---|
| จำนวนทางน้ำ: | 6 ทางน้ำ | น้ำหนักรวมเดี่ยว: | 3.710 กก |
| พื้นผิวของวัสดุ: | 6061 | หมายเลขบทความ: | แผ่นทำความเย็นของเหลว 14 |
| คุณสมบัติ: | ความสามารถในการทำความเย็นสูง | ชีวิตแฟน: | 100,000 ชม |
| เกลียวท่อกรวย: | zg, g, npt ฯลฯ | วัสดุฐาน: | อลูมิเนียมหรือทองแดง |
| ช่วงเสียงรบกวน: | 9.5-25 | เสียงรบกวน: | 17dbเอ |
| พิมพ์: | แผ่นระบายความร้อน | ประเภทการติดตั้ง: | รูยึดสกรู |
| อุณหภูมิการทำงานสูงสุด: | 120 ° C | ||
| เน้น: | การระบายความร้อนของแผ่นเย็นของเหลว,องค์ประกอบการเย็นของเหลวที่มีประสิทธิภาพสูง,แผ่นระบายความร้อนด้วยของเหลวพร้อมการรับประกัน |
||
รายละเอียดสินค้า

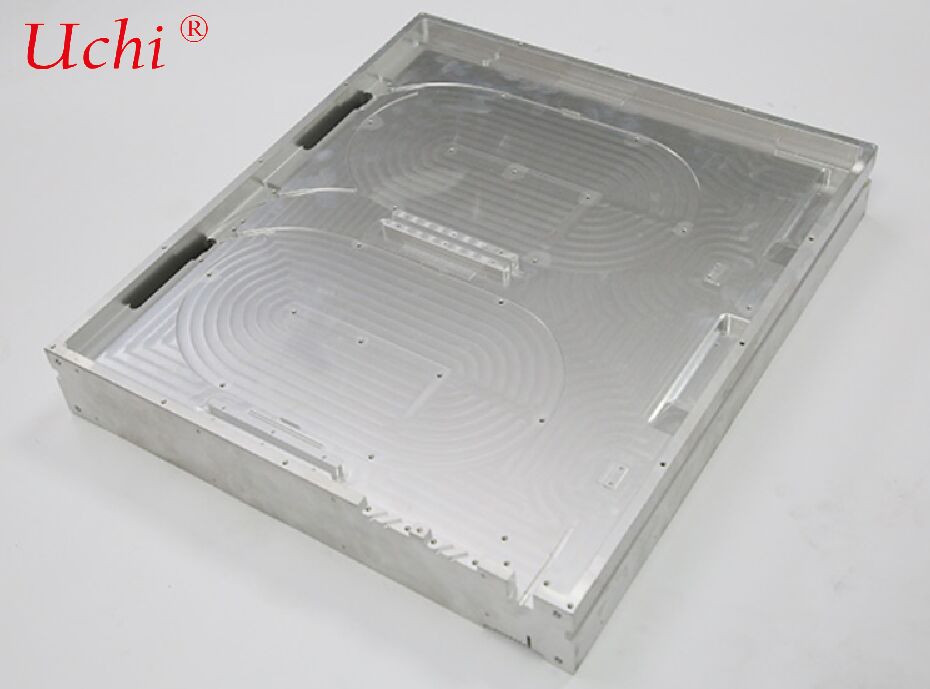

องค์ประกอบระบายความร้อนในการเย็นของเหลวที่มีประสิทธิภาพสูงที่แตกต่างจากแผ่นระบายความร้อนของน้ําที่ทําจากน้ําบด / กล่องแบบดั้งเดิมโดยเฉพาะเจาะจงสําหรับเลเซอร์ไฟเบอร์ความแรงสูงและโมดูลการสื่อสารทางออนไลน์)
1การนิยามและโครงสร้างหลัก
คํานิยาม: แทนที่จะใช้กระบวนการประเพณีของเครื่องบด / แผ่นบด + การปั่นแผ่นปกเป็นแผ่นปรับความเย็นน้ําแบบไฟเบอร์ออปติกที่มีช่องการไหลผ่านที่ปิดแน่นที่นํามาใช้ผ่านกระบวนการ เช่น การปั่นด้วยสับสน (FSW), การเชื่อมโยงการกระจาย หรือท่อทองแดงที่ฝังไว้ ช่องทางการไหลของท่อถูกฝังไว้ภายในสับสราทโลหะ โดยไม่มีรอยรอยบนผิว ทําให้มีความเรียบรวมสูงมาก
ส่วนประกอบหลัก
- พื้นฐาน: 6061/6063 สับสนธิอลูมิเนียม (มีประหยัด) ทองแดงไร้ออกซิเจน (ความสามารถในการนําความร้อนที่ดี, ค่าใช้จ่ายสูง)
- ช่องทางการไหลผ่านภายใน: ช่องทางเล็กๆ / ช่องทางขนาน, ท่อทองแดงที่ฝังไว้, ไม่มีช่องทางที่เปิดเผย;
- เครื่องเชื่อมน้ําเข้าและออก (G1/4, NPT ฯลฯ) โครงสร้างปิด (FSW ปิดไม่ใช้อัดเพื่อป้องกันการรั่วไหล)
- การบําบัดพื้นผิว: anodizing (การป้องกันการกัดกร่อน), การนําออกซิเดน, nickel / tin plating (เพื่อตอบสนองความต้องการการติดตั้งที่แตกต่างกัน)
2หลักการทํางาน
พื้นที่ล่างเรียบของแผ่นเย็นติดแน่นกับแหล่งความร้อน เช่น แหล่งปั๊ม, เครื่องประกอบรังสี, และช่องเลเซอร์ของเลเซอร์ไฟเบอร์ผ่านไขมันทางความร้อนหรือวัสดุการเปลี่ยนเฟส ความร้อนถูกนําไปโดยรวดเร็วผ่านพื้นฐานที่มีความสามารถในการนําไฟสูงไปยังผนังช่องการไหลผ่านภายใน น้ําดีโอไนส์หรือสารละลายน้ําเอธีเลนกลิกอล (ที่ใช้กันทั่วไป) หมุนเวียนภายในช่องการไหลและกําจัดความร้อนโดยการขับเคลื่อนแรง น้ํายาร้อนกลับไปที่หน่วยกระจายความเย็น (CDU) หรือเครื่องทําความเย็นเพื่อแลกเปลี่ยนความร้อนและทําความเย็น โดยสร้างระบบทําความเย็นแบบปิดวงจร โครงสร้างที่ไม่มีช่องลดการต่อต้านความร้อน อัตราการถ่ายทอดความร้อนเพิ่มขึ้น และหลีกเลี่ยงความเครียดและความเสื่อมเสี่ยงที่ขอบช่องลด
3. กระบวนการผลิตทั่วไป
- การปั่นแบบสับสน (FSW, ที่ใช้กันมากที่สุด): พื้นที่ช่องการไหลผ่านที่กําหนดล่วงหน้าระหว่างแผ่นสองแผ่น; การปั่นในสภาพแข็งที่ได้รับการผลิตโดยผลงานเทอร์โมเมกานิกที่เกิดจากเครื่องมือหมุนหมุนความเร็วสูง ไม่มี porosity หรือแตกไม่จําเป็นต้องผสม, ความบิดเบือนอย่างน้อย และเหมาะสําหรับแผ่นเย็นน้ําไฟเบอร์ออปติกขนาดใหญ่และภาระหนัก
- ท่อทองแดงที่ติดตั้ง + การผสมผสานด้วยความว่าง: ท่อทองแดงที่ทําขึ้นล่วงหน้าที่ฝังอยู่ในรูที่ไม่เห็นของพื้นฐาน โดยมีช่องว่างที่ครอบคลุมด้วยการผสมแหลมแหลมเพื่อสร้างช่องทางการไหลที่เรียบร้อย
- การเชื่อมโยงการกระจาย: การเชื่อมโยงอะตอมโลหะที่เกิดขึ้นภายใต้อุณหภูมิและความดันสูง เหมาะสําหรับช่องการไหลผ่าน ultra-thin และ ultra-precision แต่มีค่าใช้จ่ายที่ค่อนข้างสูง
4ข้อดีด้านการทํางานและการเปรียบเทียบ (เทียบกับแผ่นเย็นน้ํากรูฟมิลลัดแบบดั้งเดิม)
| รายการเปรียบเทียบ | พล็อตทําความเย็นน้ําด้วยไฟเบอร์ออปติกที่ไม่มีรูฟ | พลาสติกน้ําปูนแบบดิบแบบประเพณี |
|---|---|---|
| พื้นผิวเรียบ | ความสูงมาก (≤0.05 mm/100 mm) การติดตั้งที่ไม่มีช่องว่าง | ช่างไม่ดี มีแนวโน้มต่อการบด / การบิดเบือนที่ขอบช่อง |
| ความต้านทานความร้อน | ต่ํากว่า (ลดความต้านทานทางความร้อน ระหว่างช่อง) | สูงกว่า, มีผลมากจากการบดลึกและการติดตั้งฝา |
| ความต้านทานการรั่ว | ดีเยี่ยม ( FSW การปั่นในสภาพแข็ง, ไม่ใช้ปั่น, ทนแรงดันสูง) | ค่าเฉลี่ย (ผสมผสานที่มีความเสี่ยงต่อการกัดกร่อน, ปริมาณความดันต่ํา) |
| ความแข็งแรงทางโครงสร้าง | ความแข็งแรงโดยรวมสูงดี ทนต่อการสั่นและการกระแทก | ต่ํา, ช่องลดความแข็งแรงของพื้นฐาน |
| ความหนาแน่นของพลังงาน | สูง (≥ 500 W/cm2, เหมาะสําหรับเลเซอร์ไฟเบอร์ชั้น kW) | ต่ําถึงปานกลาง (≤300 W/cm2) |
| ค่าใช้จ่าย | ค่าเริ่มต้นสูง ค่าบํารุงยาวนานต่ํา | ค่าเริ่มต้นต่ํา ความเสี่ยงความล้มเหลวสูง และค่ารักษาภายหลัง |
5ปริมาตรทางเทคนิคหลัก
- ขนาด: ปรับแต่งตามโมดูลเลเซอร์ไฟเบอร์ (ขนาดทั่วไป: 300 × 200 mm, 400 × 300 mm ฯลฯ)
- ปริมาตรของช่องการไหล: กว้างภายใน 2?? 6 มิลลิเมตร, ความเร็วการไหล 1?? 3 m/s, ความดันตก ≤0.3 MPa
- ความจุในการระบายความร้อน: แผ่นเย็นเดียวรองรับแหล่งความร้อน 500 W10 kW
- ความดัน / อุณหภูมิการทํางาน: 0.5 ∼ 1.0 MPa, -20°C ∼ 80°C
- วัสดุ: สายเหล็กอัลลูมิเนียม (ความสามารถในการนําไฟ 200 วา/ ((m·K))), ทองแดง (380 วา/ ((m·K)));
- การทดสอบการปิด: การตรวจพบการรั่วไหลของฮีเลียม (อัตราการรั่วไหล ≤1 × 10−9 mbar·L/s) เพื่อให้แน่ใจว่าไม่มีการรั่วไหลระหว่างการทํางานระยะยาว
6สถานการณ์การใช้งานทั่วไป
- ไลเซอร์ไฟเบอร์แรงสูง: การระบายความร้อนสําหรับโมดูลปั๊ม, เครื่องผสมรังสี, Q-drives ใน 1 kW ลาเซอร์ตัด / ผสมอุตสาหกรรม 10 kW
- อุปกรณ์การสื่อสารทางออนไลน์: โมดูลทางออนไลน์ความเร็วสูงในศูนย์ข้อมูล อุปกรณ์การสื่อสารที่สอดคล้อง, เครื่องขยายเสียง EDFA
- อุปกรณ์เลเซอร์ทางการแพทย์: อุปกรณ์เสริมความงามด้วยเลเซอร์ไฟเบอร์ อุปกรณ์เลเซอร์ด้านทันตแพทย์
- การผลิตครึ่งตัวนํา: ระบบส่งไฟเบอร์ในอุปกรณ์เลเซอร์ผสมและเลเซอร์ตัด
7แนวทางการคัดเลือกและการออกแบบ
- การกระจายแหล่งความร้อน: ช่องการไหลเวียน serpentine สําหรับการกระจายแบบเรียบร้อย, ช่องการไหลเวียนคู่สําหรับจุดแหล่งความร้อนหลายจุด
- อัตราการไหลและความดัน: ให้ความเร็วการไหล ≥ 1 m/s เพื่อหลีกเลี่ยงการอุ่นเกินทางท้องถิ่น
- การเลือกวัสดุ: สายสลัดอลูมิเนียมสําหรับกรณีทั่วไป ทองแดงสําหรับความหนาแน่นของความร้อนสูงมาก
- อินเตอร์เฟซและความเข้ากันได้: ยืนยันคุณสมบัติและตําแหน่งของเครื่องเชื่อมน้ําเข้า/ออก เพื่อให้ตรงกับเครื่องเย็น/CDU ที่มีอยู่
- ความต้องการด้านสิ่งแวดล้อม: การป้องกันการเกรดผิวที่ดีขึ้น (เช่น การเคลือบแอนอดแบบแข็ง) สําหรับสภาพแวดล้อมกลางแจ้ง/ความชื้น
- ความสอดคล้อง: ตอบสนอง CE และ RoHS; การทดสอบความดันที่จําเป็นสําหรับการใช้งานความดันสูง
8. แนะนําการบํารุงรักษา
- เปลี่ยนเหลวเย็นเป็นประจํา (ทุกๆ 6-12 เดือน) เพื่อป้องกันการปรับขนาด
- การทดสอบความดันและการตรวจพบการรั่วไหลของฮีเลียมทุกปีเพื่อตรวจสอบการรั่วไหล
- การรักษาผิวแผ่นเย็นให้สะอาด เพื่อหลีกเลี่ยงการปนเปื้อนน้ํามันที่บกพร่องความสามารถในการนําไฟ
- หลีกเลี่ยงการกระแทกและการสั่นแรงอย่างรุนแรง เพื่อป้องกันการปรับปรุงช่องการไหล
